Поскольку растущая плотность мощности делает традиционное воздушное охлаждение устаревшим, плохое управление температурным режимом может привести к немедленному регулированию системы и катастрофическому отказу оборудования. Выберите медную охлаждающую пластину с жидкостным охлаждением для максимальной теплопроводности в приложениях со сверхвысоким тепловым потоком (например, серверы искусственного интеллекта) и выберите алюминий для легкого и экономичного охлаждения больших площадей поверхности (например, аккумуляторы для электромобилей). Выбор правильного основного металла является наиболее важным основополагающим решением при разработке надежного и высокопроизводительного решения для жидкостного охлаждения.
Выбор правильного основного металла является наиболее важным основополагающим решением при разработке высокопроизводительного решения жидкостного охлаждения. Давайте рассмотрим глубокие технические компромиссы между этими двумя материалами, чтобы помочь вам разработать надежную, масштабируемую и высокоэффективную систему охлаждения.
Оглавление
Теплопроводность является основным показателем эффективности охлаждения, но она должна соответствовать фактической тепловой нагрузке полупроводникового или аккумуляторного модуля. Чрезмерное проектирование может привести к пустой трате бюджета, а недостаточное проектирование приводит к сбою системы.
Медь обеспечивает почти вдвое большую теплопроводность, чем алюминий, что делает ее обязательным выбором для применений со сверхвысоким тепловым потоком, в то время как алюминий обеспечивает высокоэффективную и достаточную теплопередачу для распределенных тепловых нагрузок.
Принципиальное различие заключается в атомном строении металлов. Медь (в частности, такие сплавы, как C11000) обладает теплопроводностью в диапазоне от 385 до 400 Вт/м К. Это позволяет медной жидкостной охлаждающей пластине почти мгновенно поглощать и распространять тепло в стороны, предотвращая образование локализованных горячих точек под сверхплотными процессорами. Напротив, стандартные алюминиевые сплавы (например, 6061 или 6063) имеют теплопроводность от 167 до 200 Вт/м К.
В то время как алюминий эффективно передает тепло, решение для охлаждения с высоким тепловым потоком, использующее алюминий, требует тщательной оптимизации внутренних каналов — например, увеличения плотности ребер со скосами — чтобы соответствовать чистым тепловым характеристикам более плоской медной пластины.
Правило принятия решения: если плотность мощности локализованного источника тепла (например, искусственного интеллекта или лазерного диода) превышает 150 Вт/см2, то требуется медная пластина жидкостного охлаждения для быстрого рассеивания концентрированного тепла и предотвращения теплового узкого места в месте соединения компонентов.
Плотность охлаждающего компонента существенно влияет на конструкцию конструкции, грузоподъемность и монтажное оборудование конечной сборки продукта.
Алюминий примерно на 70 процентов легче меди, что делает его превосходным материалом для чувствительных к весу мобильных систем, аэрокосмической техники и крупноформатных аккумуляторных блоков электромобилей.
Физический вес собранной по индивидуальному заказу плиты жидкостного охлаждения определяется плотностью материала. Медь — очень плотный металл, масса которого составляет около 8,96 г/см3. Большая медная пластина, предназначенная для охлаждения всего серверного корпуса, требует прочных усиленных монтажных кронштейнов, чтобы предотвратить деформацию материнской платы или разрушение конструкции корпуса во время транспортировки.
И наоборот, алюминий имеет плотность примерно 2,70 г/см3. Для алюминиевой охлаждающей пластины такое значительное снижение веса позволяет инженерам проектировать более крупные, структурно интегрированные охлаждающие пластины, которые можно использовать в качестве физического шасси или монтажной рамы для аккумуляторных модулей без увеличения собственного веса.
Правило принятия решения: если пластина жидкостного охлаждения для управления температурным режимом устанавливается на мобильную платформу (например, электромобиль или аэрокосмический дрон), где вес полезной нагрузки напрямую уменьшает дальность действия батареи или время полета, то строго рекомендуется использовать алюминиевую пластину жидкостного охлаждения с использованием оптимизированного внутреннего пути потока для компенсации более низкой теплопроводности.
Взаимодействие между основным металлом и циркулирующей жидкостью определяет срок службы системы терморегулирования. Игнорирование химического состава жидкости гарантирует преждевременную деградацию системы.
Как медь, так и алюминий требуют строгого контроля химического состава охлаждающей жидкости, но алюминий гораздо более подвержен серьезной гальванической коррозии, если контуры из смешанных металлов используются без соответствующих химических ингибиторов.
При выборе материала охлаждающей пластины инженеры должны составить карту всего контура охлаждения. Если алюминиевая холодная пластина подключена к медным трубам или медному радиатору, разнородные металлы создадут гальванический элемент. Охлаждающая жидкость действует как электролит, удаляя ионы из алюминия (анода) и откладывая их на меди (катоде), в конечном итоге разрушая внутренние каналы и вызывая разрыв жидкости. Медь гораздо более благородна и гораздо лучше противостоит гальванической коррозии в средах со смешанными металлами.
Чтобы гарантировать долгосрочную работу без катастрофических утечек, организации должны тщательно оценить все параметры конструкции, помимо основного металла. Чтобы лучше понять этот комплексный процесс оценки, просмотр 8 ключевых факторов, которые следует учитывать перед покупкой собранной по индивидуальному заказу пластины для охлаждения жидкости, дает важную информацию о балансе выбора материала, динамике жидкости и строгих мерах контроля качества, таких как испытание на падение давления. Оба металла требуют точно сбалансированной водно-гликолевой смеси с промышленными антикоррозионными присадками.
Правило принятия решения: если в высокопроизводительном решении жидкостного охлаждения должна использоваться необработанная деионизированная (DI) вода в качестве основного охлаждающего средства (обычно в медицинском и полупроводниковом оборудовании), то ни стандартный алюминий, ни стандартная медь не рекомендуются без специального тяжелого никелирования, или вы должны полностью перейти на холодную пластину из нержавеющей стали.
Теоретические тепловые конструкции должны быть технологичны в больших масштабах. Физические свойства выбранного металла определяют время обработки, износ инструмента и доступные процессы соединения узлов.
Алюминий обладает превосходной обрабатываемостью и хорошо совместим со сваркой трением с перемешиванием в твердом состоянии (FSW), тогда как медь вызывает высокий износ инструмента и обычно собирается с использованием сложной вакуумной пайки.
Собранная охлаждающая жидкость пластина основана на соединении двух или более частей металла с образованием сложных внутренних каналов для жидкости. Алюминий — мягкий металл, хорошо поддающийся механической обработке. Это позволяет быстро фрезеровать на станке с ЧПУ глубокие каналы и микроребра. Кроме того, алюминий является идеальным кандидатом для сварки трением с перемешиванием (FSW), высоконадежного процесса, который соединяет пластины вместе без плавления металла, обеспечивая нулевую пористость и абсолютное предотвращение утечек.

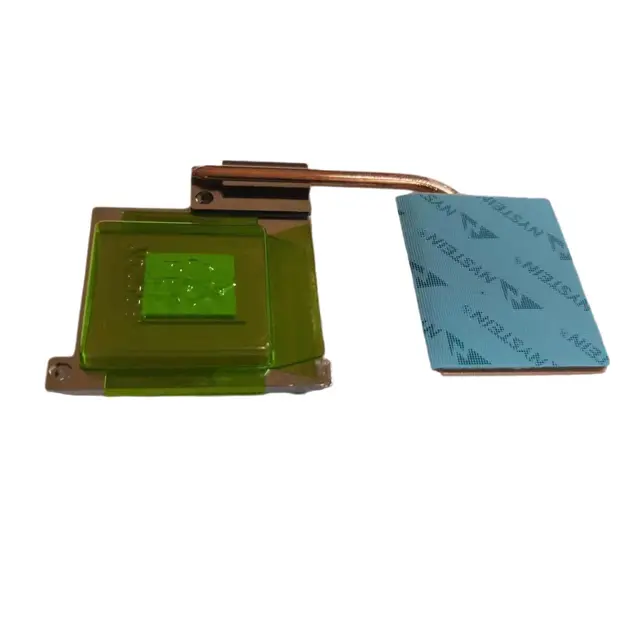

Медь, как известно, «клейкая» при обработке на станках с ЧПУ, что приводит к снижению скорости подачи, повышенному износу режущего инструмента и более высоким производственным затратам. Кроме того, поскольку медь очень быстро рассеивает тепло, традиционная сварка затруднена. Медные охлаждающие пластины часто собираются с помощью вакуумной пайки в специализированной печи, которая создает невероятно прочные и точные соединения для микроканальных ребер, но требует более высоких первоначальных производственных инвестиций.
Правило принятия решения: если для изготовленной по индивидуальному заказу пластины жидкостного охлаждения требуется крупноформатная площадка с глубокими внутренними каналами под высоким давлением, то сборка алюминия с помощью сварки трением с перемешиванием является наиболее конструктивно обоснованным и экономически эффективным способом производства.
Характеристика | Алюминиевая охлаждающая пластина для жидкости | Медная жидкостная холодная пластина |
Механизм | Отличный; высокоскоростная фрезеровка с ЧПУ. | Справедливый; более низкие скорости, высокий износ инструмента. |
Предпочтительный метод соединения | Сварка трением с перемешиванием (FSW), вакуумная пайка. | Вакуумная пайка, пайка. |
Возможности внутренней структуры | Глубоко фрезерованные каналы, экструдированные ребра. | Скошенные микроплавники, сложенные плавники высокой плотности. |
Масштабируемость производства | Очень высокий (более быстрое время цикла). | Средний (время замеса печи для пайки). |
Физические ограничения и температурные профили, специфичные для отрасли, часто определяют выбор материала еще до начала анализа гидродинамики.
Серверам искусственного интеллекта требуется медь для концентрированного тепла, электромобили используют алюминий для обеспечения легкости и эффективности, а промышленная силовая электроника часто использует гибридные конструкции для обеспечения надежности.
Серверы искусственного интеллекта и высокопроизводительные компьютеры. Современные процессоры искусственного интеллекта выделяют огромное количество тепла, занимая при этом очень мало места. Медь практически обязательна для контактной пластины непосредственно над процессором или графическим процессором, чтобы предотвратить немедленное тепловое регулирование, позволяя контуру охлаждения поддерживать более высокую плотность вычислений.
Электромобили (EV): системы охлаждения аккумуляторов электромобилей покрывают большие площади и управляют умеренными, распределенными тепловыми нагрузками. Здесь повсеместно выбирается алюминий, отвечающий требованиям по облегчению автомобиля.
Силовая электроника и лазеры. Биполярные транзисторы с изолированным затвором (IGBT) и лазерные диоды требуют точной температурной стабильности. Эти приложения часто выигрывают от инженерного компромисса: гибридной пластины с жидкостным охлаждением, собранной по индивидуальному заказу.
Правило принятия решения: если приложение включает в себя IGBT-модули высокой плотности в промышленном инверторе, где быстрое распространение тепла имеет решающее значение, но общий вес и стоимость должны быть ограничены, то гибридная пластина жидкостного охлаждения, собранная по индивидуальному заказу, с локализованными медными контактными площадками, встроенными в более крупное алюминиевое основание, является оптимальным инженерным компромиссом.
Команды по закупкам должны смотреть не только на цены на сырье, чтобы понять общие затраты на производство, доставку и эксплуатационный жизненный цикл.
Хотя медное сырье стоит значительно дороже, чем алюминий, его превосходные тепловые характеристики позволяют уменьшить требуемый размер насоса и объем жидкости, частично компенсируя первоначальные инвестиции.
Оценка общей экономической эффективности требует анализа нескольких переменных. Алюминий — очень распространенный и недорогой товар. В сочетании с быстрым временем обработки и совместимостью с FSW алюминиевые пластины для жидкостного охлаждения обеспечивают очень низкую стоимость детали при массовом производстве. Кроме того, поскольку алюминий легкий, затраты на международную доставку и логистику значительно сокращаются.
Медь — дорогой товар, и медленное время ее обработки увеличивает затраты на станки с ЧПУ. Однако высокоэффективная медная охлаждающая пластина с жидкостью может позволить инженерам использовать меньший по размеру и менее дорогой жидкостный насос или эксплуатировать контур охлаждения с меньшими объемами жидкости, снижая общее энергопотребление системы в течение пятилетнего срока службы.
Правило принятия решения: если проект предполагает крупносерийное производство OEM, превышающее 10 000 единиц, где строгая стоимость за ватт охлаждения является основным показателем закупок, тогда следует выбрать алюминиевую пластину жидкостного охлаждения с использованием экструдированных оснований для минимизации времени обработки на станке с ЧПУ.
Переменная стоимость | Алюминиевая холодная пластина в сборе | Медная сборная холодная пластина |
Стоимость сырья и материалов | Низкий | Высокий (Склонен к колебаниям рынка) |
Стоимость обработки и оснастки | Низкий | Высокий (повышенный износ инструмента и время цикла) |
Влияние на доставку и логистику | Низкий (Легкий) | Высокая (стоимость тяжелого фрахта) |
Рекомендуемый объем производства | Идеально подходит для крупномасштабного массового производства (электромобили, телекоммуникации) | Идеально подходит для нишевых дорогостоящих систем (ИИ, медицина) |
Выбор между медью и алюминием — это только первый шаг; физическое воплощение проекта требует наличия высококвалифицированного поставщика пластин жидкостного охлаждения. Покупателям B2B нужен не просто кусок металла; им необходимо тщательно протестированное встраиваемое тепловое решение.
Сотрудничество с профессиональным производителем сборных пластин для жидкостного охлаждения гарантирует, что размеры, геометрия внутренних каналов, интерфейсы соединений и обработка поверхности идеально соответствуют вашему конкретному выбору материала.
Опытный производитель, такой как KINGKA, делает больше, чем просто следует проекту. Настоящая инженерная поддержка означает оптимизацию расположения каналов для снижения падения давления, рекомендации по правильной обработке поверхности (например, прозрачное анодирование для алюминия или никелирование для меди) и выбор наиболее надежной технологии уплотнения.
Надежность имеет первостепенное значение. Незначительная утечка жидкости приведет к разрушению дорогих электронных компонентов. Поэтому производитель должен иметь надежный процесс контроля качества, включая 100-процентное испытание на затухание давления и испытание на утечку гелием, чтобы гарантировать нулевую пористость в сварных или паяных соединениях.
Правило принятия решения: если ваш проект требует перехода от фазы быстрого создания прототипа непосредственно к стабильному массовому производству без задержек с перепроектированием, тогда вы должны выбрать производителя сборных жидкостных охлаждающих пластин, который обладает полностью собственными возможностями обработки с ЧПУ, сваркой трением с перемешиванием, вакуумной пайкой и расширенными возможностями тестирования на утечки, чтобы предотвратить фрагментацию цепочки поставок.
Выбор между медной и алюминиевой пластиной жидкостного охлаждения в сборе определяет тепловые возможности, физический вес и коммерческую жизнеспособность вашей электронной системы. Анализируя ваш конкретный тепловой поток, рабочую среду и производственный бюджет, инженерные группы могут выбрать точный материал, который гарантирует долгосрочную надежность.
Ключевые технические идеи:
Медь необходима для компонентов со сверхвысоким тепловым потоком, чтобы предотвратить локальные тепловые узкие места.
Алюминий является конструкционным выбором для крупноформатных, чувствительных к весу устройств, таких как электромобили.
Выбор материала определяет процесс сборки: FSW для алюминия и вакуумная пайка для меди.
Основная логика принятия решения:
Сначала оцените тепловую нагрузку. Если плотность мощности превышает 150 Вт/см2, отдайте предпочтение медным компонентам.
Оценка окружающей среды. Предотвратите гальваническую коррозию, обеспечив соответствие основного металла другим компонентам контура охлаждения.
Оптимизация для производства: используйте алюминий для экономичного крупносерийного производства благодаря его превосходной обрабатываемости.
Нужна помощь в выборе подходящего материала для изготовленной по индивидуальному заказу пластины для охлаждения жидкости? KINGKA предоставляет индивидуальные решения по управлению температурным режимом с профессиональной инженерной поддержкой: от расширенной оптимизации теплового проектирования и быстрого прототипирования до полномасштабного массового производства. Свяжитесь с нашей командой , чтобы подтвердить ваши требования к охлаждению сегодня.
1. Всегда ли медная охлаждающая пластина лучше алюминиевой?
Нет. Хотя медь обеспечивает значительно более высокую теплопроводность, она намного тяжелее и дороже. Алюминиевая охлаждающая пластина с жидкостью часто является лучшим выбором для применений, где тепловая нагрузка распределяется по большей площади и общий вес системы должен быть минимизирован, например, в аккумуляторных блоках электромобилей.
2. Что вызывает гальваническую коррозию в собранной жидкостной охлаждающей пластине?
Гальваническая коррозия возникает, когда в одном контуре жидкостного охлаждения используются два разных металла, например алюминиевая холодная пластина и медный радиатор. Охлаждающая жидкость действует как электролит, вызывая коррозию менее благородного металла (алюминия) и, в конечном итоге, утечку. Этого можно избежать, используя один и тот же металл во всей системе или используя специальные ингибиторы охлаждающей жидкости.
3. Почему сварка трением с перемешиванием (FSW) чаще всего используется для изготовления алюминиевых листов жидкостного охлаждения?
Сварка трением с перемешиванием — это твердотельный процесс, в котором используется высокое трение для пластификации и плавления металлов без их плавления. Он исключительно хорошо работает с алюминием, создавая герметичное соединение с нулевой пористостью без деформации металла. Медь рассеивает тепло настолько быстро, что делает FSW очень трудным и менее надежным по сравнению с вакуумной пайкой.
4. Могу ли я объединить медь и алюминий в одной пластине жидкостного охлаждения, собранной по индивидуальному заказу?
Да. Гибридные холодильные плиты — распространенное современное решение. Производители могут обработать алюминиевую опорную пластину для экономии средств и веса, а также встроить прецизионно обработанные медные контактные площадки непосредственно под самые горячие электронные компоненты. Это обеспечивает быстрое распространение тепла прямо у источника, сохраняя при этом общий вес детали.
5. Как выбор материала влияет на падение давления жидкости в системе охлаждения?
Сам материал не вызывает падения давления; внутренняя конструкция канала делает это. Однако, поскольку алюминий имеет более низкую теплопроводность, чем медь, инженерам часто приходится проектировать очень сложные, плотно упакованные внутренние ребра в алюминиевой охлаждающей пластине, чтобы достичь требуемой эффективности охлаждения. Эти более узкие каналы могут значительно увеличить падение давления жидкости по сравнению с более простой медной конструкцией.
6. Какая обработка поверхности требуется для пластин жидкостного охлаждения?
Алюминиевые холодные пластины часто подвергаются прозрачному анодированию или хроматированию для защиты внешней поверхности от коррозии и износа. Медные холодные пластины, в зависимости от окружающей среды, могут быть покрыты химическим никелированием для предотвращения окисления и улучшения совместимости с различными промышленными охлаждающими жидкостями.
