Охлаждение паровой камеры: полное руководство по высокопроизводительному терморегулированию

I. Введение

В современном мире, где электронные устройства становятся все более мощными и компактными, эффективное управление температурным режимом становится критической задачей. Охлаждение паровой камерой стало передовым решением этой проблемы, предлагая превосходные возможности рассеивания тепла в тонком профиле. В этом подробном руководстве будут рассмотрены все тонкости охлаждения паровой камеры, его применение и причины, по которым оно становится предпочтительным выбором для высокоэффективного управления температурным режимом.

II. Что такое охлаждение паровой камеры?

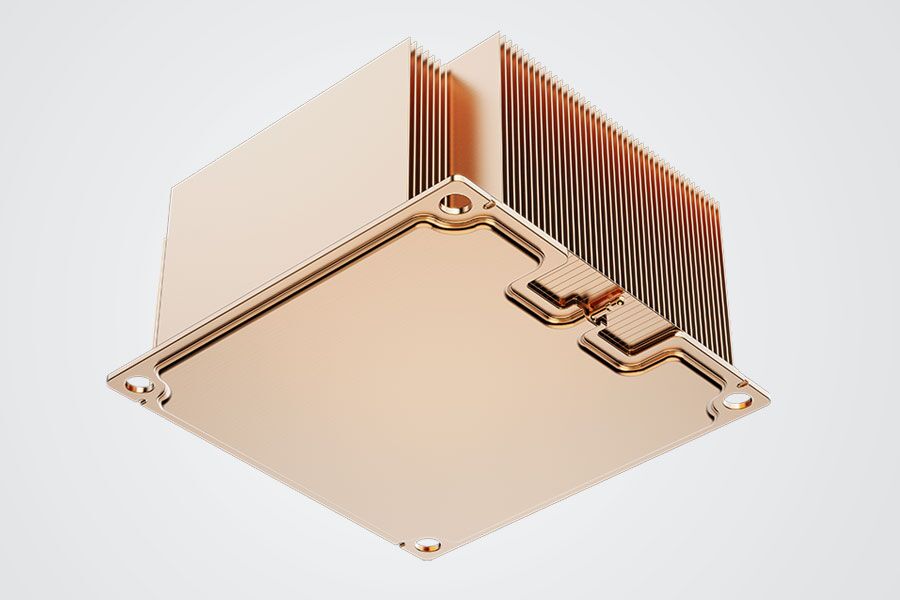

Охлаждение паровой камеры — это передовая технология управления температурным режимом, которая использует принципы фазового перехода для эффективного распространения и рассеивания тепла. По своей сути паровая камера представляет собой герметичный плоский контейнер, наполненный небольшим количеством рабочей жидкости, обычно воды. Это инновационное решение для охлаждения предназначено для быстрой передачи тепла от локализованного источника к большей площади поверхности, что делает его идеальным для приложений с высокой плотностью мощности.

Компоненты паровой камеры

· Герметичный металлический контейнер (обычно медный)

· Структура фитиля (спеченный металлический порошок, канавки или сетка)

· Рабочая жидкость (вода, метанол или аммиак)

· Вакуумная внутренняя часть

Что такое система охлаждения паровой камеры?

Система охлаждения паровой камеры – это не только одно теплораспределительное устройство. Это комплексное тепловое решение, в котором паровая камера интегрирована в более широкую тепловую архитектуру. В системе этого типа паровая камера работает вместе с такими компонентами, как радиаторы, вентиляторы, тепловые трубки, материалы термоинтерфейса (TIM) и механические конструкции, чтобы быстро и равномерно отводить тепло от критически важных компонентов.

В отличие от стандартного металлического радиатора, система охлаждения с паровой камерой использует передачу тепла с фазовым переходом для равномерного распределения тепла по основанию, что значительно уменьшает количество горячих точек и повышает общую стабильность системы. Поскольку системы охлаждения с паровой камерой обеспечивают высокую производительность в тонких и компактных конструкциях, они широко используются в ноутбуках, игровых устройствах, телекоммуникационном оборудовании, модулях 5G, оборудовании центров обработки данных и промышленной электронике, где пространство, вес и надежность имеют решающее значение.

III. Как работает охлаждение паровой камеры?

Процесс охлаждения паровой камеры является элегантным примером термодинамики в действии:

1. Поглощение тепла. Поскольку электронный компонент генерирует тепло, оно передается основанию испарительной камеры.

2. Испарение. Рабочая жидкость вблизи источника тепла испаряется, поглощая тепловую энергию.

3. Распространение пара. Пар быстро распространяется по камере из-за разницы давлений.

4. Конденсация. Достигнув более хороших участков, пар снова конденсируется в жидкость, выделяя тепло.

5. Обратный поток: фитильная структура использует капиллярное действие для возврата конденсированной жидкости к источнику тепла.

Этот непрерывный цикл эффективно отводит тепло от источника, распределяя его по всей камере для более эффективного охлаждения.

IV. Типы паровых камер

Испарительные камеры бывают различных конструкций для различных применений:

· Спеченный металлический порошок: Обеспечивает высокое капиллярное действие и эффективность теплопередачи.

· Осевые канавки/каналы: обеспечивают направленное распространение тепла и могут быть адаптированы под конкретные схемы теплового потока.

· Сетка/проволочная сетка: баланс между производительностью и экономической эффективностью.

· Инновационный дизайн, включая композитные фитильные конструкции и новые материалы для повышения производительности.

V. Важные преимущества охлаждения паровой камеры

Охлаждение паровой камеры имеет ряд преимуществ по сравнению с традиционными методами охлаждения:

· Эффективная теплопередача: Быстрое изменение фазы обеспечивает быстрый рассеивание тепла.

· Равномерное охлаждение: тепло распределяется равномерно по камере, исключая перегревы.

· Тонкий профиль: идеально подходит для приложений с ограниченным пространством, таких как ноутбуки и смартфоны.

· Универсальность: можно настроить для различных форм и размеров в соответствии с конкретными потребностями.

· Высокая производительность: способен выдерживать высокие тепловые потоки, что делает его пригодным для мощных процессоров и графических процессоров.

VI. Какие материалы используются при строительстве паровой камеры?

Выбор материалов имеет решающее значение для эффективности паровой камеры:

Общие материалы

· Медь: отличная теплопроводность, широко используется для изготовления корпуса камеры.

· Алюминий: более легкая альтернатива, иногда используемая в приложениях, чувствительных к весу.

· Никель: Часто используется в качестве защитного покрытия.

Рабочие жидкости

· Вода: наиболее ожидаема из-за ее высокой теплоемкости и безопасности.

· Метанол: используется для применений при более низких температурах.

· Аммиак: Высокая эффективность, но требует осторожного обращения из-за токсичности.

Выбор материалов зависит от таких факторов, как тепловая нагрузка, диапазон рабочих температур и соображения стоимости.

VII. Применение охлаждения паровой камеры

Технология охлаждения паровой камеры нашла применение в различных высокопроизводительных электронных устройствах:

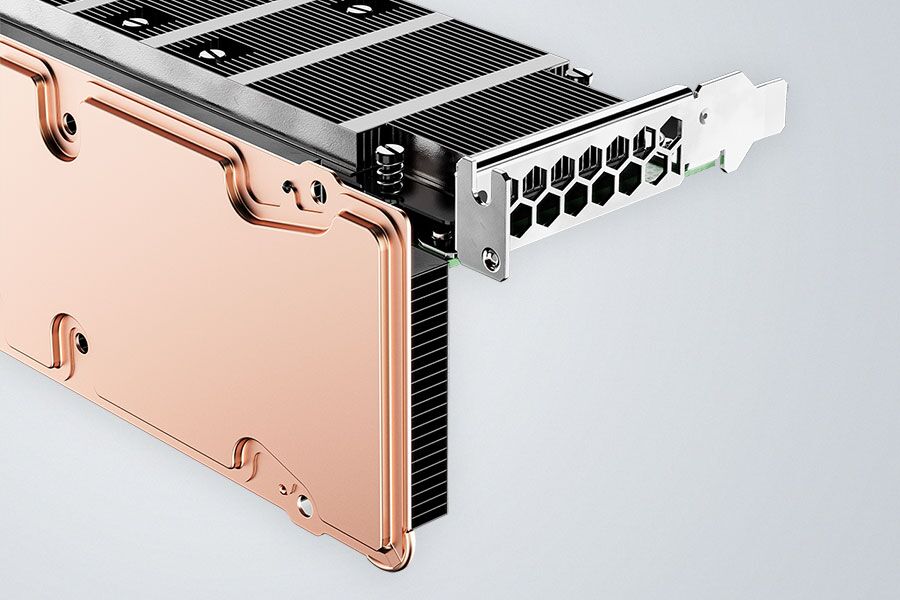

· Процессоры и графические процессоры: эффективно охлаждает мощные процессоры игровых ПК и рабочих станций.

· Высокопроизводительные вычисления: Управляет теплом в центрах обработки данных и суперкомпьютерах.

· Мобильные устройства: использование мощных процессоров в тонких смартфонах и планшетах.

· Светодиодное освещение: увеличивает срок службы и производительность мощных светодиодных систем.

· Силовая электроника: повышает надежность промышленного оборудования для преобразования энергии.

VIII. Насколько эффективно охлаждение паровой камеры по сравнению с тепловыми трубками?

Хотя и паровые камеры, и тепловые трубки используют схожие принципы, испарительные камеры часто превосходят тепловые трубы в определенных сценариях.

Система охлаждения паровой камеры в сравнении с системой жидкостного охлаждения

Когда инженеры сравнивают варианты охлаждения, часто возникает вопрос, лучше ли система охлаждения с паровой камерой, чем жидкостное охлаждение. Ответ зависит от применения и конструктивных ограничений.

Системы жидкостного охлаждения могут обеспечивать чрезвычайно низкие температуры при очень высоких тепловых нагрузках, но они более сложны, требуют насосов и трубок и могут создавать риски технического обслуживания или утечек. В системе охлаждения с паровой камерой, напротив, используется герметичная пассивная конструкция без движущихся частей. Он распределяет тепло быстро и равномерно, обеспечивая высокие тепловые характеристики при меньшей сложности и более высокой долгосрочной надежности.

Для компактных устройств, герметичной электроники и сред, где обслуживание затруднено, системы охлаждения с паровой камерой обычно обеспечивают наиболее эффективный баланс производительности, стоимости и надежности. Для экстремального разгона или специализированных серверов высокой мощности все же может потребоваться жидкостное охлаждение, а в некоторых конструкциях эти два подхода даже комбинируются.

Сравнение производительности

· Распространение тепла: Испарительные камеры превосходно распределяют тепло по большим площадям.

· Термическое сопротивление: Обычно ниже в паровых камерах, особенно при высоких тепловых потоках.

· Гибкость: испарительные камеры можно легко изготавливать различных форм и размеров.

Анализ экономической эффективности

· Производство: Производство тепловых трубок обычно обходится дешевле.

· Производительность за доллар: Испарительные камеры часто обеспечивают лучшую эффективность охлаждения для приложений с высокой мощностью, что оправдывает более высокую стоимость.

Плюсы и минусы

Паровые камеры:

· Плюсы: превосходное распределение тепла, лучше подходит для высоких тепловых потоков, гибкая конструкция.

· Минусы: более высокая стоимость, немного более сложное производство.

Тепловые трубы:

· Плюсы: более низкая стоимость, более простая конструкция, подходит для направленной передачи тепла.

· Минусы: менее эффективен для охлаждения больших площадей, ограниченные возможности формы.

IX. Можно ли использовать охлаждение паровой камеры во всех электронных устройствах?

Хотя охлаждение паровой камеры очень эффективно, оно не обязательно подходит для всех электронных устройств:

Пригодность

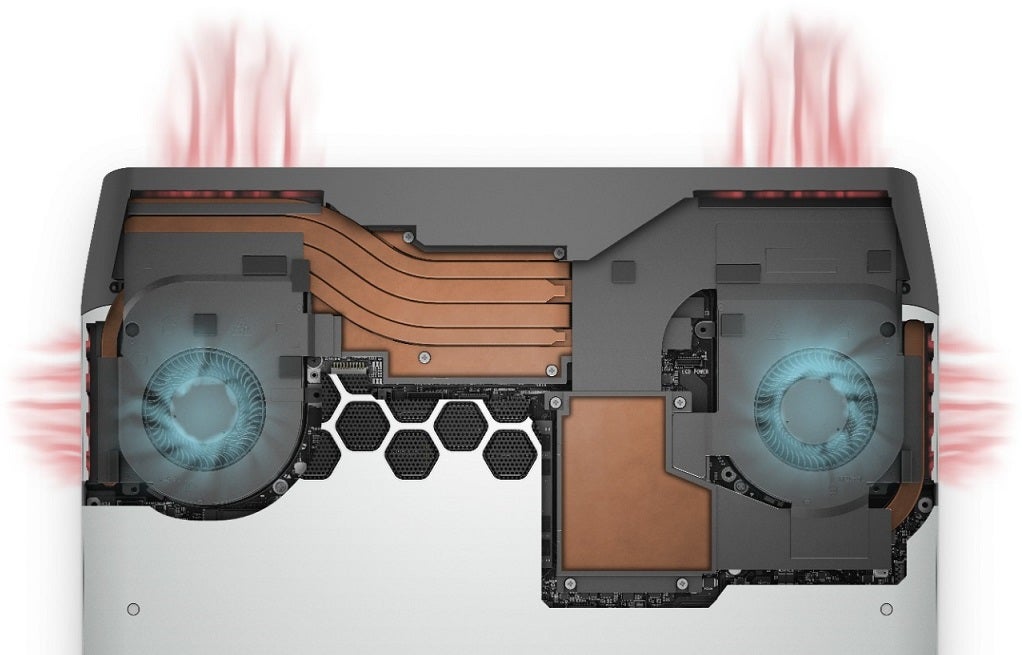

· Высокопроизводительные устройства: идеально подходят для игровых ноутбуков, мощных смартфонов и рабочих станций.

· Приложения с ограниченным пространством: идеально подходят для тонких устройств, требующих эффективного охлаждения.

Ограничения и соображения

· Стоимость: это может быть непомерно дорого для бюджетных устройств.

· Сложность: перебор для маломощной электроники.

· Чувствительность к ориентации: на некоторые конструкции может влиять сила тяжести, что ограничивает использование в определенных ориентациях.

X. Долговечность и техническое обслуживание систем охлаждения паровой камеры

Парокамеры рассчитаны на длительную, не требующую обслуживания эксплуатацию:

Ожидаемый срок службы

· Обычно 5–10 лет и более, зачастую дольше, чем срок службы охлаждаемого устройства.

· На срок службы могут влиять такие факторы, как условия эксплуатации и качество производства.

Требования к техническому обслуживанию

· Как правило, не требует обслуживания.

· Нет необходимости в дозаправке или обслуживании в нормальных условиях.

· Правильная установка и обращение имеют решающее значение для долговечности.

XI. Последние инновации в технологии охлаждения паровой камеры

Область охлаждения паровой камеры продолжает развиваться:

Новые материалы и конструкции

· Фитили с графеном: для улучшения капиллярного действия.

· Нано-инженерные поверхности: для повышения эффективности фазового перехода.

· Ультратонкие испарительные камеры: для мобильных устройств нового поколения.

Интеграция с другими технологиями охлаждения

· Гибридные системы: сочетание паровых камер с термоэлектрическими охладителями.

· Интеграция с контурами жидкостного охлаждения: для вычислений с высочайшей производительностью.

Потенциал более высокого тепловыделения

· Усовершенствованные рабочие жидкости: для еще большей теплоемкости.

· Многослойная конструкция паровой камеры: для увеличения мощности охлаждения.

XII. Когда следует выбирать систему охлаждения паровой камеры?

Систему охлаждения с паровой камерой стоит рассмотреть, когда ваша конструкция должна обеспечивать высокую плотность тепла, оставаясь при этом тонкой, легкой и простой с механической точки зрения. Это особенно эффективно, когда необходимо устранить точки перегрева, а тепловые характеристики должны оставаться стабильными в различных условиях эксплуатации.

Вам следует выбрать систему охлаждения с паровой камерой, если:

• ваш продукт имеет ограниченное пространство, но увеличивает удельную мощность

• равномерное распределение температуры имеет решающее значение для производительности и безопасности

• Необходимо избегать шума, вибрации или сбоев, связанных с насосом.

• надежность и затраты на жизненный цикл важнее максимальной охлаждающей способности

Во многих случаях системы с паровой камерой обеспечивают производительность, близкую к жидкостному охлаждению, но без сложностей, рисков и долгосрочных требований к техническому обслуживанию. Вот почему они все чаще используются в бытовой электронике нового поколения, промышленных системах управления и высокопроизводительных вычислительных устройствах.

XIII. Заключение

Краткое изложение ключевых моментов

Охлаждение паровой камеры предлагает высокопроизводительное, эффективное и универсальное решение для управления температурным режимом в различных приложениях. Его способность обеспечивать равномерное охлаждение, выдерживать высокую плотность мощности и компактный дизайн делает его бесценной технологией в современной электронике.

Будущее охлаждения паровой камеры в управлении температурным режимом

Поскольку электронные устройства продолжают развиваться, потребность в передовых решениях по управлению температурным режимом, таких как охлаждение паровой камерой, будет только расти. Постоянные инновации выведут эту технологию на новый уровень, еще больше повысив ее эффективность и диапазон применения.

Часто задаваемые вопросы

Какова максимальная теплоемкость паровой камеры?

Максимальная теплоемкость варьируется в зависимости от размера и конструкции. Тем не менее, высокопроизводительные паровые камеры могут выдерживать тепловые потоки до 500 Вт/см⊃2; и более.

Как долго служат паровые камеры?

При правильном изготовлении и использовании испарительные камеры могут прослужить 5–10 и более лет, часто переживая устройства, которые они охлаждают.

Можно ли использовать паровые камеры в любой ориентации?

Большинство современных паровых камер предназначены для работы в любой ориентации. Тем не менее, некоторые из них могут иметь небольшие изменения в производительности в зависимости от силы тяжести.

Являются ли паровые камеры более эффективными, чем тепловые трубы?

Паровые камеры, как правило, более эффективны, чем тепловые трубы, при распространении тепла на большие площади и управлении высокими тепловыми потоками.

Как паровые камеры интегрируются с системами водяного охлаждения?

Паровые камеры могут использоваться в качестве высокоэффективных распределителей тепла в сочетании с водоблоками, повышая общую производительность систем жидкостного охлаждения.

В чем разница между системой охлаждения с паровой камерой и стандартным радиатором?

Стандартный радиатор основан на проводимости через твердый металл. Система охлаждения с паровой камерой использует передачу тепла с фазовым переходом, мгновенно распределяя тепло по всему основанию. Это обеспечивает лучшую однородность температуры и уменьшает количество локальных горячих точек, особенно в компактных устройствах.

Стоит ли устанавливать систему охлаждения с паровой камерой?

Да, когда плотность тепла высока и пространство ограничено, система охлаждения с паровой камерой обеспечивает хороший баланс производительности, надежности и стоимости. Это повышает стабильность, продлевает срок службы компонентов и позволяет создавать более тонкие и легкие изделия.

Является ли жидкостное охлаждение все еще необходимым по сравнению с системами с паровой камерой?

Жидкостное охлаждение по-прежнему требуется в некоторых приложениях с экстремальной мощностью, но для большинства современной электроники системы охлаждения с паровой камерой обеспечивают превосходную производительность при меньшем количестве компонентов, меньшем риске и более простой интеграции.
