В мире термоменеджмента тепловые трубки играют решающую роль в эффективной передаче тепла из одной области в другую. Их универсальность делает их незаменимыми во многих отраслях промышленности, включая электронику, телекоммуникации и медицинское оборудование. В КингКа, лидер в производстве радиаторов и прецизионных металлических изделий, мы специализируемся на предоставлении высококачественных решений для тепловых трубок, отвечающих растущим потребностям наших клиентов. Это руководство познакомит вас с основами проектирования тепловых трубок и поможет принять обоснованные решения для вашего конкретного применения.

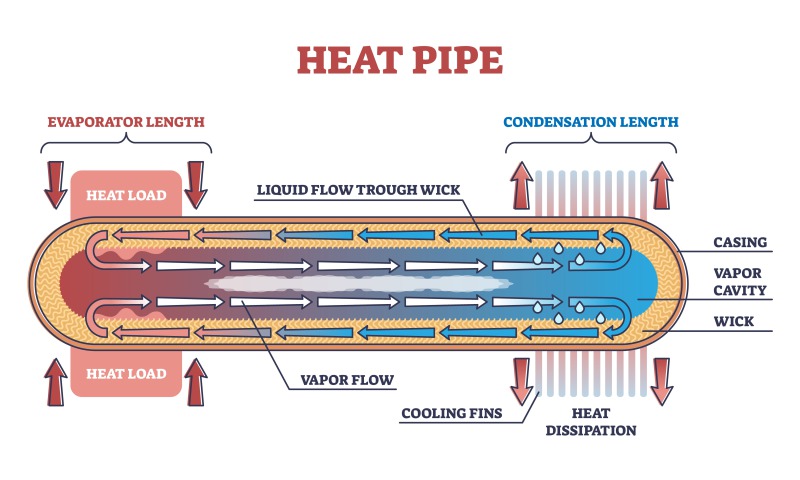

Тепловая трубка — это высокоэффективное устройство теплопередачи, которое использует фазовый переход рабочей жидкости (обычно воды) для передачи тепла. Внутри тепловой трубы жидкость поглощает тепло в секции испарителя, превращает его в пар и перемещается в секцию конденсатора, где выделяет тепло и снова конденсируется в жидкость. Этот цикл продолжается, обеспечивая быструю передачу тепла с минимальной разницей температур между источником тепла и радиатором.
Тепловые трубки используются в отраслях, где надежное управление температурным режимом имеет первостепенное значение:

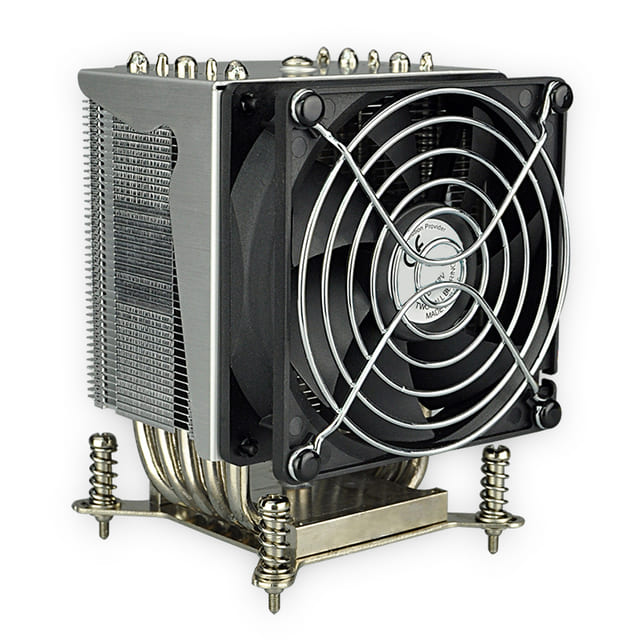

· Охлаждение электроники: от процессоров до графических процессоров тепловые трубки эффективно рассеивают тепло в высокопроизводительных устройствах.
· Телекоммуникации: Обеспечение оптимальных рабочих температур в плотно упакованных электронных компонентах.
· Медицинское оборудование: Поддержание постоянной температуры в чувствительных медицинских диагностических инструментах.
Фитильная структура внутри тепловой трубки облегчает возврат рабочей жидкости из конденсатора в испаритель. Выбор конструкции фитиля зависит от требований к производительности:
· Спеченный порошок: Обладает сильным капиллярным действием, идеально подходит для высокопроизводительных применений.
· Рифленый: Меньшее капиллярное действие, но более высокая скорость теплопередачи, что делает его пригодным для применений с низким тепловым потоком.
· сетка: Обеспечивает баланс между капиллярным действием и производительностью, часто используется в конструкциях общего назначения.
Выбор материала имеет решающее значение для определения эффективности и долговечности тепловой трубки:
· Медь: Обладает превосходной теплопроводностью (до 400 Вт/м·К), что делает его предпочтительным выбором для большинства применений.
· Алюминий: Легче меди, но с более низкой теплопроводностью, подходит для применений, чувствительных к весу.
· Нержавеющая сталь: Обеспечивает коррозионную стойкость, но имеет более низкие тепловые характеристики по сравнению с медью и алюминием.
Выбор правильной рабочей жидкости жизненно важен для достижения оптимальной производительности:
· Вода: Наиболее распространен из-за высокой скрытой теплоты и термической стабильности. Подходит для температур от 30°C до 150°C.
· Этанол или метанол: Идеально подходит для применения при низких температурах.
· Аммиак: Предпочтителен для применения при очень низких температурах, но требует осторожности из-за его коррозионного характера.
Теплопроводность как материала тепловой трубки, так и рабочей жидкости сильно влияет на производительность. Этот показатель, измеряемый в ваттах на метр Кельвина (Вт/м·К), показывает, насколько эффективно может передаваться тепло. Превосходная теплопроводность меди делает ее наиболее часто используемым материалом для тепловых трубок.
Диаметр и длина тепловой трубки напрямую влияют на ее теплопроводность. Трубы большего диаметра могут переносить больше тепла, но их сложнее интегрировать в компактные конструкции. Аналогичным образом, более короткие тепловые трубки обеспечивают лучшие тепловые характеристики, но не могут покрывать большие расстояния.

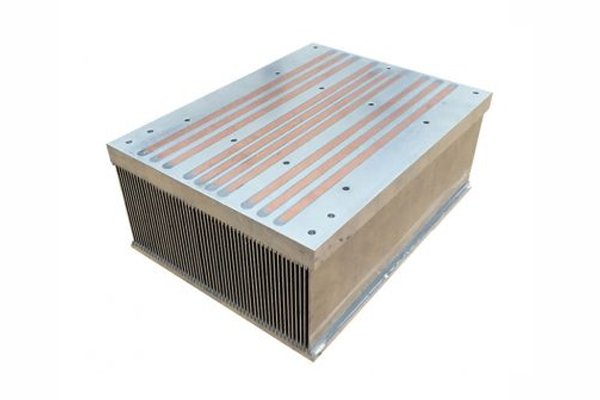

Для оптимальной производительности тепловые трубки должны быть легко интегрированы с радиаторами. Обеспечение прямого контакта между тепловой трубкой и радиатором максимизирует эффективность теплопередачи. При использовании нескольких тепловых трубок важно равномерно распределить их по радиатору, чтобы избежать образования горячих точек.
Тепловые трубки можно согнуть и сплющить, чтобы они поместились в ограниченном пространстве, но эти изменения могут повлиять на производительность. При изгибе тепловой трубки важно сохранять плавный радиус, чтобы избежать обжатия, которое может препятствовать потоку жидкости. Аналогичным образом, выравнивание следует выполнять осторожно, чтобы не повредить структуру фитиля.
Тепловое моделирование — ключевой этап процесса проектирования тепловых трубок, позволяющий инженерам прогнозировать производительность и оптимизировать конструкцию еще до начала производства. Передовые программные инструменты могут моделировать различные рабочие условия, помогая уточнить такие факторы, как структура фитиля, рабочая жидкость и геометрия трубы, для достижения наилучших результатов.
Одной из распространенных проблем систем тепловых трубок является термическое сопротивление, которое может снизить производительность. Это происходит из-за недостаточного контакта между источником тепла и тепловой трубкой или между тепловой трубкой и радиатором. Чтобы свести к минимуму термическое сопротивление, обеспечьте точную обработку и рассмотрите возможность использования термоинтерфейсных материалов (TIM) для улучшения контактных поверхностей.
Для поддержания долгосрочной надежности систем тепловых трубок важен выбор материала и правильная конструкция. Например, медные тепловые трубки обладают превосходной долговечностью и устойчивостью к коррозии. Кроме того, обеспечение того, чтобы тепловая трубка использовалась в расчетном температурном диапазоне, предотвратит такие проблемы, как высыхание или чрезмерное повышение давления внутри трубы.
В заключение, понимание основ тепловая трубка Проектирование имеет важное значение для достижения эффективного управления температурным режимом. Тщательно учитывая такие факторы, как структура фитиля, выбор материала и рабочая жидкость, вы можете оптимизировать производительность и надежность. В КингКа, мы специализируемся на предоставлении индивидуальных решений для тепловых трубок, адаптированных к вашим конкретным потребностям. Свяжитесь с нами сегодня, чтобы получить экспертные рекомендации по интеграции тепловых трубок в ваши проекты и узнать больше о наших высококачественных продуктах для управления температурным режимом.
Тепловые трубки обеспечивают эффективное управление температурой, передавая тепло с минимальной разницей температур. Они пассивны, надежны и эффективны в различных отраслях.
Правильный размер зависит от тепловой нагрузки и доступного пространства. Большие диаметры переносят больше тепла, но могут не подходить для компактных конструкций. Моделирование может помочь определить идеальный размер для вашего приложения.
Тепловые трубки требуют минимального обслуживания. Пока они работают в пределах расчетного температурного диапазона и не имеют физических повреждений, они должны надежно работать в течение многих лет.
