Общие ошибки, которых следует избегать при использовании радиаторов: практическое руководство для инженеров

Граативные раковины необходимы для предотвращения перегрева в электронике, но даже незначительные ошибки проектирования или установки могут привести к катастрофическим сбоям. Независимо от того, охлаждаете ли вы стойку для сервера или устройство IoT, избегая этих распространенных ошибок, сэкономит время и стоимость, и обеспечит долгосрочную надежность.

Ошибка № 1: Выбор неправильного материала

Алюминиевые против меди: компромиссы теплопроводности

1. Алюминиевые радиаторы :

1. Теплопроводность: 205 Вт/м · К

2. Pros: легкий, экономичный, коррозионный устойчивый.

3. Минусы: Более низкая эффективность для мощных применений (> 100 Вт).

2. Медные радиаторы :

1. Теплопроводность: 385 Вт/м · К

2. Pros: превосходная теплопередача, идеально подходит для лазеров и электроники.

3. Минусы: в 3 раза тяжелее и в 2-3 раза дороже алюминия.

Решение : сопоставьте материал с приложением. Например, используйте медь для охлаждения GPU и алюминия для светодиодного освещения.

Ошибка № 2: Игнорирование применения материала теплового интерфейса (TIM)

Роль Тима в эффективности теплообмена

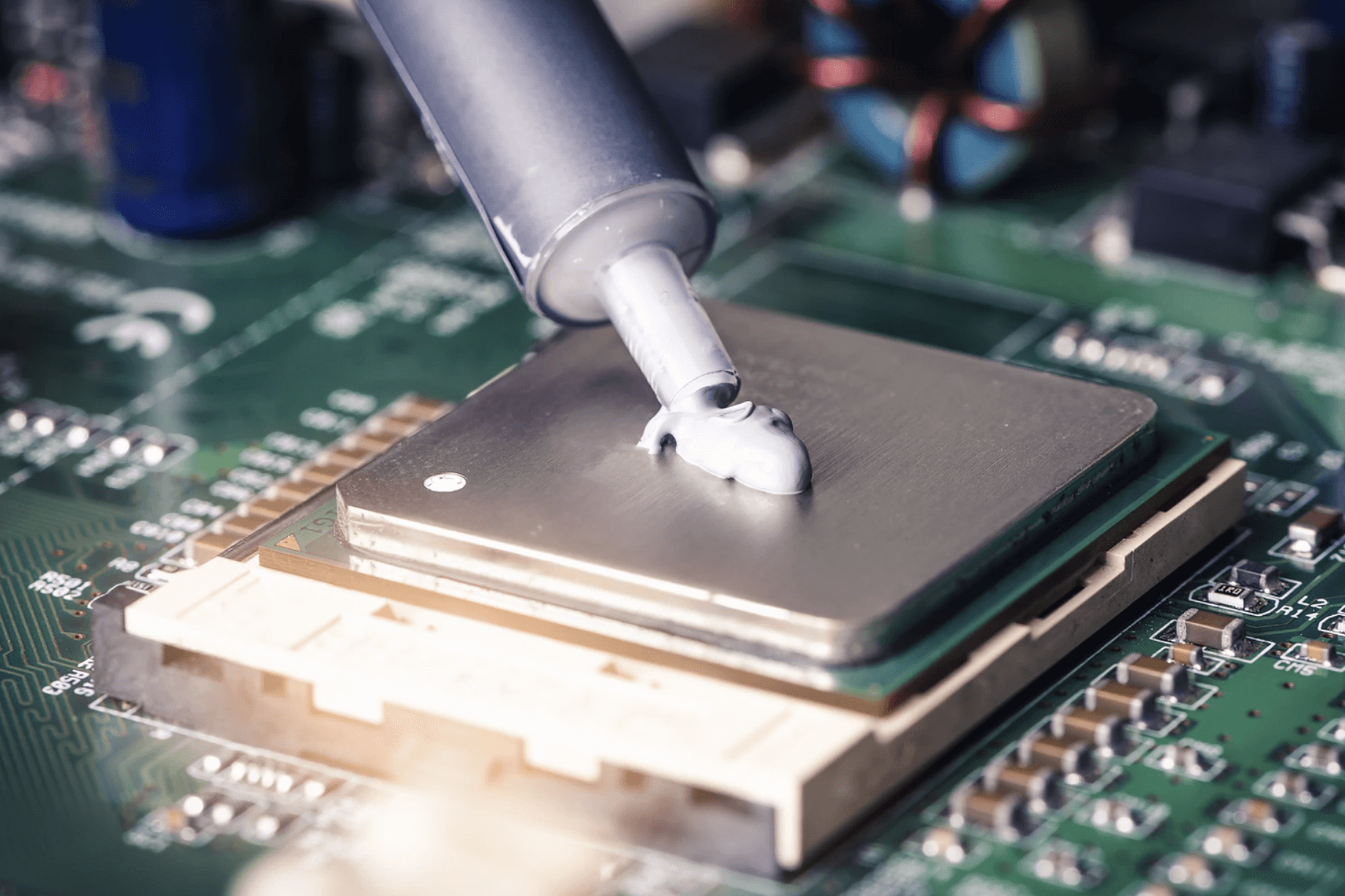

Тим заполняет микроскопические зазоры между радиатором и компонентом, снижая теплостойкость. Общие ошибки включают:

1. Применение слишком много или слишком мало Тим (идеальная толщина: 0,05–0,1 мм).

2. Не очищать поверхности перед нанесением, что приводит к воздушным карманам.

Воздействие : Плохое применение TIM может повысить температуру соединения на 15–30 ° C , сокращение продолжительности жизни компонентов.

Решение : Используйте автоматические системы дозирования для последовательного покрытия или выберите предварительно примененные материалы с фазовым изменением.

Ошибка № 3: с видом на поток воздуха и факторы окружающей среды

Натуральный против принудительного конвекционного дизайна

1. Естественная конвекция : требует больших межотражных интервалов (6–8 мм) и вертикальной ориентации.

2. Принудительная конвекция : работает с более плотными плавниками (3–5 мм), но зависит от надежности вентилятора.

Экологические риски

1. Накопление пыли : засорение плавников, снижение эффективности до 40%.

2. Влажность/коррозия : алюминиевый окисляется в соленой среде; Рассмотрим анодирование или покрытия.

Решение : проведите моделирование воздушного потока и выберите радиаторы IP-рейтины для суровых условий.

Ошибка № 4: Неправильный размер радиатора и дизайн FIN

Негабаритные и низкоразмерные радиаторы

1. Негабаритный : отходы и увеличивает вес (критический для беспилотников).

2. Недооценка : не может рассеять тепло, вызывая тепловое дросселирование.

Оптимизация дизайна плавника

1. Плотность плавников : костюмы высокой плотности принудительной конвекции; Низкая плотность работает для естественного охлаждения.

2. Высота плавника : более высокие плавники улучшают площадь поверхности, но могут потребовать структурной поддержки.

Решение : Используйте инструменты теплового моделирования для моделирования производительности радиатора в реальных условиях.

Ошибка № 5: Плохое монтаж и механическая фиксация

Неравномерное распределение давления

Недостаточное монтажное давление создает воздушные зазоры, в то время как чрезмерное давление рискует повреждать компоненты (например, взломать пакеты BGA).

Вибрация и надежность

В автомобильных или промышленных настройках свободные винты или зажимы могут привести к тому, что радиаторы со временем отступают.

Решение :

1. Используйте пружинные винты или тепловые клеев для ровного давления.

2. Укажите значения крутящего момента (например, 0,6–0,8 нм для алюминиевых радиаторов).

Как избежать этих ошибок: лучшие практики и советы экспертов

1. Прототип и тест : проверить конструкции с помощью теплоизображения и тестирования нагрузки.

2. Используйте передовые инструменты : моделирование CFD предсказывает поток воздуха и распределение температуры.

3. Сотрудничайте с экспертами : профессиональные производители предлагают руководства по выбору материалов и обратную связь DFM (дизайн для производства).

~!phoenix_var47_0!~ ~!phoenix_var47_1!~~!phoenix_var47_2!~ ~!phoenix_var47_3!~ ~!phoenix_var47_4!~

Заключение

Even a well-designed heat sink can underperform if installed or configured incorrectly. Избегая этих пяти распространенных ошибок - несоответствия в материалах, ошибок TIM, пренебрежение воздушным потоком, плохие размеры и неисправное монтаж - инженеры могут значительно повысить эффективность теплового управления.

For complex projects, partnering with an experienced manufacturer like Kingka ensures access to cutting-edge technologies and industry expertise, turning potential pitfalls into optimized performance. Помните, что в тепловом управлении точность не является обязательной - это важно.
