Погружение охлаждения революционизирует тепловое управление в центрах обработки данных и высокопроизводительных вычислениях, где традиционное воздушное охлаждение пытается идти в ногу с растущими тепловыми нагрузками. Погрузив электронные компоненты в диэлектрические (непроводящие) жидкости, погружение охлаждения более эффективно рассеивает тепло, сокращая затраты на энергию и повышая устойчивость. Охлаждение может составлять до 40% потребления энергии центра обработки данных, что делает расширенные решения критически важными. Два первичных метода- однофазное погружение (SPIC) и двухфазное погружение (TPIC) -представляют различные подходы, каждый с уникальными сильными сторонами. В этой статье сравниваются их механизмы, эффективность, затраты и приложения, чтобы помочь вам выбрать лучшее решение для ваших потребностей.

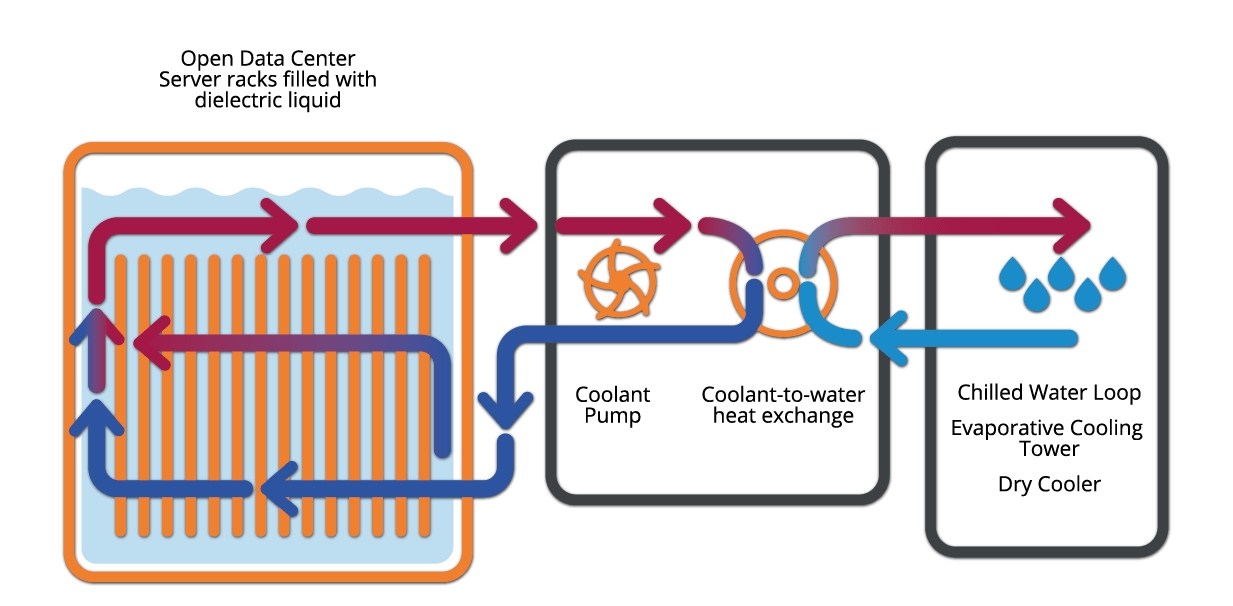

Однофазное иммерсионное охлаждение включает погружение серверов или электронные компоненты в резервуаре, заполненном диэлектрической жидкостью, такой как минеральное масло, синтетические углеводороды или жидкости на основе био. Жидкость поглощает тепло от компонентов посредством конвекции и остается в своем жидком состоянии на протяжении всего процесса.
Тепловая абсорбция : жидкость поглощает тепло от горячих компонентов, повышая ее температуру.
Циркуляция : насосы или естественная конвекция Перемесите нагретую жидкость в теплообменник.
Нагревание рассеяния : теплообменник передает тепло на вторичную охлаждающую жидкость (например, воздух или вода), охлаждая жидкость.
Возврат : охлаждаемая жидкость возвращается в бак, чтобы повторить цикл.
Нет изменения фазы : жидкость остается жидкостью, упрощая проект системы.
Конвекция : полагается на движение жидкости для теплопередачи.
Оборудование : требует насосов, теплообменников и погружения.
Аналогия : Подумайте о однофазном охлаждении, как радиатор автомобиля, где жидкая охлаждающая жидкость поглощает тепло и цикла через радиатор, чтобы остыть.

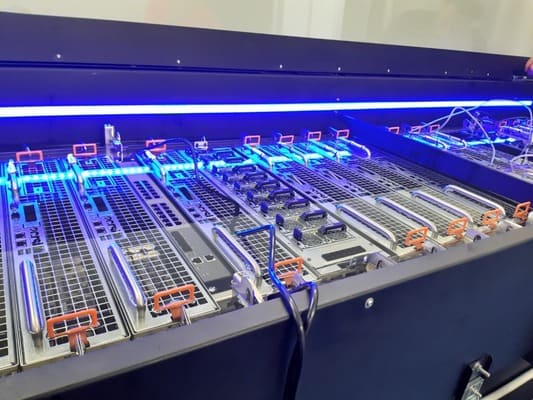

Двухфазное иммерсионное охлаждение использует диэлектрическую жидкость с низкой точкой кипения, такой как фторированные жидкости (например, Novec или Fluorinert). Тепло от компонентов вызывает кипение жидкости и испарение, используя скрытую тепло испарения для высокоэффективной теплопередачи.
Тепловая абсорбция : тепло от компонентов вызывает кипение жидкости, образуя пузырьки паров, которые поглощают значительную тепловую энергию.
Движение паров : пары поднимаются до конденсатора (обычно охлажденная катушка или пластина).
Тепловой выпуск : пары конденсируются обратно в жидкость, выпуская тепло в конденсатор, который передает его в систему внешнего охлаждения.
Возврат : Жидкость капает обратно в бак, перезагружая цикл.
Изменение фазы : кипячение и конденсация усиливают теплопередачу.
Пассивная операция : часто опирается на естественную конвекцию, уменьшая использование энергии.
Оборудование : требует герметичных резервуаров, конденсаторов, а иногда и насосов для больших систем.
Оба метода погружения охлаждения превосходят воздушное охлаждение, но их профили эффективности значительно различаются:
Однофазное погружение в погружение :
Эффективность : от умеренного до высокого уровня, в зависимости от жидкости и циркуляции. Эффективно для умеренных тепловых нагрузок, но менее эффективно при высокой плотности.
Использование энергии : насосы для циркуляции жидкости потребляют мощность, что обычно приводит к эффективности использования мощности (PUE) 1,02-1,03.
Сильные стороны : более простой дизайн системы, легче масштабировать для небольших настройки.
Слабые стороны : ограничено разумной теплоемкостью, требующей большего потока жидкости для высоких тепловых нагрузок.
Двухфазное погружение в погружение :
Эффективность : Очень высокая, благодаря скрытую теплота испарения, которая позволяет небольшим объемам жидкости переносить большие тепла. Достигает PUE всего 1,01-1,02.
Использование энергии : часто пассивное, устраняя энергию насоса во многих конструкциях.
Сильные стороны : превосходно при охлаждении высокопроизводительных систем.
Слабые стороны : сложный дизайн системы увеличивает инженерные требования.
Статистика . Двухфазные системы могут снизить затраты на энергию охлаждения до 40% по сравнению с воздушным охлаждением, при этом однофазные вытягивания слегка при сбережениях 20-30%.
Стоимость является критическим фактором при выборе между однофазным и двухфазным погружением:
Однофазное погружение в погружение :
Затраты на установку : ниже, из-за более простых конструкций резервуаров и широко доступных жидкостей, таких как минеральное масло (стоимость ~ 20-50 долларов за галлон). Стандартные серверы часто требуют минимальной модернизации.
Операционные затраты : выше, приводятся в движение энергией насоса и случайной фильтрацией жидкости. Тем не менее, жидкости долговечны, часто длится более 15 лет.
Общая стоимость владения (TCO) : привлекательная для небольших и средних настройки с умеренными тепловыми нагрузками.
Двухфазное погружение в погружение :
Затраты на установку : выше, из-за специализированных герметичных резервуаров, конденсаторов и дорогостоящих фторированных жидкостей (до 200-500 долларов за галлон). Серверы могут нуждаться в модификациях для пары-стесненных сред.
Операционные затраты : ниже, так как пассивные системы снижают потребление энергии. Замена жидкости, хотя и редкая, дорого.
TCO : более экономичный для крупномасштабных центров обработки данных высокой плотности с течением времени из-за экономии энергии.
Оба метода зеленые, чем воздушное охлаждение, но их профили окружающей среды и безопасности различаются:
Однофазное погружение в погружение :
Воздействие на окружающую среду : использует биоразлагаемые или низкие жидкости с низким GWP, такие как минеральное масло или растительное масло, минимизируя экологический вред. Низкое использование воды по сравнению с системами с воздушным охлаждением с чиллерами.
Безопасность : неплохие жидкости снижают риски пожара. Утечки управляемы, так как жидкости стабильны и нетоксичны.
Преимущество : соответствует целям устойчивости из -за переработки жидкостей.
Двухфазное погружение в погружение :
Воздействие на окружающую среду : фторированные жидкости часто обладают высоким потенциалом глобального потепления (GWP), что вызывает проблемы в соответствии с такими правилами, как ограничения PFA в ЕС. Исследование по альтернативам с низким GWP продолжается.
Безопасность : запечатанные системы предотвращают утечки паров, но неправильная обработка представляет риски вдыхания. Требуется обученный персонал для технического обслуживания.
Задача : Экологический контроль может ограничить варианты жидкости в будущем.
Тенденция : новые экологически чистые двафазные жидкости, такие как гидрофлуоруристы, обещают снизить GWP без жертвы производительности.
Требования к техническому обслуживанию влияют на долгосрочную надежность:
Однофазное погружение в погружение :
Техническое обслуживание : просто, с легким доступом к компонентам для обновлений или ремонта. Жидкая фильтрация каждые 1-2 года поддерживает производительность. Не требуется запечатанных систем.
Надежность : высокая, с жидкостью длится 15-20 лет и минимальный риск отказа системы.
Преимущество : низкое обслуживание для небольших команд.
Двухфазное погружение в погружение :
Техническое обслуживание : более сложное из -за герметичных резервуаров и конденсаторов. Потеря жидкости от утечек или технического обслуживания увеличивает затраты. Требуется специализированная подготовка для обработки паровых систем.
Надежность : высокая при правильной разработке, но целостность системы имеет решающее значение для предотвращения спасения пара.
Пример : Project Microsoft Natick Underwater Data Center продемонстрировал двухфазную надежность, работающую в течение многих лет с минимальным вмешательством.
Примечание . Регулярные проверки для обеих систем обеспечивают оптимальную производительность, но однофазная является более прощающей для неспециализированных операторов.
Каждый метод подходит для конкретных вариантов использования на основе масштаба, тепловой нагрузки и приоритетов:
Однофазное погружение в погружение :
Лучше всего для : центров малых и средних обработки данных, Edge Computing, University Research Labs и Crypto Mining Operations.
Почему : доступный, простой в реализации и эффективен для умеренных тепловых нагрузок (например, 10-50 кВт/стойка).
Пример . Университетский центр обработки данных использует однофазное охлаждение для управления серверами исследований ИИ, сокращая затраты на охлаждение на 25%.
Двухфазное погружение в погружение :
Лучше всего для : центров обработки данных высокой плотности, высокопроизводительных вычислений (HPC) для ИИ, облачных поставщиков и научного моделирования.
Почему : обрабатывает экстремальные тепловые нагрузки (например, 100-250 кВт/стойка) с непревзойденной эффективностью.
Пример : поставщик облаков гиперспекты принимает двухфазное охлаждение для поддержки рабочих нагрузок искусственного интеллекта, достигая пуи 1,01.
Использование вариантов использования : однофазная идеально подходит для бюджетных или меньших настройки, в то время как двухфазная доминирует в средах, управляемых производительностью.
Оба метода развиваются для удовлетворения растущих требований:
Однофазное погружение в погружение :
Инновации : биоразлагаемые жидкости с улучшенными термическими свойствами, интеграция с возобновляемыми источниками энергии для повторного использования тепла (например, районное отопление).
Принятие : расширение до краевых вычислений и модульных центров обработки данных для быстрого развертывания.
Двухфазное погружение в погружение :
Инновации : разработка жидкостей с низким GWP для устранения экологических правил, модульные проекты резервуаров для облегчения модернизации.
Принятие : растущий в секторах гиперсспект и HPC, обусловленных потребностями ИИ и 5G инфраструктуры.
Регуляторное примечание : к 2030 году стремление ЕС к выходу из ПФАС с высоким содержанием GWP может ускорить экологически чистые двухфазные внедрения жидкости, выравнивая экологическое игровое поле.
Выбор между однофазным и двухфазным погружением зависит от ваших приоритетов:
Выберите однофазное погружение охлаждения, если :
Вам нужно экономически эффективное, простое в среде решение для небольших и средних обрабочных центров или умеренных тепловых нагрузок.
Бюджетные ограничения или более простая инфраструктура являются ключевыми соображениями.
Выберите двухфазное иммерсионное охлаждение, если :
Вам требуется максимальная эффективность для высокопроизводительных систем, таких как AI или облачные вычисления.
Долгосрочная экономия энергии и масштабируемость перевешивает более высокие начальные затраты.
Оба метода продвигают будущее устойчивых, высокопроизводительных центров обработки данных, предлагая более зеленые альтернативы воздушному охлаждению. В Kingka наш опыт точного производства обеспечивает надежные корпуса для систем погружения в погружение. Наши усовершенствованные машины с ЧПУ производят прочные, высококачественные коробки, которые повышают надежность и производительность, поддерживая вашу инфраструктуру охлаждения с непревзойденным качеством.
