В эпоху, когда технологии стимулируют инновации, управление теплом стало критической задачей. Охлаждение составляет почти 40% потребления энергии в центрах обработки данных по всему миру, подчеркивая необходимость в эффективных решениях. Двухфазное охлаждение стало революционным подходом, используя мощность фазовых изменений для эффективного рассеивания тепла в высокопроизводительных системах, таких как электроника, центры обработки данных и электромобили. Это всеобъемлющее руководство отвечает на ключевые вопросы о двухфазном охлаждении, изучении ее механики, преимуществ, приложений и будущего потенциала, чтобы помочь вам понять, почему оно преобразует тепловое управление.

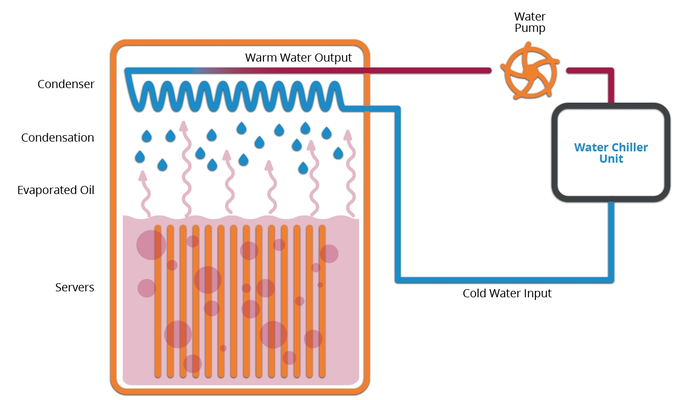

Двухфазное охлаждение -это современная техника теплового управления, которая использует переход жидкости между жидкостью и фазами пара для эффективной передачи тепла. В отличие от традиционного воздушного или однофазного жидкого охлаждения, которое зависит от ощутимого тепла (изменения температуры без фазовых сдвигов), двухфазное охлаждение использует скрытую тепло испарения -энергия поглощается или высвобождается во время фазовых изменений. Это позволяет ему двигаться значительно больше тепла с меньшим количеством жидкости и энергии, что делает его идеальным для компактных, высоких применений.
Испаритель : где жидкость поглощает тепло и превращается в пары.
Конденсатор : где пара выпускает тепло и конденсируется обратно в жидкость.
Транспортный механизм : фитиль, гравитация или насосы для перемещения жидкости между секциями.
Аналогия : Подумайте о двухфазном охлаждении, как пот, охлаждая вашу кожу-ликвида испаряется, чтобы унести тепло, затем конденсируется в другом месте, готовые повторить цикл.

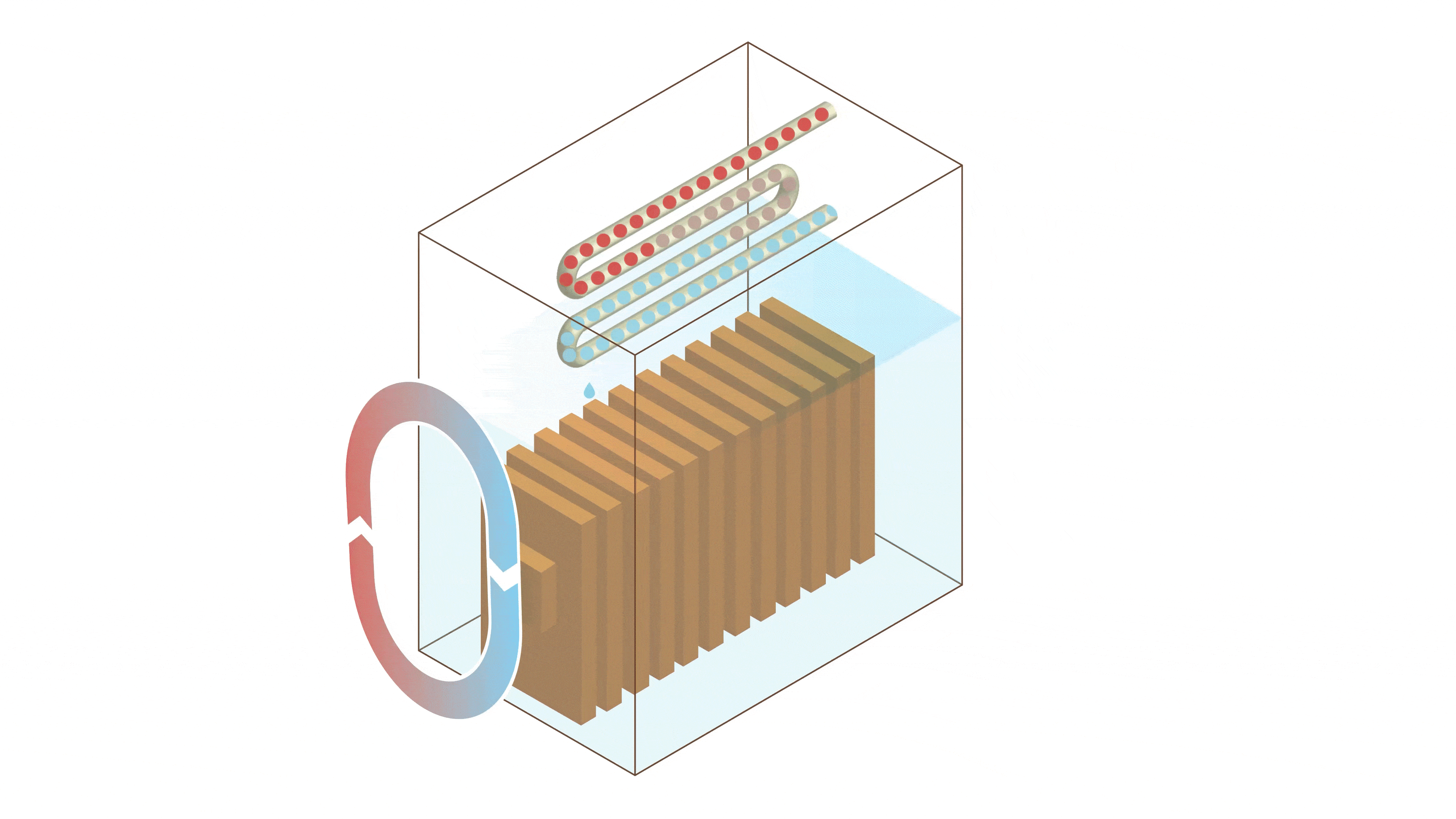

Двухфазное охлаждение работает через непрерывный, высокоэффективный цикл:
Огромное поглощение : у источника тепла (например, ЦП) рабочая жидкость поглощает тепловую энергию, в результате чего она испаряется в пара. Этот процесс поглощает большое количество тепла из -за скрытого тепла испаривания жидкости.
Движение паров : пары перемещаются в раздел конденсатора, обусловленный различиями давления или в некоторых системах, гравитацией.
Тепловой выпуск : В конденсаторе пары охлаждаются и конденсируются обратно в жидкость, высвобождая поглощенное тепло в окружающую среду или систему вторичного охлаждения.
Возврат жидкости : жидкость возвращается в испаритель посредством капиллярного действия (в фитилях), гравитации или механических насосах, перезагружая цикл.
Этот цикл достигает эффективной теплопроводности до 100 000 Вт/м · к , намного превосходящие твердые проводники, такие как медь (~ 400 Вт/м · К). Минимальный градиент температуры между испарителем и конденсатором обеспечивает быстрый, эффективный теплопередачу.
Двухфазные системы охлаждения варьируются по проектированию и применению, каждая из которых подходит для конкретных тепловых проблем:
Тепловые трубы : пассивные, герметичные трубки со структурой фитиля, в которой используется капиллярное действие для цикла жидкости. Распространен в ноутбуках и настольных компьютерах для процессоров охлаждения.
Паровые камеры : плоские двумерные тепловые трубы, которые равномерно распределяются по поверхности, идеально подходят для компактных устройств, таких как смартфоны и графические процессоры.
Термосифоны : бессмысленные системы, которые полагаются на гравитацию, чтобы вернуть жидкость в испаритель, эффективные в вертикальных установках, таких как промышленные теплообменники.
Перекачиваемые двухфазные системы : активно циркулировать жидкость с использованием насосов, предназначенных для приложений с высоким содержанием нагрева, таких как серверы центров обработки данных или лазерные системы.
Пример : пары камер в игровых смартфонах держат процессоры прохладными во время интенсивных сеансов, предотвращая тепловое дроссельное.
Двухфазное охлаждение превосходит однофазное охлаждение (например, воздушные вентиляторы или жидкие петли) из-за его зависимости от фазовых изменений:
Более высокая пропускная способность теплопередачи : скрытая теплота испарения позволяет небольшому количеству жидкости перемещать большое количество тепла-до 100 раз больше, чем однофазные системы на единицу массы.
Более низкое потребление энергии : пассивные системы, такие как тепловые трубы, не требуют внешней энергии, и даже насосные системы используют меньше энергии, чем вентиляторы с воздушным охлаждением.
Меньший градиент температуры : поддерживает почти одноразовые температуры по всей системе, уменьшая тепловое напряжение на компонентах.
Компактная конструкция : требует меньше жидкости и пространства, входящего в плотные, высокопроизводительные устройства.
Статистика : исследования показывают, что двухфазное охлаждение может снизить затраты на охлаждение центров обработки данных до 30% по сравнению с традиционными воздушными системами.
Двухфазное охлаждение предлагает убедительные преимущества для современных применений:
Превосходная эффективность : передает тепло быстрее и с меньшей энергией, чем воздух или однофазное жидкое охлаждение.
Масштабируемость : обрабатывает увеличение тепловых нагрузок по мере того, как устройства становятся более мощными, от микрочипов до серверных ферм.
Тихая работа : пассивные системы, такие как тепловые трубы и термосифоны, устраняют шум вентилятора, идеально подходящие для потребительской электроники.
Компактный след : вписывается в конструкции с ограниченными пространством, такие как ультратонкие ноутбуки или аккумуляторы электромобилей.
Надежность : никакие движущиеся части в пассивных системах снижают потребности в техническом обслуживании и улучшают долговечность.
Пример : в электромобилях двухфазное охлаждение гарантирует, что аккумуляторы работают при оптимальных температурах, продлении диапазона и сроком службы до 20%.
Двухфазное охлаждение трансформирует тепловое управление в различных отраслях:
Электроника : охлаждение Powers для процессоров, графических процессоров и мобильных устройств, обеспечивающая производительность в игровых ПК, ноутбуках и носимых устройствах.
Центры обработки данных : управляет теплом сервера, чтобы снизить затраты на энергию и предотвратить время простоя, критическое для облачных вычислений и рабочих нагрузок искусственного интеллекта.
Automotive : оптимизирует аккумуляторы электромобилей и электронику питания, повышение эффективности и безопасности.
Производство : поддерживает процессы с высоким уровнем нагреть, такие как металлическая ковка, лазерная резка и полупроводниковое производство.
Aerospace : поддерживает стабильные температуры в спутниках и авионике в экстремальных условиях.
Тематическое исследование : Такие компании, как Nvidia, используют пара камеров в высококлассных графических процессорах для поддержания производительности во время интенсивных задач рендеринга, снижая температуру на 15 ° C по сравнению с воздушным охлаждением.
Хотя мощное, двухфазное охлаждение имеет некоторые ограничения:
Начальная стоимость : сложные системы, такие как накачанные двухфазные настройки, имеют более высокие авансовые затраты, чем воздух или базовое жидкое охлаждение.
Сложность проектирования : требует точной инженерии для предотвращения утечек, обеспечения совместимости жидкости и оптимизации эффективности фазового изменения.
Выбор жидкости . Рабочая жидкость (например, вода, аммиак, хладагенты) должны соответствовать температурному диапазону и совместимости материала, добавляя соображения конструкции.
Техническое обслуживание : активные системы с насосами могут потребовать периодического содержания, в отличие от пассивных систем.
Продолжение : инновации, такие как утечка утечки и усовершенствованные хладагенты, решают эти проблемы, что делает двухфазное охлаждение более доступным.
Будущее двухфазного охлаждения является ярким, обусловлено технологическими и экологическими тенденциями:
Снижение затрат : достижения в производстве снижают стоимость сложных систем, расширяя внедрение.
Устойчивость : энергоэффективные конструкции соответствуют глобальным усилиям по снижению углеродных следов, особенно в центрах обработки данных.
Гибридные системы : комбинирование двухфазного охлаждения с помощью воздуха или жидких методов предлагает универсальные решения для динамических тепловых нагрузок.
Интеграция AI : управляемый AI управление оптимизацией потока жидкости и теплопередачи в режиме реального времени, повышая производительность.
Видение : Исследователи изучают наножидкости и конструкции микроканалов, чтобы еще больше повысить эффективность двухфазного охлаждения, потенциально революционизируя компактную электронику.
Двухфазное охлаждение -это преобразующая технология, которая обеспечивает непревзойденную эффективность, масштабируемость и надежность для управления теплом в высокопроизводительных системах. От питания смартфонов следующего поколения до сокращения затрат на энергию в центрах обработки данных, это краеугольный камень современного теплового управления. Поскольку отрасли требуют более разумных решений охлаждения, двухфазные охлаждающие стойки готовы выполнить задачу.
