Неспособность управлять сильным тепловым потоком в мощной электронике приводит непосредственно к дросселированию компонентов и катастрофическому отказу оборудования. Использование неподходящего теплоотвода или неправильно спроектированного модуля охлаждения с тепловой трубкой увеличивает как затраты на замену, так и простои системы. Сопоставляя правильную тепловую архитектуру с вашей конкретной плотностью мощности, вы обеспечиваете максимальную непрерывную производительность.
По мере того, как силовые компоненты уменьшаются, а мощность увеличивается, управление температурным режимом переходит из второстепенной задачи в основное инженерное узкое место. В KingKa Tech наша собственная команда исследований и разработок использует более чем 25-летний опыт работы в области теплотехники и обработки на станках с ЧПУ, чтобы помочь менеджерам по закупкам решить именно эту дилемму.
Имея более чем 15-летний опыт разработки и производства индивидуальных решений по управлению температурным режимом, мы понимаем четкие инженерные границы обеих технологий. Ниже приведен углубленный анализ, который поможет вам выбрать архитектуру охлаждения.
Физика теплопередачи: проводимость твердого тела против фазового перехода
Масштабирование: когда следует интегрировать охлаждение с помощью тепловых трубок
Мощное светодиодное охлаждение: пример использования ребер молнии мощностью 350 Вт
Решения экстремально высокой мощности: охлаждение IGBT мощностью 550 Вт
Понимание того, как тепло уходит от кремниевого кристалла, является первым шагом в разработке надежной системы управления температурным режимом для компонентов высокой плотности.
Теплоотвод полностью зависит от проводимости твердого металла для поглощения и распределения тепла по ребрам. И наоборот, охлаждение с помощью тепловых трубок использует непрерывное испарение и конденсацию внутренней жидкости, действуя как сверхпроводник и мгновенно перемещая экстремальное тепло, не полагаясь на распространение твердого металла.
В стандартной электронике достаточно твердого металлического блока для передачи тепла от источника в окружающий воздух. Однако по мере увеличения теплового потока ($Вт/см^2$) твердый металл проявляет «сопротивление растеканию». Тепло улавливается непосредственно над небольшим кремниевым кристаллом, поскольку оно не может достаточно быстро передаваться наружу к ребрам.
Ограничение проводимости: цельнометаллический радиатор ограничен теоретическими пределами его основного сплава. Теплопередача строго линейна и затухает с расстоянием.
Преимущество фазового перехода: тепловые трубки представляют собой полые медные сосуды, содержащие фитиль и рабочую жидкость (обычно очищенную воду). Когда источник тепла кипятит жидкость, пар движется со скоростью, близкой к звуковой, к более холодному концу трубы, конденсируется и возвращается под действием капиллярности. Это полностью обходит сопротивление растеканию твердого металла.
Таблица 1. Механика проводимости и фазового перехода
Базовый материал вашего модуля охлаждения определяет его базовый предел производительности, вес конструкции и общую стоимость производства.
Радиаторы из алюминия высокой чистоты обеспечивают теплопроводность ~170–226 Вт/мК, что идеально подходит для баланса веса и стоимости. Радиаторы из чистой меди обеспечивают мощность ~400 Вт/мК, что значительно способствует быстрому отводу тепла от концентрированных компонентов, таких как силовые микросхемы, что делает их обязательными для сред с высоким потоком.
Решение между алюминием и медью редко основывается исключительно на тепловых характеристиках; это многосторонний инженерный компромисс, включающий ограничения по весу и потолок бюджета.
Алюминий высокой чистоты (например, анодированный 6063/6061): это отраслевой стандарт для общей электроники, корпусов драйверов светодиодов и автомобильных корпусов. Он легко обрабатывается и легко обрабатывается. Однако его пиковая теплопроводность достигает около 226 Вт/мК, что может стать серьезным препятствием при охлаждении компактных процессоров высокой мощности.
Чистая медь (например, C1100): Медь обеспечивает почти вдвое большую теплопроводность, чем алюминий. Он действует как агрессивный распределитель тепла, мгновенно отводя тепло от небольших, интенсивных источников тепла, чтобы предотвратить локальное дросселирование кристалла.
Когда клиенты обращаются к нам с приложениями, чувствительными к весу (такими как полезная нагрузка дронов или телекоммуникационное оборудование), мы часто разрабатываем гибридные решения. Мы встраиваем опорную пластину из чистой меди непосредственно над процессором, чтобы устранить первоначальное сопротивление растеканию, а также используем алюминиевые ребра, чтобы сделать весь модуль легким и экономичным.
Когда пространство шасси сильно ограничено, стандартные процессы экструзии не могут обеспечить необходимую площадь конвективной поверхности для охлаждения мощной электроники.
Технология ребер со скошенными краями обеспечивает значительно более высокую плотность ребер и более тонкие ребра по сравнению с традиционными конструкциями экструдированных или склеенных ребер. Этот прецизионный производственный процесс увеличивает доступную площадь поверхности, значительно повышая эффективность охлаждения без увеличения общего объема модуля.
Стандартные экструзионные матрицы не могут проталкивать металл через микроскопические зазоры. Обычно экструзия ограничивается соотношением сторон ребер примерно 15:1. Если вам нужна большая площадь поверхности в серверном корпусе высотой 1U, экструзия не сможет этого обеспечить.
Однако при заточке используется специальное лезвие с ЧПУ, чтобы срезать ребра непосредственно из цельного металлического блока.
Нулевое сопротивление интерфейса: поскольку ребра и основание представляют собой единую монолитную деталь, в них нет термоэпоксидной смолы или припоя, препятствующих тепловому потоку.
Пример из практики: Kingka Tech регулярно производит медные радиаторы со скошенными ребрами, чтобы максимизировать площадь поверхности и рассеивать тепло в ограниченном пространстве. Для наших клиентов, занимающихся светодиодным освещением и телекоммуникационным оборудованием, этот подход с использованием ребер высокой плотности особенно выгоден там, где высокий тепловой поток требует превосходных характеристик конвекции для поддержания бесперебойной работы системы.
Упаковав ребра толщиной всего 0,1 мм с шагом 0,2 мм, теплоотводы со скосом максимизируют коэффициент конвективной теплопередачи в пределах доступного воздушного потока, расширяя границы возможностей твердотельного охлаждения металла.
Существует определенный тепловой порог, при котором твердый металлический блок, независимо от плотности его ребер, больше не может предотвратить перегрев компонента.
Необходимо перейти на охлаждение с помощью тепловых трубок, когда тепловая нагрузка компонента превышает пределы проводимости основного материала, что приводит к высоким температурам перехода. Интегрированные решения с тепловыми трубками специально разработаны для выдерживания тепловых нагрузок в сотни ватт для светодиодов, телекоммуникаций и промышленной электроники.
Как правило, когда плотность мощности компонента превышает 50 Вт/см⊃2;, прочное алюминиевое или медное основание будет удерживать тепло непосредственно под кристаллом. Тепло просто не может достаточно быстро дойти до внешних ребер, что делает периферию радиатора бесполезной.

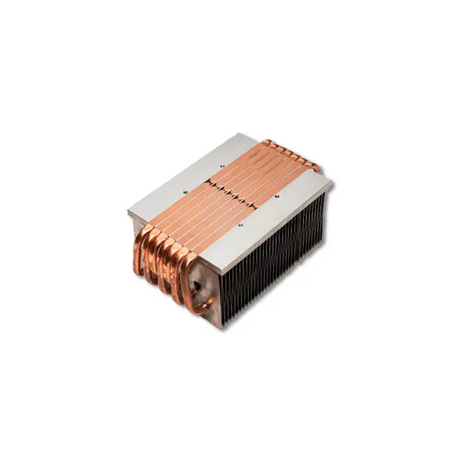

Интегрируя тепловые трубки, мы создаем «тепловые магистрали», идущие в обход твердого металла. Тепловые трубки встроены непосредственно над источником тепла (часто сплющены с использованием технологии Hi-Contact для уменьшения зазоров между интерфейсами). Они поглощают экстремальный тепловой поток и мгновенно передают его к самым дальним краям пакета ребер, гарантируя эффективное использование каждого квадратного миллиметра площади конвективной поверхности.
Если ваша система генерирует более 150 Вт при небольшой занимаемой площади, модуль охлаждения с тепловыми трубками больше не является дополнительным обновлением; это строгое механическое требование для непрерывной работы.
Компактные светодиодные матрицы с высоким световым потоком генерируют интенсивное, высоко локализованное тепло, которое быстро ухудшает оптические характеристики и срок службы, если с ним не обращаться агрессивно.
Специальный радиатор мощностью 350 Вт с ребрами молнии, интегрированный с 5 тепловыми трубками, успешно охлаждает мощные светодиодные системы. Сочетание легкой конструкции ребер на молнии с тепловыми трубками значительно повышает теплопередачу, что делает эту архитектуру идеальной для компактных, сильно нагревающихся сценариев, таких как промышленное освещение и серверы.
Крупный клиент в секторе промышленных светодиодов обратился в Kingka Tech с серьезными ограничениями по весу и температуре. Твердый медный радиатор мог выдержать нагрузку в 350 Вт, но он был слишком тяжел для монтажного кронштейна осветительного прибора. Стандартные алюминиевые профили были достаточно легкими, но терпели неудачу.
Наша команда инженеров разработала гибридное решение:
Передача тепла: мы встроили пять точно изогнутых медных тепловых трубок в небольшой медный контактный блок. Эти трубы действовали как основной механизм передачи тепла, мгновенно отводя 350 Вт тепла от светодиодной матрицы.
Рассеяние тепла: вместо заточенных или экструдированных ребер мы припаяли тепловые трубки к стопке ребер на молнии высокой плотности. Плавники молнии отштампованы из тонких алюминиевых листов и скреплены между собой. Они обеспечивают огромную площадь поверхности, но невероятно легкие и полые.
Результатом стал высокоэффективный тепловой модуль мощностью 350 Вт, который поддерживал безопасную температуру перехода, одновременно удовлетворяя строгим ограничениям по весу промышленного монтажного оборудования.
Промышленное оборудование для преобразования энергии, такое как частотно-регулируемые приводы и модули железнодорожной тяги, генерирует экстремальные тепловые нагрузки, которые могут привести к катастрофическому отказу системы.
Радиаторы с ребрами на молнии, оснащенные прочными тепловыми трубками, повышают эффективность охлаждения светодиодных и IGBT-модулей мощностью 550 Вт. Точная интеграция тепловых трубок снижает температуру перехода значительно эффективнее, чем отдельные массивы ребер, обеспечивая критически важную надежность системы.
При работе с модулями IGBT (биполярный транзистор с изолированным затвором) мощностью 550 Вт и более термоциклирование является жестоким. Необходимо активно управлять теплом, чтобы предотвратить разрушение кремниевого кристалла из-за термического напряжения.
Для клиента из сектора силовой электроники мы разработали сверхмощный индивидуальный радиатор с тепловой трубкой мощностью 550 Вт.
Архитектура: мы использовали толстые 8-миллиметровые тепловые трубки из спеченной меди для обработки массивного потока пара, необходимого для нагрузки 550 Вт. Эти трубы были глубоко заделаны в толстую медную опорную пластину, чтобы поглотить первоначальный тепловой удар.
Стек ребер: тепловые трубки направляли тепловую энергию в массивный массив взаимосвязанных ребер на молнии, разработанный специально для взаимодействия с высокоскоростными промышленными вентиляторами охлаждения.
Без тепловых трубок базовая пластина достигла бы критической температуры отказа в течение нескольких секунд после скачка напряжения при полной нагрузке. Интеграция тепловой трубки обеспечила тепловой запас, необходимый для безопасной работы модулей IGBT при максимальной продолжительной мощности.
Выбор правильной тепловой архитектуры — это сложный баланс теплового потока, пространственных ограничений, ограничений по весу и производственных бюджетов.
В KingKa Tech наша собственная команда исследований и разработок имеет более чем 25-летний опыт работы в области теплотехники и обработки на станках с ЧПУ. Имея более чем 15-летний опыт разработки и производства мощных решений по управлению температурным режимом, мы не полагаемся на догадки. Мы предоставляем полный комплекс услуг: от первоначального теплового моделирования CFD до точного производства и окончательных испытаний сборки.
Независимо от того, требуется ли вашему проекту монолитная плотность теплоотвода со скосом или исключительная рассеиваемая мощность модуля охлаждения с тепловыми трубками мощностью 550 Вт , мы подбираем геометрию и материалы, чтобы гарантировать стабильность вашей системы.
Готовы устранить узкие места в системе теплоснабжения? Отправьте нам свои CAD-модели и требования к тепловой нагрузке для комплексного инженерного анализа, и мы создадим решение, которое будет работать под давлением.
1. Какова фактическая теплопроводность тепловой трубки?
В то время как твердая чистая медь проводит тепло со скоростью ~ 400 Вт/мК, в тепловой трубке используется испарение с фазовым переходом. Его эффективная теплопроводность может варьироваться от 10 000 Вт/мК до более 100 000 Вт/мК, в зависимости от длины и температуры, что эффективно устраняет сопротивление растеканию.
2. Когда мне следует выбирать ребра со скосом вместо экструдированных?
Вам следует выбирать ребра со скошенным краем, если пространство вашей системы сильно ограничено (например, сервер высотой 1U), но у вас высокая тепловая нагрузка. Зачистка позволяет значительно увеличить плотность ребер и сделать их тоньше, увеличивая площадь поверхности сверх того, чего можно достичь при традиционной экструзии.
3. Всегда ли медные радиаторы лучше алюминиевых?
С термической точки зрения да, поскольку медь (~ 400 Вт/мК) проводит тепло почти в два раза быстрее, чем алюминий высокой чистоты (~ 170–226 Вт/мК). Однако медь примерно в три раза тяжелее и дороже, поэтому предпочтение отдается алюминию, когда вес и бюджет являются строгими ограничениями.
4. Что такое ребра-молнии и зачем их использовать с тепловыми трубками?
Ребра молнии штампуются из тонких металлических листов (алюминия или меди) и механически сцепляются в стопку. Они обеспечивают огромную площадь поверхности при весе, составляющем долю веса твердого радиатора. Их припайка к тепловым трубкам позволяет создать сверхлегкий и высокопроизводительный модуль охлаждения.
5. Как KingKa Tech обеспечивает надежность модулей тепловых трубок?
Наши собственные научно-исследовательские группы и группы по обработке с ЧПУ тщательно тестируют все узлы тепловых трубок. Мы обеспечиваем идеальное соединение между тепловой трубкой и основанием (часто с использованием технологии Hi-Contact) и тестируем модули при моделируемых тепловых нагрузках, чтобы гарантировать производительность перед массовым производством.
6. Могут ли тепловые трубки работать, если они установлены в перевернутом положении?
Это зависит от внутренней структуры фитиля. Высококачественные фитили из спеченного порошка (которые мы обычно используем) обеспечивают сильное капиллярное действие, способное возвращать жидкость к источнику тепла против силы тяжести, хотя производительность всегда оптимальна, когда сила тяжести способствует обратному потоку.
7. Может ли твердотельный теплоотвод выдержать нагрузку 300 Вт?
Это маловероятно, если только источник тепла физически не очень велик (распределяет тепло), а радиатор не массивен с высокоскоростным потоком воздуха. Для концентрированных нагрузок мощностью более 300 Вт обычно требуются тепловые трубки или испарительные камеры, чтобы предотвратить скачок температуры перехода.
