В современном технологическом мире электронные устройства повсюду-смартоффоны, ноутбуки, игровые приставки и даже промышленные машины мощности нашей повседневной жизни. Но поскольку эти устройства становятся более мощными, они генерируют больше тепла. Без надлежащего управления это тепло может замедлить производительность, компоненты повреждения или даже представлять риски безопасности. Вот где появляются радиаторы . В этом руководстве мы рассмотрим, что такое радиатор, как он работает, различные доступные типы, его приложения и советы по выбору правильного для ваших нужд. Являетесь ли вы техническим энтузиастом или профессиональными решениями, ищущих решения, эта статья даст вам знания, чтобы понять и эффективно применять технологию радиатора.
Граам -раковина -это устройство, предназначенное для поглощения, переноса и рассеивания тепла из теплогенерирующего компонента, такого как процессор или модуль питания, для предотвращения перегрева. Обычно изготовленные из материалов с высокой теплопроводностью, например, алюминиевой или медной, раковины выжимают, чтобы отодвинуть тепло от чувствительной электроники и высвобождения его в окружающую среду. Они часто имеют плавники или другие конструкции, чтобы максимизировать площадь поверхности, повышая их способность эффективно сбросить тепло.
Граативные раковины необходимы в устройствах, где контроль температуры имеет решающее значение. Без них компоненты, такие как процессоры или светодиоды, могут преждевременно потерпеть неудачу. Короче говоря, радиатор действует как молчаливый опекун, гарантируя, что ваше оборудование работает плавно и длится дольше.
Понимание того, как функционирует радиатор требует взгляда на основные принципы теплопередачи: конвекция , проводимости и излучение.
Процесс начинается, когда тепло от источника - как компьютерный процессор - входит в основу радиатора, который находится в прямом контакте с компонентом. Материалы, такие как медь (с теплопроводности ~ 400 Вт/м · к) или алюминий (~ 200 Вт/м · к), преуспевают при быстрое проведение этого тепла до плавников радиатора или расширенных поверхностей.
Как только тепло достигнет плавников, он переведен в окружающий воздух через конвекцию. Это может произойти естественным образом (пассивное охлаждение), когда появляется теплый воздух, а более прохладный воздух занимает свое место, или его можно ускорить с вентилятором (активное охлаждение), чтобы усилить воздух через плавники, усиливая рассеяние тепла.
Небольшое количество тепла также испускается в виде инфракрасного излучения с поверхности радиатора. Хотя это играет незначительную роль по сравнению с проводимостью и конвекцией, это способствует общему процессу охлаждения, особенно в высокотемпературных средах.
Объединяя эти механизмы, радиатор эффективно снижает температуру источника тепла, сохраняя его в безопасных рабочих пределах. Дизайн - будь то размер плавников, используемый материал или добавление вентилятора - определяет, насколько эффективно он работает.
Граативные раковины бывают разных форм, каждый из которых подходит для конкретных потребностей. Вот разбивка наиболее распространенных типов:
Пассивные радиаторы полагаются исключительно на естественную конвекцию и радиацию, чтобы рассеять тепло. У них нет движущихся частей, заставляя их молчать и надежны. Обычно показывая большие плавники, чтобы максимизировать площадь поверхности, они идеально подходят для устройств с низким энергопотреблением, таких как светодиодные фонари или небольшая электроника, где шум является проблемой. Однако их охлаждающая способность ограничена по сравнению с активными решениями.
Активные радиаторы соединяют традиционный радиатор с вентилятором или воздуходувка, чтобы натягивать воздух через плавники. Это повышает эффективность охлаждения, что делает их идеальными для высокопроизводительных устройств, таких как игровые ПК или серверные процессоры. Компромисс? Они шумнее и требуют энергии, которая может немного увеличить потребление энергии.
Жидкое охлаждение выводит на тепло рассеяние до следующего уровня. Эти системы используют охлаждающую жидкость - обычно воду или специализированную жидкость - окружают насос для унесения тепла от источника. Затем тепло рассеивается через радиатор. Жидко-охлаждаемые радиаторы превосходят в сценариях с высоким уровнем нагреть, такие как центры обработки данных или разгоночные игровые установки, хотя они более сложны и дорогостоят для установки.

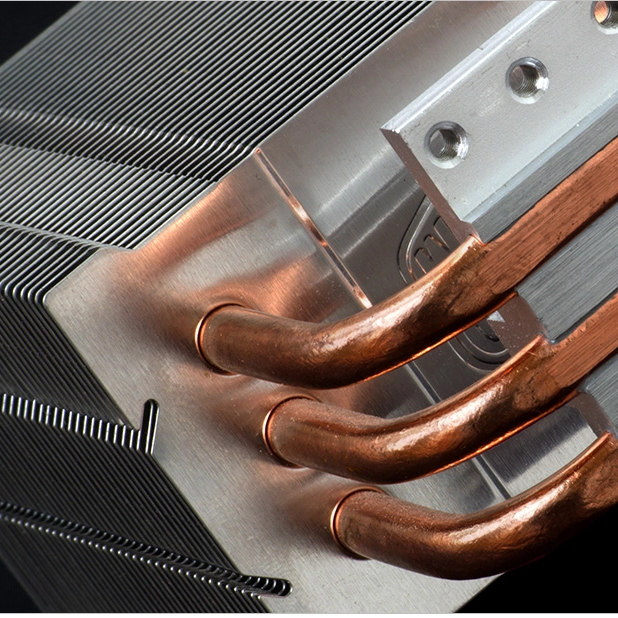

Тепловые трубы используют герметичную трубку, заполненную рабочей жидкостью, которая испаряется на горячем конце (рядом с источником тепла) и конденсируется на прохладном конце, быстро передавая тепло. Часто в сочетании с плавниками тепловые раковины являются компактными, но мощными, что делает их первыми для ноутбуков и электроники с ограниченной пространством.
Изготовленные путем проталкивания алюминия через кубик, экструдированные радиаторы являются экономически эффективными и универсальными. Их простые конструкции FIN соответствуют широкому спектру применений, от потребительской электроники до промышленного оборудования. Они набирают баланс между производительностью и доступностью.
Обоснованные раковины изготовлены путем бритья тонких плавников из твердого металлического блока, что позволяет более плотно расстоять и большую площадь поверхности. Это делает их высокоэффективными для потребностей в охлаждении высокой плотности, таких как телекоммуникационное оборудование или усилители мощности, хотя они более дорогие из-за производственного процесса.
Каждый тип имеет свои сильные и слабые стороны, поэтому правильный выбор зависит от вашего конкретного приложения, бюджета и требований к эффективности.
Граативные раковины вездесущи в разных отраслях, играя жизненно важную роль в обеспечении бесперебойной работы технологий. Вот несколько ключевых областей, где они сияют:
На ПК на радиаторы охлаждают процессоры, графические процессоры и расходные материалы. Без них современные процессоры будут производить производительность или стержень под тяжелыми рабочими нагрузками, такими как игры или редактирование видео. Меньшие радиаторы также защищают компоненты в телевизорах, маршрутизаторах и игровых консолях.
Электрические транспортные средства (EV) полагаются на радиаторы для управления теплом в аккумуляторных пакетах и электронике. Эффективное охлаждение обеспечивает более длительное время автономной работы и более безопасную работу, особенно во время быстрой зарядки или высокоскоростного вождения.
Тяжелая механизм, такие как моторные приводы и инверторы, генерирует значительное тепло во время работы. Граативные раковины сохраняют эти системы стабильными, предотвращая простоя на фабриках или настройках возобновляемой энергии, таких как солнечные инверторы.
Смартфоны, таблетки и носимые устройства используют миниатюрные радиаторы или тепловые распределители для управления теплом от процессоров и батарей. Это сохраняет удобные устройства, чтобы удерживать и продлевает их срок службы.
В таких оборудовании, как машины МРТ или лазерные системы, радиаторы сохраняют точность и надежность чувствительной электроники, обеспечивая постоянную производительность во время критических процедур.
От крошечных гаджетов до массивных промышленных систем, радиаторы являются незамеченными героями теплового управления.
Выбор радиатора-это не одноразмерное решение. Вот пошаговое руководство по поиску идеальной посадки:
Начните с расчета тепловой выходной сигнала вашего устройства, измеренного в ваттах. Высокопроизводительный процессор может производить 100–200 Вт, в то время как небольшой светодиод может генерировать всего 5–10 Вт. Совместите тепловую емкость радиатора с этой нагрузкой.
Измерьте доступное пространство в вашем устройстве. Осроченная активная радиатор не будет работать в стройном ноутбуке, но тепловая труба или экструдированная конструкция может. Варианты высоты, ширины и монтажа - все это имеет значение.
Выберите между пассивным, активным или жидким охлаждением в зависимости от ваших потребностей. Тихая операция? Иди пассивно. Максимальная производительность? Активное или жидкое охлаждение может потребоваться.
Алюминий легкий и доступный, идеально подходит для большинства приложений. Медь предлагает превосходную теплопередачу, но более тяжелее и дороже - наилучшим образом для чрезвычайных требований к охлаждению.
Будет ли устройство работать на пыльной фабрике или влажном климате? Пыль может засорить плавники, снижая эффективность, в то время как влажность может вызвать устойчивые к коррозии покрытия. Совместите радиатор до окружающей среды.
Высококачественные решения, такие как жидкое охлаждение или камирующие плавники, обеспечивают максимальную производительность, но деформационные бюджеты. Для многих применений экструдированный алюминиевый радиатор обеспечивает достаточное охлаждение по более низкой цене.
Если возможно, моделируйте или прототипируйте свою настройку. Тепловые испытания гарантируют, что радиатор удовлетворяет ваши потребности, не переполняя или не занимается инженером раствора.
Взвешивая эти факторы, вы попадете на радиатор, который сохраняет ваше оборудование прохладным, не разбивая банк.
Граативные раковины являются незаменимыми в нашем все более связанном мире, тихо гарантируя, что наши устройства работают в своих лучших проявлениях. От пассивных конструкций охлаждения тихого домашнего прибора до жидких систем, питающих шумный центр обработки данных, радиаторы бывают всех форм и размеров для удовлетворения разнообразных потребностей. Понимание их типов, работы и приложений дает вам возможность принимать обоснованные решения - обновляете ли вы ПК или проектируете новый продукт.
В Kingka мы потратили более десяти лет совершенствования решений для теплового управления. Наш опыт в области индивидуальных радиаторов и систем жидкого охлаждения помогает клиентам в разных отраслях, сохраняющих свои технологии. Нужно адаптированное решение? Наша команда здесь, чтобы помочь с дизайном, симуляцией и производством - каждый раз отдавая надежную производительность.
