Ваше электронное устройство перегревает, или ваши усилия по изоляции зданий не хватает? Ответ часто заключается в понимании термического сопротивления . Тепловое сопротивление является мерой противодействия материала или системы системы тепла, что указывает на то, насколько эффективно он изолирует или препятствует переносу тепловой энергии. Эта статья будет углубляться в его определение, расчет, важность в различных приложениях, факторы, влияющие на нее, и стратегии, чтобы минимизировать его для оптимального теплового управления.
Термическое сопротивление является количественной мерой того, насколько материал или компонент противостоят потоку тепла. Это взаимная теплопроводности, которая означает способность материала переносить тепло.
Выражается в единицах келвинов на ватт (к/Вт) или градусам по Цельсию на ватт (° C/Вт), термическое сопротивление количественно определяет разницу температуры, необходимые для передачи определенного количества тепловой энергии через материал или систему. Более высокое значение термического сопротивления указывает на более бедный тепловой проводник или лучший изолятор, что означает, что необходимо больше разности температур, чтобы протолкнуть такое же количество тепла. И наоборот, материалы с низкой термостойкостью легко позволяют проходить тепло. Эта концепция имеет решающее значение для проектирования систем, которые либо направлены на то, чтобы сохранить тепло (изоляцию), либо эффективно рассеять его (охлаждение).
Термическое сопротивление может быть применено к:
Материалы: внутреннее свойство конкретного материала (например, изоляция из стекловолокна имеет высокое тепловое сопротивление). Это часто связано с 'специфическим термическим сопротивлением ' или R-значением.
Компоненты/сборки: Сопротивление определенного количества или формы материала или даже интерфейсов между материалами (например, тепловое сопротивление пакета процессора или теплового материала интерфейса). Это обычно называют 'Абсолютным термическим сопротивлением. '
Системы: кумулятивное сопротивление всего теплового пути, от источника тепла до окружающей среды.
Понимание этой фундаментальной концепции жизненно важно в разных областях, от архитектурной изоляции до передового охлаждения электроники.

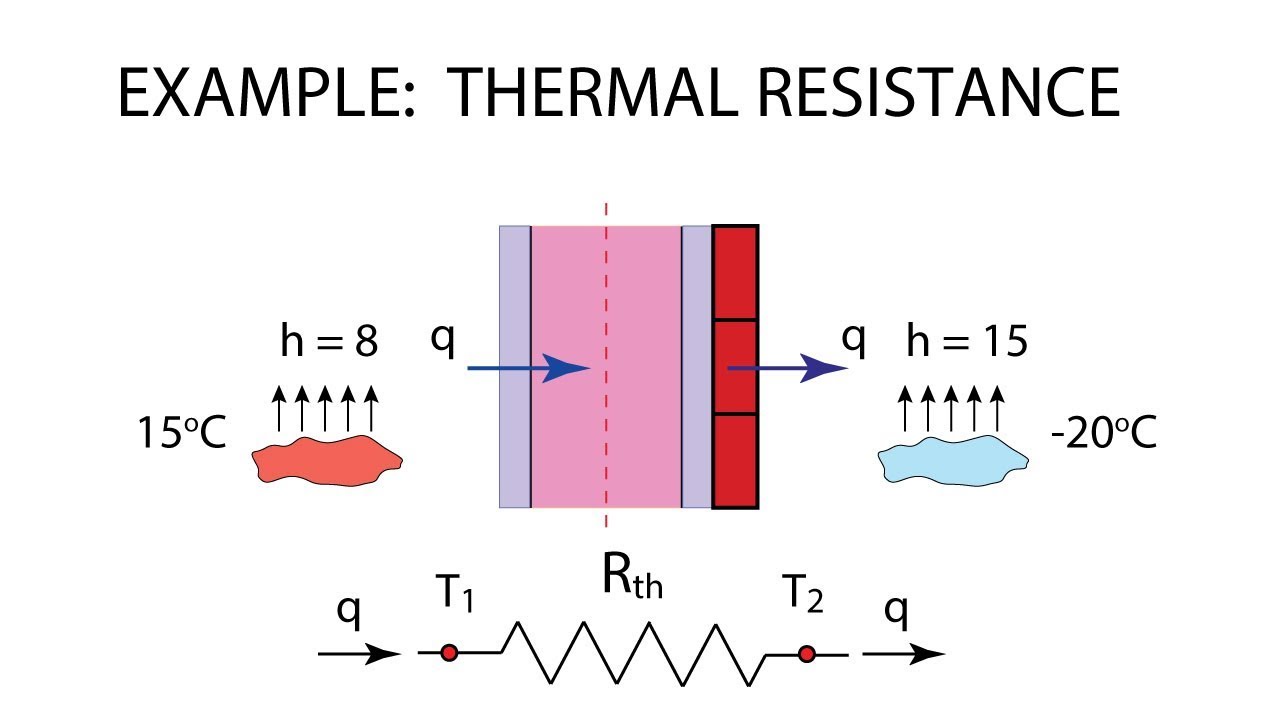

Тепловое сопротивление рассчитывается путем деления разности температур на материал или системы на скорость теплового потока через него. Эта связь отражает закон Ом в электрических цепях, где напряжение (разность температур) приводит к тому, что ток (тепловой поток) против сопротивления.
Общая формула для абсолютного термического сопротивления (rθ) - это:
R_θ = deltat/q
Где:
R_θ = тепловое сопротивление (K/W или ° C/W)
Deltat = разница в температуре по всему материалу или системе (K или ° C)
Q = скорость теплового потока (ватты)
Для проводящего термического сопротивления через плоский слой материала расчет включает его толщину, теплопроводность и площадь поперечного сечения:
R_cond = l/(kcdota)
Где:
L = толщина материала (метры)
K = теплопроводность материала (W/M · K)
A = площадь поперечного сечения, перпендикулярно тепловому потоку (м⊃2;)
Эта формула подчеркивает, что более толстый материал, или один с более низкой теплопроводности, будет иметь более высокое тепловое сопротивление. В практическом применении общее термическое сопротивление системы часто включает в себя ряд отдельных сопротивлений, в том числе:
Проводящее сопротивление: в сплошных материалах.
Конвективное сопротивление: между поверхностью и жидкостью (например, воздух, жидкость).
Радиационное сопротивление: между поверхностями через электромагнитные волны.
Контактное сопротивление: на границе раздела между двумя контактными поверхностями.
Инженеры суммируют эти индивидуальные сопротивления, чтобы определить общее термическое сопротивление сложной системы, такой как процессор, его тепловой материал границы раздела, радиатор и окружающий воздух.
Тепловое сопротивление имеет первостепенное значение в охлаждении электроники, поскольку он напрямую определяет рабочую температуру компонента, которая влияет на производительность, надежность и продолжительность жизни. Высокое тепловое сопротивление может привести к разрушению устройства.
В электронике такие компоненты, как процессоры, графические процессоры и транзисторы питания, генерируют значительное тепло. Если это тепло не эффективно рассеивается, внутренняя температура компонента (температура соединения) повышается. Производители определяют максимальную безопасную рабочую температуру для электронных компонентов. Превышение этого предела может вызвать:
Термическая дроссель: компонент автоматически уменьшает свою тактовую скорость или мощность, чтобы снизить его температуру, что приводит к значительному падению производительности.
Снижение надежности: высокие температуры ускоряют деградацию материала, что приводит к преждевременному разрушению компонентов.
Сокращенный срок службы: каждые увеличение рабочей температуры на 10 ° C может вдвое сократить срок службы полупроводникового устройства.
Чтобы обеспечить надежную и устойчивую производительность, инженеры должны разработать системы охлаждения, которые поддерживают температуру соединения компонента ниже максимального предела. Это достигается путем минимизации общего термического сопротивления от теплогенерирующего соединения до окружающей среды. Например, эффективность охладителя процессора часто определяется количественно по его термическому сопротивлению (например, ° C/W), что указывает на то, сколько градусов CPU будет подняться выше окружающей среды на ватт рассеянного тепла. Более низкое тепловое сопротивление означает лучшее охлаждение и, следовательно, лучшую производительность и долговечность для электронного устройства.
На термическое сопротивление влияет комбинация свойств материала, геометрических соображений, характеристик поверхности и условий окружающей среды, каждая из которых играет решающую роль в препятствующем тепловом потоке.
Понимание этих факторов является ключом к разработке эффективных решений для теплового управления для различных применений.
Свойства материала:
Теплопроводность (k): Это самый прямой фактор. Материалы с высокой теплопроводности (например, медь, алюминий) имеют низкое тепловое сопротивление, что делает их идеальными для радиаторов . Материалы с низкой теплопроводности (например, стекловолокно, пена) обладают высоким тепловым сопротивлением, что делает их превосходными изоляторами.
Удельная теплоемкость: хотя и не в формуле тепловой сопротивления, способность материала хранить тепло влияет на его переходное тепловое поведение.
Геометрия:
Толщина (L): Для проводящего теплообмена более толстый слой материала увеличивает тепловое сопротивление.
Площадь поперечного сечения (а): большая площадь, перпендикулярная тепловому потоку, уменьшает тепловое сопротивление. Вот почему радиаторы используют плавники, чтобы максимизировать площадь поверхности.
Форма и ориентация: общая форма и то, как ориентирован компонент, могут повлиять на конвективные и радиационные пути теплопередачи, что влияет на общее тепловое сопротивление.
Характеристики поверхности:
Шероховатость поверхности: когда находятся в контакте с двумя поверхностями (например, процессор и радиатор ), микроскопические воздушные зазоры существуют из -за шероховатости. Воздух является плохим тепловым проводником, что приводит к сопротивлению тепловым контактом . Более плавные поверхности уменьшают эти пробелы.
Имиссермация: для радиационного теплопередачи, излучательница поверхности (ее способность испускает тепловое излучение) играет роль. Более высокая излучательная способность может снизить радиационное тепловое сопротивление.
Условия окружающей среды:
Температура окружающей среды: температура окружающего воздуха или жидкости влияет на разницу в температуре, приводящая к теплопереносу.
Свойства жидкости (для конвекции): для конвективного теплопередачи свойства жидкости (например, вязкость, плотность, удельная тепло) и его скорость (например, скорость вентилятора) значительно влияет на тепловое сопротивление. Более быстрый поток воздуха или более проводящих жидкостей (например, вода в жидком охлаждении) снижает конвективную сопротивление.
Давление: может влиять на плотность газов и, следовательно, конвективный теплопередача.
Взаимодействие этих факторов определяет общее тепловое сопротивление, направляя инженеров по выбору материала, конструкции компонентов и интеграции системы для оптимизированных тепловых характеристик.
Снижение тепловой сопротивления имеет первостепенное значение для улучшения рассеяния тепла в системах от микроэлектроники до зданий. Стратегии сосредоточены на улучшении проводимости, конвекции и минимизации потерь интерфейса.
Нацеливаясь на определенные точки в пути теплопередачи, инженеры могут значительно снизить общее тепловое сопротивление и улучшить тепловые характеристики.
Вот ключевые стратегии для снижения теплового сопротивления:
Повысить проводящую сопротивление (внутри материалов):
Используйте материалы с высокой теплопроводности: используйте такие материалы, как медь или алюминий для радиаторов и теплопроводителей вместо менее проводящих металлов или пластмасс.
Увеличьте площадь поперечного сечения: проектируйте компоненты с большими площадями для теплового потока, такими как более толстые основания радиатора или более широкие тепловые распределители.
Уменьшите толщину: минимизируйте толщину любых теплопроводящих слоев, где это возможно.
Минимизируйте сопротивление теплового контакта (на интерфейсах): это часто является наибольшим отдельным сопротивлением в пути охлаждения.
Улучшение гладкости поверхности: убедитесь, что поверхности спаривания сильно отполированы и плоски для уменьшения воздушных зазоров.
Увеличение контактного давления: более высокое монтажное давление между компонентами (например, процессором и радиатором ) помогает сгладить поверхности и уменьшить пустоты воздуха.
Нанесите материалы теплового интерфейса (TIMS): используйте тепловую смазку, тепловые прокладки или жидкий металл между контактными поверхностями (например, CPU IHS и основание для радиатора ). TIMS заполняет микроскопические воздушные зазоры, заменяя их более термически проводящей средой.
Увеличить конвективное сопротивление (между поверхностью и жидкостью):
Увеличьте площадь поверхности: используйте расширенные поверхности, такие как плавники (в радиаторах ), чтобы максимизировать площадь контакта с охлаждающей жидкостью (воздух или жидкость).
Увеличьте скорость жидкости. Используйте вентиляторы для конвекции или насосов принудительного воздуха для жидкого охлаждения, чтобы увеличить скорость охлаждающей жидкости на горячих поверхностях.
Улучшение свойств жидкости: используйте жидкости с более высокой удельной тепловой и теплопроводности (например, вода в жидком охлаждении превосходит воздух).
Используйте устройства с изменением фазы:
Тепловые трубы и пары: эти устройства резко снижают эффективное тепловое сопротивление, используя испарение и конденсацию для быстрого переноса или распределения тепла по поверхности, часто превосходя проводники с твердым металлом по порядку.
Оптимизируйте радиационное сопротивление (для высокотемпературных приложений):
Эмиссионность поверхности: для более горячих компонентов нанесение покрытий с высокой излучательной способностью может улучшить теплопередачу посредством излучения в окружающую среду.
Реализация этих стратегий, часто в сочетании, обеспечивает целостный подход к тепловому управлению, обеспечивая оптимально компоненты, обеспечивающие оптимальные работы компонентов.
Тепловое сопротивление и теплопроводность обратно связаны, но описывают различные аспекты теплового потока. Теплопроводность - это внутреннее свойство материала, указывающее на его способность проводить тепло, в то время как тепловое сопротивление количественно определяет оппозицию определенного объекта или системы тепловому потоку, учитывая его геометрию и интерфейсы.
Вот разбивка их ключевых различий:
В более простых терминах, если теплопроводность говорит вам, насколько хорош материал для проведения тепла, термическое сопротивление говорит вам, насколько конкретный кусок этого материала (или целую систему) защищает тепловой поток, учитывая его размеры и любые барьеры на пути. Например, медь обладает высокой теплопроводностью. Тем не менее, очень тонкий, маленький кусочек меди может все еще иметь более высокое тепловое сопротивление, чем большой, толстый кусок алюминия, из -за геометрии. Для инженеров охлаждения тепловое сопротивление является более практичной метрикой, поскольку он напрямую связан с повышением температуры в реальной системе.
Термическое сопротивление является фундаментальной концепцией теплопередачи, количественно определяющей оппозицию материала или системы на тепловой поток. Он измеряется в K/W или ° C/W и обратно связан с теплопроводимостью. Понимание и управление термическим сопротивлением имеет решающее значение для различных применений, от повышения энергоэффективности в зданиях до предотвращения теплового дросселя и обеспечения долговечности в высокоэффективной электронике. Факторы, такие как проводимость материала, геометрия компонентов, поверхностные интерфейсы и условия окружающей среды, все это значительно влияет на это сопротивление. Стратегически минимизируя тепловое сопротивление посредством выбора материала, оптимизированной конструкции и использования современных материалов теплового интерфейса или устройств с фазовым изменением, инженеры могут достичь превосходного теплового управления, что позволяет системам эффективно и надежно работать даже при требовательных тепловых нагрузках.
