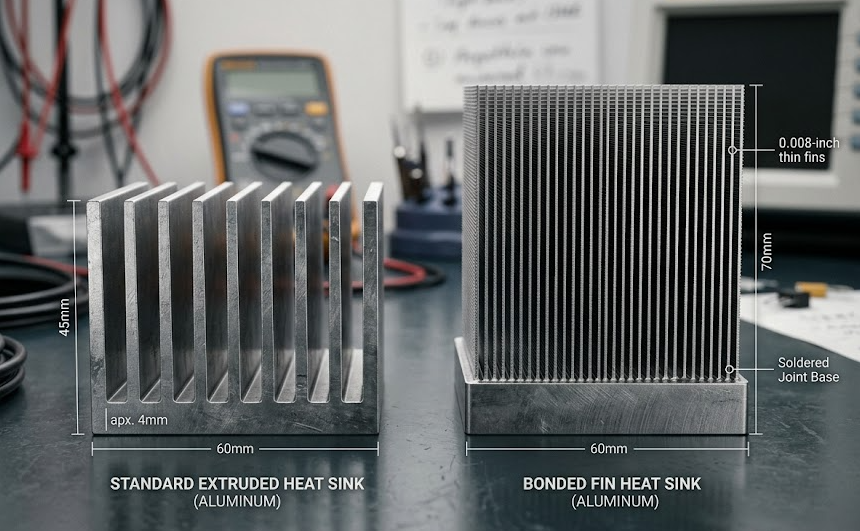

Связанный плавник против. Экструдированные радиаторы: что лучше высокого теплового потока?

Поскольку электронные компоненты становятся меньше и экспоненциально более мощными, инженеры-термотехники сталкиваются с критическим узким местом: высоким тепловым потоком. Когда в высококонцентрированном кремниевом кристалле генерируется огромное количество энергии, рассеивание этого тепла достаточно быстро, чтобы предотвратить сбой системы, становится главной инженерной задачей.

При проектировании тепловой архитектуры метод изготовления радиатора определяет тепловой потолок. Сегодня мы разрешим спор о связных ребрах и экструдированных радиаторах и определим, какая технология является настоящим чемпионом в охлаждении с экстремальной плотностью мощности.

1. Проблема высокого теплового потока в современной электронике

Высокий тепловой поток означает интенсивную концентрацию тепловой энергии на очень небольшой площади поверхности (измеряется в Ваттах на квадратный сантиметр, Вт/см⊃2;). Стандартные процессоры могут равномерно выделять умеренное тепло, но современные IGBT (биполярные транзисторы с изолированным затвором), усовершенствованные графические процессоры и мощные лазеры производят интенсивные, локализованные тепловые всплески.

Если радиатор не может мгновенно отвести это тепло от источника и распространить его в окружающий воздух, компонент пострадает от теплового дросселирования, ухудшения производительности и, в конечном итоге, катастрофического отказа. Чтобы справиться с высоким тепловым потоком, радиатору необходимы две вещи: быстрое распространение тепла у основания и большая площадь конвективной поверхности.

2. Физические ограничения традиционных экструдированных радиаторов

Экструзия алюминия является наиболее распространенным и экономически эффективным процессом производства радиаторов в мире. Нагретый алюминий проталкивается через стальную матрицу для создания непрерывного профиля. При умеренных тепловых нагрузках это высокоэффективное решение.

Однако экструзия связана строгими физическими ограничениями. Стальная матрица может выдержать лишь определенное давление, прежде чем сломается. Из-за этого традиционные экструдированные радиаторы буквально упираются в «стену соотношения сторон».

• Толщина ребер: их невозможно сделать невероятно тонкими, потому что металл не будет проходить через матрицу должным образом.

• Высота плавника: их нельзя сделать исключительно высокими, так как тонкие зазоры в матрице могут сломаться под давлением экструзионного пресса.

В условиях высокого теплового потока стандартные профили просто не могут обеспечить большую площадь поверхности, необходимую для рассеивания тепловой нагрузки в ограниченном пространстве корпуса.

3. Нарушение границ с помощью радиатора с приклеенными ребрами

Именно здесь на помощь приходит технология склеенных ребер, которая нарушает правила производства. Вместо того, чтобы проталкивать металл через одну матрицу, радиатор с приклеенными ребрами отделяет ребра от опорной пластины. Основание имеет прецизионную обработку с узкими канавками, а отдельные ребра, штампованные или прокатанные из листового металла, вставляются в эти пазы.

Этот архитектурный сдвиг позволяет инженерам полностью обойти ограничения традиционной экструзии, предлагая значительно лучшие соотношения сторон, чем экструзии с тонкими ребрами:

• Чрезвычайная толщина ребер: склеенные ребра могут быть изготовлены толщиной до 0,008 дюйма (около 0,2 мм), что позволяет разместить еще десятки ребер на той же площади.

• Экстремальная высота ребер: если превысить ограничение по высоте экструзии, высота склеенных ребер может легко превысить 2 дюйма (около 50,8 мм).

Сочетая ультратонкие ребра с высокой высотой, радиаторы со связанными ребрами максимизируют площадь поверхности конвективного рассеивания тепла, что делает их идеальным оружием против сильного теплового потока.

4. Наука соединения: надежность соединения.

Инженеры часто сомневаются в том, что сборка радиатора из отдельных частей может привести к серьезному термическому сопротивлению в месте соединения. Однако благодаря многолетнему опыту и проверенному производственному процессу это больше не является проблемой.

Чтобы обеспечить оптимальную эффективность теплопередачи и долгосрочную механическую надежность, мы используем передовые процессы склеивания. Плавники постоянно соединяются с основанием с помощью:

• Высокоэффективная термоэпоксидная смола: разработана для эффективного проведения тепла, обеспечивая при этом гибкое, виброустойчивое соединение.

• Передовые методы пайки: создание почти монолитного соединения металл-металл для минимального термического сопротивления.

Кроме того, все используемые материалы — от алюминиевых или медных оснований с высокой проводимостью до связующих веществ — строго соответствуют требованиям RoHS, что гарантирует соответствие ваших мощных решений по охлаждению мировым стандартам окружающей среды и безопасности.

5. Преодоление высоких тепловых потоков в полевых условиях

Если посмотреть на то, как сегодня решаются тепловые проблемы в полевых условиях, становится очевидным отход от стандартной экструзии. Возьмем, к примеру, промышленные приводы и инверторы возобновляемой энергии. Эти системы в значительной степени полагаются на модули IGBT, которые генерируют экстремальный локализованный тепловой поток. Экструдированный радиатор просто не может распространять это тепло достаточно быстро. Перейдя на гибридный радиатор со связанными ребрами — обычно с использованием основания из чистой меди для мгновенного распространения тепла и высоких алюминиевых ребер для увеличения площади поверхности — инженеры могут успешно стабилизировать температуру перехода и предотвратить дорогостоящие отключения инвертора.

Телекоммуникационная отрасль сталкивается с аналогичным препятствием. Современные удаленные радиоголовки 5G (RRH) оснащены мощными усилителями сигнала. Эти устройства часто размещаются в полностью герметичных наружных шкафах с пассивным охлаждением, где вентиляторы с принудительной подачей воздуха склонны к выходу из строя. Поскольку технология склеенных ребер позволяет использовать высоту ребер более 2 дюймов, эти телекоммуникационные корпуса могут улавливать максимальный поток окружающего воздуха, полностью полагаясь на естественную конвекцию, обеспечивающую идеальное охлаждение оборудования без необходимости использования механических вентиляторов.

Мы видим, что тот же самый принцип применяется в автомобильном секторе, в частности, в устройствах быстрой зарядки постоянного тока EV уровня 3. Эти киоски выдают сотни киловатт электроэнергии, создавая огромные тепловые всплески в модулях преобразования энергии, однако внутреннее пространство сильно ограничено. Используя ультратонкие ребра толщиной 0,008 дюйма, разработчики систем охлаждения значительно увеличили площадь внутренней поверхности внутри этого компактного корпуса. Это легко справляется с высоким тепловым потоком во время быстрых циклов зарядки, сохраняя при этом физический размер зарядной станции максимально компактным.

6. Матрица параллельного сравнения

7. От прототипирования к массовому производству: выбор подходящего партнера

При работе с высоким тепловым потоком теоретическая математика должна подкрепляться точностью производства. Вам нужен партнер, способный реализовать сложную тепловую архитектуру в большом масштабе.

Имея многолетний опыт в сфере высококачественного управления температурным режимом, наша команда инженеров предлагает полный комплекс услуг. От первоначальной термической консультации и индивидуального проектирования САПР до быстрого прототипирования для физических испытаний, мы гарантируем, что ваше решение со связующими ребрами будет усовершенствовано, прежде чем плавно перейти к массовому производству со строгим контролем качества.

Не позволяйте высокому тепловому потоку ограничивать производительность вашей системы. [Свяжитесь с нашей командой инженеров сегодня], чтобы обсудить ваши тепловые узкие места и запросить индивидуальное предложение на изготовление прототипа радиатора со связанными ребрами, специально разработанного специально для вашего шасси.

Часто задаваемые вопросы (FAQ)

1. Что такое радиатор с приклеенными ребрами?

Это высокопроизводительное охлаждающее устройство, изготовленное путем обработки канавок на металлической опорной пластине с помощью станка с ЧПУ, вставки отдельных листов ребер в эти канавки и их надежного соединения с использованием высокоэффективной термической эпоксидной смолы или методов пайки.

2. Почему приклеенное ребро лучше экструдированного радиатора с точки зрения высокого теплового потока?

Высокий тепловой поток требует огромной площади поверхности для рассеивания концентрированной тепловой энергии. Склеенные ребра обходят физические ограничения экструзии, позволяя создавать ультратонкие ребра (до 0,008 дюйма) и чрезвычайно высокие профили (более 2 дюймов), которые помещают гораздо большую площадь охлаждения в то же пространство.

3. Будет ли эпоксидное соединение вызывать перегрев?

Нет. Мы используем специализированную высокоэффективную термоэпоксидную смолу или методы прямой пайки металлов. Эти проверенные производственные процессы создают прочную механическую связь и отличный тепловой мост, обеспечивая быстрый поток тепла от основания к кончикам ребер.

4. Могу ли я использовать медную основу с алюминиевыми ребрами?

Да, это одно из самых больших преимуществ технологии склеенных ребер. Известный как гибридный радиатор, он сочетает в себе медное основание с высокой проводимостью (для распределения высокого теплового потока) и высокие легкие алюминиевые ребра (для эффективного рассеивания тепла в воздух и снижения веса).

5. Являются ли радиаторы со склеенными ребрами дороже, чем профилированные?

Для приложений с чрезвычайно большими объемами и низким энергопотреблением экструзия обходится дешевле. Однако для мощных устройств склеенные ребра устраняют необходимость в дорогих специальных экструзионных штампах и предотвращают сбои системы, что делает их гораздо более экономичными при охлаждении сред с высоким тепловым потоком.

6. Предлагаете ли вы прототипирование индивидуальных конструкций плавников?

Абсолютно. Мы предлагаем услуги полного жизненного цикла, от инженерных консультаций до быстрого прототипирования, что позволяет вам физически проверить тепловые характеристики и воздушный поток радиатора, прежде чем переходить к массовому производству.
