FSW (Сварка трением с перемешиванием ) Жидкая холодная тарелка

Пластины Kingka FSW (сварка трением с перемешиванием) для жидкостного охлаждения представляют собой одно из самых передовых и надежных решений в современная технология терморегулирования. Этот процесс использует твердотельная сварка принципы, позволяющие создавать исключительно прочные герметичные соединения без плавления основных материалов, обеспечивая превосходную структурную целостность и долговечность.

Понимание технологии сварки трением с перемешиванием

Сварка трением с перемешиванием (FSW) представляет собой процесс твердотельного соединения, при котором материал скрепляется посредством механическая деформация и теплота трения а не плавиться.
Неплавкий вращающийся инструмент со специально разработанным штифтом прижимается к месту соединения двух алюминиевых деталей. тепло трения и пластическая деформация размягчить материал чуть ниже точки плавления, вызывая его течь и смешиваться между двумя поверхностями.
В результате оксидный слой разрушается. молекулярная диффузия происходит, и высокопрочная металлургическая связка формируется — и все это без плавления и добавления присадочных материалов.

Этот твердотельный процесс обеспечивает:

• Минимальная деформация или остаточное напряжение

• Отсутствие пористости и загрязнений

• Отличная механическая и теплопроводность

• Стабильное и повторяемое качество сварки

Процесс производства пластин жидкостного охлаждения FSW

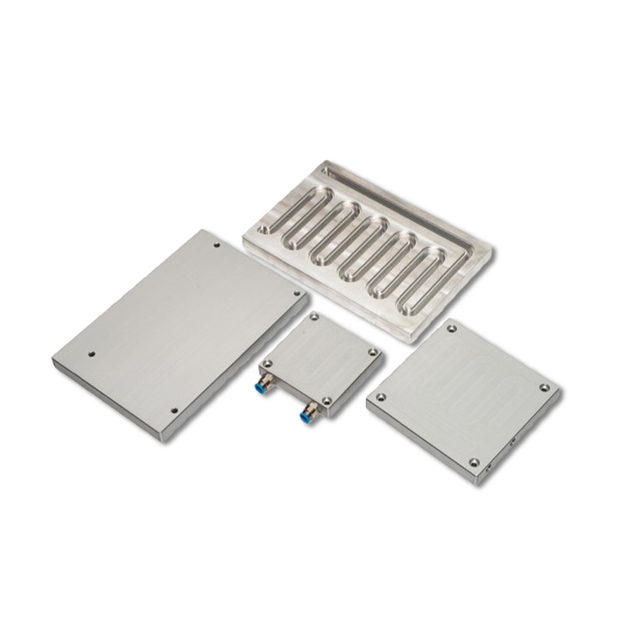

Кингка Жидкостные охлаждающие плиты FSW обычно состоят из две алюминиевые детали - а обработанная опорная плита и крышка.

1. Конструкция пути потока:
   Сложные каналы для потока жидкости, ребра и турбулизаторы точно обработаны на опорной плите с использованием оборудования с ЧПУ, чтобы максимизировать эффективность теплопередачи и турбулентность жидкости.

2. Твердотельное соединение:
   Затем верхняя пластина сварка трением с перемешиванием на основание с помощью высокоскоростного вертикального станка с ЧПУ. Один и тот же рабочий центр выполняет оба механическая обработка и сварка, обеспечивая точность и плавную интеграцию.

3. Отделка и сборка:
   После сварки поверхность отрезок для плоскостности и впускные/выпускные порты и отверстия для крепления компонентов добавляются по желанию заказчика.

Это приводит к прочная, герметичная холодная пластина который обеспечивает выдающуюся производительность в сложных температурных условиях.

Преимущества производительности холодных плит FSW

• Высокая тепловая эффективность: Сложные внутренние каналы потока оптимизируют распределение охлаждающей жидкости.

• Превосходная прочность и герметичность: Твердотельная сварка исключает пути утечки.

• Гибкость материала: Возможность присоединиться различные алюминиевые сплавы или разнородные металлы.

• Отличная плоскостность и стабильность размеров.

• Экологичность: Не требуется флюс, наполнитель или дополнительная очистка.

Приложения

Кингка Пластины жидкостного охлаждения, сваренные трением с перемешиванием идеально подходят для сложных приложений, требующих высокая надежность и удельная мощность, такой как:

• Электромобили (EV) и системы охлаждения аккумуляторов

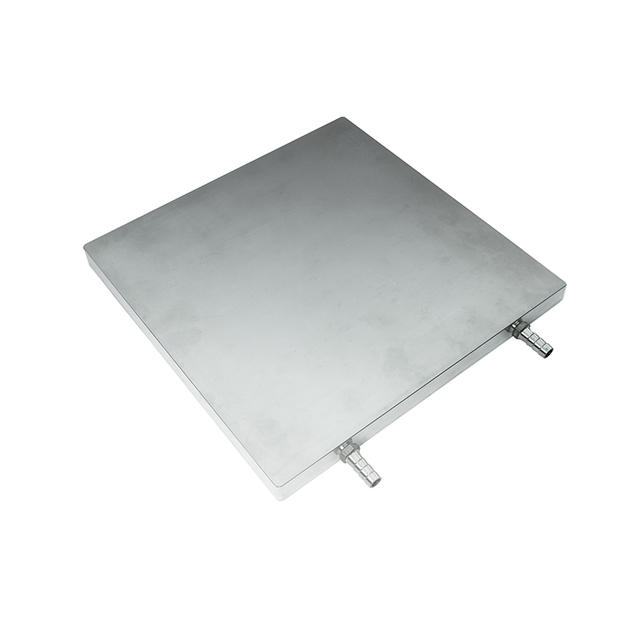

• Силовая электроника и модули IGBT

• Лазерные системы и оптические устройства

• Аэрокосмическая и оборонная электроника

• Возобновляемая энергия и высокопроизводительные вычисления (HPC)

Почему выбирают Кингку

Обладая глубокими знаниями в прецизионная обработка, технология FSW и индивидуальный тепловой расчетКомпания Kingka поставляет полностью интегрированные решения по охлаждению, которые точно отвечают инженерным требованиям и требованиям к производительности.
Наш Жидкостные охлаждающие плиты FSW предоставить клиентам идеальный баланс прочность, производительность и технологичность, решая общие тепловые проблемы, такие как перегрев, утечка и механическая нестабильность в системах большой мощности.
