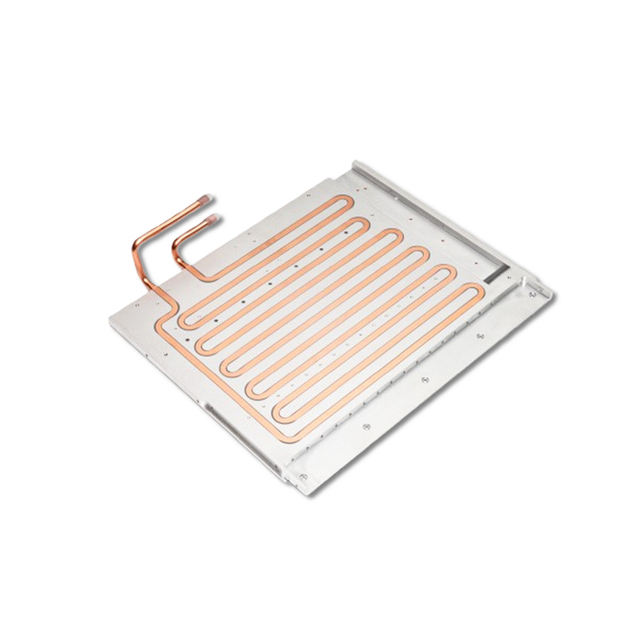

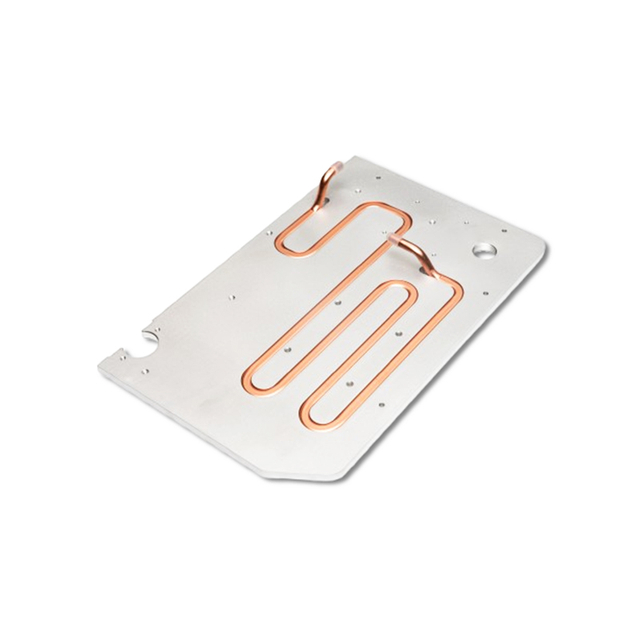

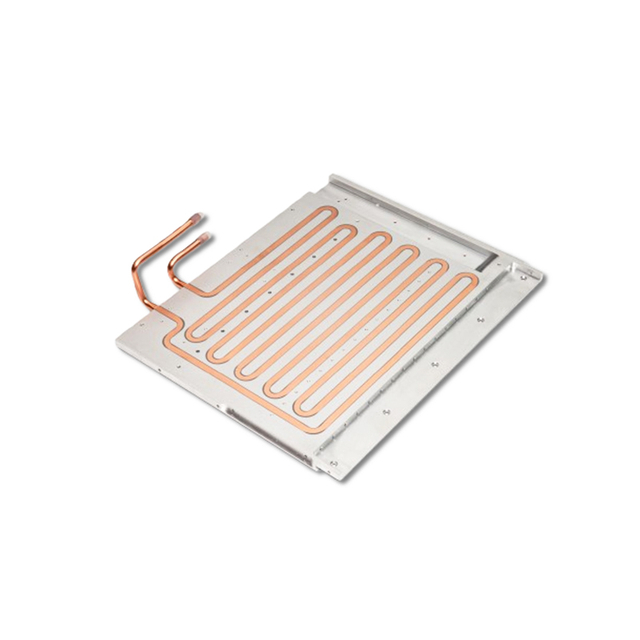

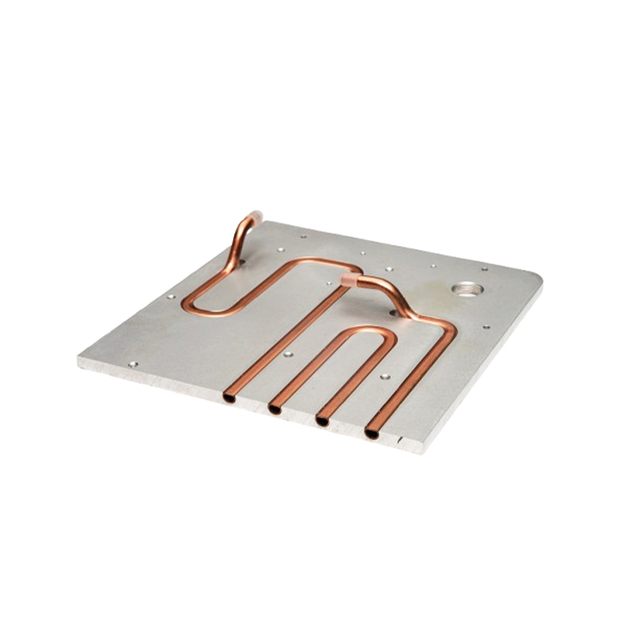

Медь/SUS Трубка lжидкий холодная тарелка как правило, самая простая форма жидкие холодные пластины где свободная трубка встроена в рифленую медную или алюминиевую опорную плиту.

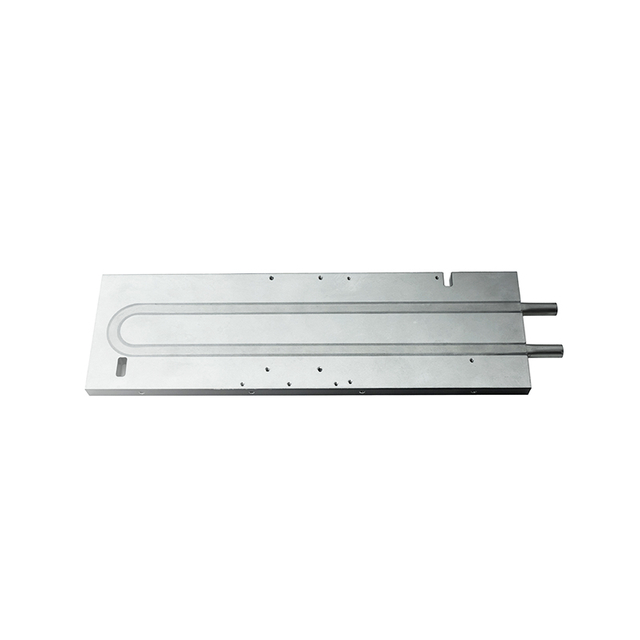

В зависимости от требуемых тепловых характеристик и используемой охлаждающей жидкости трубка может быть изготовлена из меди или нержавеющей стали и может иметь простую механическую запрессовку, запрессовку с термоэпоксидной границей для устранения микропустот или припаивание на месте для достижения максимальных тепловых характеристик. .Охлаждающие плиты с однопроходными и многопроходными трубками Встроенные трубки являются выходом для жидкости.

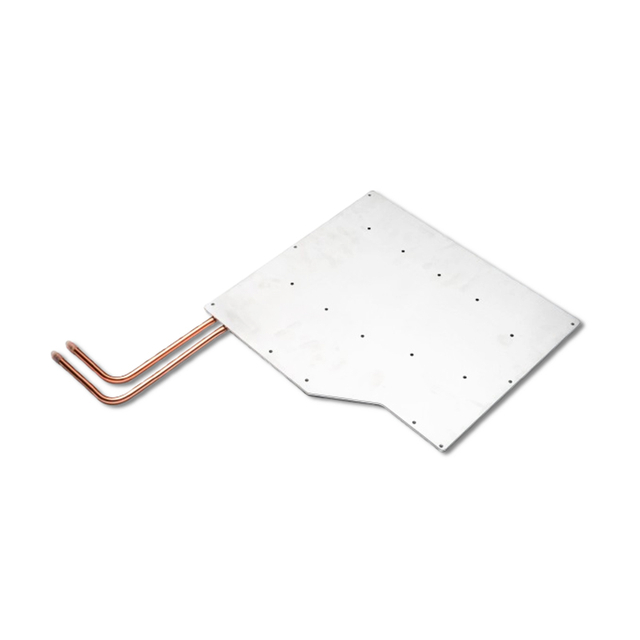

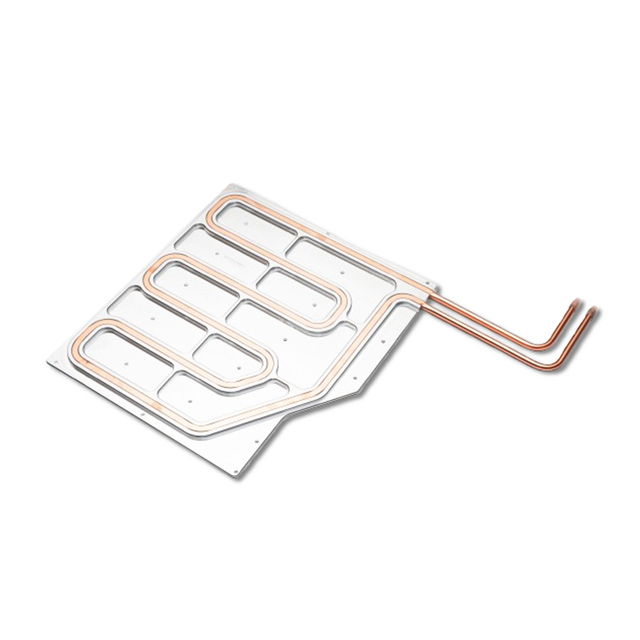

Другой метод улучшения теплового профиля, предлагаемый для всех компонентов, заключается в разработке охлаждающей пластины в виде трубы с впускным и выпускным коллекторами.Это делит поступающую охлаждающую жидкость на параллельные трубки, которые обеспечивают гораздо более равномерный тепловой профиль.Охлаждающие пластины со скрытыми трубками В качестве альтернативы трубка может быть дополнительно встроена в основание, чтобы охлаждать устройства, установленные с обеих сторон пластины.Трубка не подвергается воздействию внешних элементов, а слой эпоксидной смолы обеспечивает дополнительную защиту от любых утечек.Этот вариант обеспечивает большую гибкость, но тепловые характеристики ограничены из-за площади поверхности по периметру трубы.
