Медная/сус -трубка Жидкая холодная пластина

Медь/нержавеющая сталь Трубка lжидкость холодная тарелка обычно представляют собой простейшую форму жидкостные холодные пластины где свободная трубка вставлена ​​в обработанную медную или алюминиевую опорную пластину с канавками.

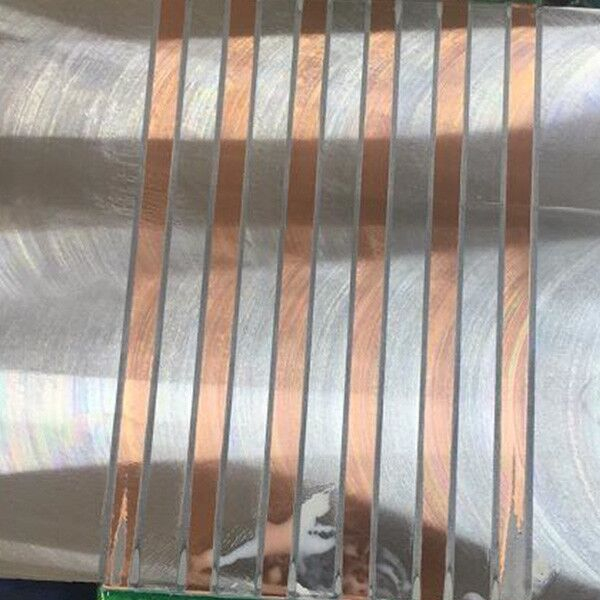

В зависимости от требуемых тепловых характеристик и используемой охлаждающей жидкости трубка может быть медной или нержавеющей стали и может быть простой механической запрессовки, запрессовки с термоэпоксидной кромкой для устранения микропустот или припаянной на месте для достижения максимальных тепловых характеристик. Холодные пластины с одно- и многопроходными трубками Встроенные трубки представляют собой выход жидкости.

Другой метод улучшения теплового профиля, предлагаемый всем компонентам, заключается в разработке трубы в пластинчатой ​​охлаждающей пластине с входными и выходными коллекторами. Это разделяет поступающую охлаждающую жидкость на параллельные трубки, которые обеспечивают гораздо более равномерный тепловой профиль. Холодные пластины со скрытыми трубками В качестве альтернативы трубку можно встроить в основание так, чтобы она охлаждала устройства, установленные с обеих сторон пластины. Трубка не подвергается воздействию внешних элементов и имеет слой эпоксидной смолы, обеспечивающий дополнительную защиту от любых утечек. Этот вариант обеспечивает большую гибкость, но тепловые характеристики ограничены из-за площади поверхности по периметру трубки.
