Использование физического прототипирования чипов высокой плотности сопряжено с риском серьезного теплового регулирования и завышения затрат на разработку. Подход теплового моделирования радиатора точно прогнозирует поток воздуха и распределение температуры перед производством. В Kingka мы используем прогнозное проектирование, чтобы гарантировать надежность и оптимизировать эффективность охлаждения.
В эпоху мощной электроники производство методом проб и ошибок устарело. Поскольку плотность мощности в современной обработке и телекоммуникациях стремительно растет, инженерам приходится полагаться на вычислительную гидродинамику, чтобы визуализировать тепло, прежде чем резать кусок металла. Давайте рассмотрим, как виртуальное тестирование обеспечивает физический успех и защищает ваши инвестиции в оборудование.
Почему теплоотвод с имитацией теплового моделирования необходим для мощных процессоров?
Преодоление проблем с охлаждением в телекоммуникациях с помощью моделирования?
Какую роль геометрия плавников играет в точности моделирования?
Проверка виртуальности: от моделирования к лабораторным испытаниям
Проектирование кулеров для современных процессоров требует абсолютной точности для управления экстремальным тепловым потоком. Слепая резка металла больше не является жизнеспособной инженерной стратегией для современных высокопроизводительных вычислительных и аппаратных систем.
Радиатор теплового моделирования использует ANSYS FEM для проверки эффективности теплового излучения и распределения температуры перед физическим прототипированием. Этот вычислительный анализ позволяет инженерам оптимизировать конструкции ребер, пути воздушного потока и материалы, значительно улучшая эффективность охлаждения процессора и предотвращая выход из строя кремния.
Радиаторы широко используются в процессорах, светодиодах и силовой электронике, где постоянное увеличение удельной мощности требует передовых решений для охлаждения и высокооптимизированной тепловой конструкции. В прошлом инженеры проектировали радиатор, изготавливали прототип, тестировали его на термическом стенде и неизбежно обнаруживали узкое место. Этот цикл будет повторяться до тех пор, пока температура не станет приемлемой.
Сегодня мы используем тепловое моделирование радиатора процессора . Импортировав 3D-модель в программное обеспечение на базе ANSYS, мы можем применять определенные тепловые нагрузки (например, процессор мощностью 250 Вт) и точно моделировать воздушный поток, создаваемый вентиляторами корпуса.
Многоракурсный анализ моделирования ЦП:
Оптимизация пути воздушного потока: моделирование выявляет «мертвые зоны», где воздух обходит ребра. Мы можем виртуально отрегулировать конструкцию кожуха или шаг ребер, чтобы нагнетать воздух через самые горячие секции.
Проверка структуры ребра: мы можем проверить, обеспечивает ли прямое экструдированное ребро или сложная матрица штыревых ребер наименьшее термическое сопротивление ($R_{th}$) для конкретного применения.
Примеры из реальной жизни: моделирование позволило нам расположить тепловые трубки внутри стопки ребер в шахматном порядке, чтобы обеспечить равномерное распределение тепла. Моделирование компактного промышленного ПК показало, что открытие боковых вентиляционных отверстий улучшает поперечную конвекцию на 18%.
Посредством моделирования и оптимизации конструкции инженеры могут оценить воздушный поток, термическое сопротивление и распределение температуры перед изготовлением, что позволяет беспрепятственно сравнивать различные конструкции радиаторов, не тратя ни копейки на сырье.
Выбор правильного сплава является основой любой тепловой модели. Моделирование различных металлов позволяет командам по закупкам эффективно сбалансировать тепловую массу, вес конструкции и общий производственный бюджет, прежде чем переходить к оснастке.
Программное обеспечение для моделирования точно моделирует пределы материалов, показывая, что алюминиевые радиаторы обеспечивают ~170–220 Вт/м·К при малом весе, а медные радиаторы достигают ~400 Вт/м·К. Это позволяет точно сравнить, как разные металлы выдерживают высокий тепловой поток в компактных электронных системах.
В электронном охлаждении выбор материала — это строгий компромисс между производительностью, весом и стоимостью. При настройке моделирования ANSYS FEM удельная теплопроводность выбранного сплава является основной входной переменной, которая определяет все сопротивление растеканию опорной пластины.
Многоугольный анализ моделирования материалов:
Алюминиевые сплавы (AL6063/AL1060). Алюминиевые радиаторы обычно обеспечивают теплопроводность ~ 170–220 Вт/м·К, поддерживая эффективную теплопередачу при сохранении легкости конструкции. Моделирование часто показывает, что алюминий идеально подходит для распределенных тепловых нагрузок, таких как большие светодиодные матрицы или стандартные источники питания, где сопротивление растеканию не является основным узким местом.
Чистая медь (C1100): Медные радиаторы, используемые в высокопроизводительных приложениях, могут достигать теплопроводности ~ 400 Вт/м·К, что значительно повышает эффективность теплопередачи в компактных электронных системах. При моделировании плотного чипа мощностью 50 Вт/см⊃2; алюминий часто демонстрирует ярко выраженную красную «горячую точку» в центре основания. Переключение свойства материала на медь в моделировании сразу демонстрирует, как превосходная проводимость равномерно распределяет тепло по всему массиву ребер.
Таблица 1. Сравнение характеристик моделируемых материалов
Испытывая эти материалы в виртуальной среде, менеджеры по закупкам могут избежать чрезмерного использования в системе дорогой меди, когда имитации алюминия окажется достаточно.
Телекоммуникационное оборудование работает в суровых условиях с огромными тепловыми нагрузками. Прогнозирование того, как эти системы будут реагировать на постоянное потребление электроэнергии в несколько сотен ватт, имеет решающее значение для поддержания стабильности и бесперебойной работы глобальной сети.

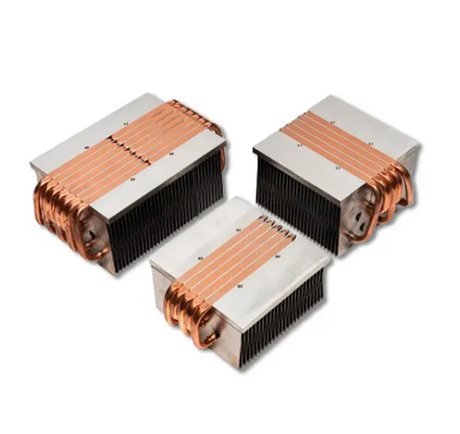

Мощное телекоммуникационное оборудование рассеивает сотни ватт, используя специальные радиаторы с медными трубками или ребрами высокой плотности. Моделирование определяет оптимальное расстояние между ребрами и направление воздушного потока, обеспечивая стабильную рабочую температуру и предотвращая тепловое дросселирование в критически важных системах связи.
Телекоммуникационная отрасль сталкивается с уникальными термическими проблемами. Базовые станции 5G и удаленные радиоблоки (RRU) часто охлаждаются пассивно, то есть полностью полагаются на естественную конвекцию без помощи вентиляторов. Кроме того, внутренние телекоммуникационные коммутационные устройства расположены настолько плотно, что температура окружающего воздуха значительно повышается.
Многоракурсный анализ моделирования телекоммуникаций:
Проблемы естественной конвекции. В конструкции мощного радиатора для телекоммуникаций моделирование естественной конвекции является очень сложной задачей. Воздух становится плавучим при нагревании. Моделирование помогает определить точное расстояние между ребрами, необходимое для того, чтобы поднимающийся горячий воздух не захлебывался внутри каналов.
Интеграция тепловых трубок. Когда телекоммуникационная ASIC генерирует сотни ватт, твердый алюминий не может рассеивать тепло. Мы моделируем интеграцию встроенных медных трубок (тепловых трубок) в алюминиевое основание. Программное обеспечение позволяет нам отслеживать фазовую передачу тепла, доказывая, что тепловые трубки эффективно перемещают тепловую нагрузку к внешним краям массивного массива ребер.
Примеры из реальной жизни: моделирование наружной антенны 5G показало, что солнечная нагрузка (солнечное тепло) приводит к тому, что верхние ребра становятся неэффективными. Практически изменив угол наклона ребер, мы оптимизировали направление воздушного потока, чтобы отводить солнечное тепло, сохраняя при этом стабильность внутренних компонентов. В телекоммуникационном коммутаторе, монтируемом внутри стойки, моделирование потребовало перехода от прямых ребер к шахматным, чтобы разрушить тепловой пограничный слой.
Форма и плотность охлаждающих ребер определяют эффективность конвекции. Вычислительная гидродинамика позволяет инженерам раздвигать геометрические границы, тестируя сверхтонкие конструкции без затрат на физические ошибки обработки.
Для мощной электроники используется медный радиатор высокой плотности со скошенными ребрами, позволяющий максимально увеличить площадь поверхности в компактном пространстве. Моделирование оценивает термическое сопротивление и падение давления воздушного потока этих плотных массивов, гарантируя, что геометрия сможет сохранить надежность при высоких тепловых нагрузках.
Когда вертикальное пространство ограничено (например, в сервере высотой 1U или компактном силовом инверторе), инженеры не могут просто сделать радиатор выше. Они должны увеличить плотность плавников. Однако слишком плотное уплотнение ребер увеличивает гидравлическое сопротивление, что может привести к остановке воздушного потока.
Многоракурсный анализ геометрического моделирования:
Преимущество зачистки: радиатор высокой плотности из меди со срезанными ребрами изготавливается путем нарезки ребер непосредственно из цельного медного блока. Это устраняет сопротивление между основанием и ребрами. В наших имитационных моделях эта непрерывная структура материала демонстрирует заметное улучшение эффективности проводимости по сравнению с моделями со связанными ребрами.
Падение давления в зависимости от площади поверхности: мы используем моделирование, чтобы найти точную «золотую середину». Если мы моделируем ребра толщиной 0,1 мм с шагом 0,2 мм, площадь поверхности будет огромной, но моделирование укажет на критическое падение давления, если вентилятор корпуса слишком слабый. Мы итеративно регулируем виртуальный шаг до тех пор, пока воздушный поток не проникнет на всю глубину ребра.
Примеры из реальной жизни: Для специализированного силового модуля мы смоделировали стандартное экструдированное ребро и обнаружили, что в результате температура перехода составила 95°C. Благодаря моделированию конструкции ребра со скосом на той же площади увеличенная площадь поверхности снизила прогнозируемую температуру до 78°C. Аналогичным образом, моделирование автомобильного электромобиля показало, что добавление небольшого волнистого рисунка к закругленным ребрам увеличивает турбулентность воздуха, улучшая конвективную теплопередачу на 12%.
Итеративное физическое прототипирование истощает бюджеты и задерживает выход на рынок. Перенеся этап проб и ошибок в виртуальную среду, инженерные группы могут добиться оптимального проектирования с первого же физического запуска.
Использование теплоотвода с моделированием исключает необходимость многократной доработки инструмента. Виртуально анализируя поток воздуха и тепловыделение, команда исследований и разработок Kingka, обладающая более чем 25-летним опытом обработки, помогает оптимизировать проект на ранних этапах, значительно сокращая общие затраты на производство и разработку.
Kingka предоставляет комплексные услуги по управлению температурным режимом для электронного охлаждения, охватывая весь жизненный цикл: от индивидуального проектирования радиатора и 3D-моделирования до расширенного анализа термического моделирования с использованием ANSYS FEM.
Многоаспектный анализ снижения затрат:
Экономия на инструментах: экструзионные штампы и формы для холодной ковки стоят тысячи долларов. Если физический прототип не проходит тепловые испытания, вложения в инструменты теряются. Моделирование гарантирует правильную геометрию еще до того, как сталь будет вырезана для форм.
Время выхода на рынок. Неделями ожидания физического прототипа только для того, чтобы обнаружить, что он требует редизайна, — это серьезная неудача. Моделирование ANSYS FEM можно настроить и запустить за считанные дни, что позволяет ускорить итерацию и ускорить развертывание конечного продукта.
Инженерная экспертиза. Программное обеспечение настолько хорошо, насколько хорош инженер, его использующий. Наша компания имеет более чем 15-летний опыт производства, а наша техническая группа исследований и разработок обладает более чем 25-летним опытом работы в области термической и механической обработки. Это означает, что наши симуляции основаны на производственной реальности; мы не разрабатываем виртуальные радиаторы, которые невозможно физически обработать.
Интегрируя тепловое моделирование на ранние этапы разработки продукта, мы поддерживаем оптимизацию конструкции на основе моделирования, которая напрямую защищает ваш бюджет на исследования и разработки.
Виртуальная модель хороша настолько, насколько хороша ее реальная точность. Тщательные физические испытания являются обязательными для подтверждения того, что смоделированное термическое сопротивление соответствует фактическим характеристикам металла.
В то время как моделирование прогнозирует производительность, Kingka проводит обширные лабораторные испытания и проверки для проверки результатов моделирования. Это физическое подтверждение гарантирует абсолютную надежность процессоров, телекоммуникаций и других мощных электронных систем охлаждения до их развертывания в полевых условиях.
Моделирование — это проект, а лабораторные испытания — это окончательный показатель качества. Модель теплоотвода предполагает идеальные материалы теплового интерфейса и идеальные условия окружающей среды. В реальном мире микроскопические вариации имеют значение.
Многоаспектный анализ валидации:
Испытание в аэродинамической трубе: после того, как оптимизированная конструкция изготовлена (часто с помощью обработки на станке с ЧПУ для первого прототипа), мы помещаем ее в калиброванную аэродинамическую трубу. Мы применяем фиктивный блок нагревателя, который точно имитирует мощность процессора или телекоммуникационной ASIC.
Корреляция данных: мы измеряем температуру у основания и ребер с помощью стратегически расположенных термопар. Затем мы сравниваем эти эмпирические данные с отчетом о моделировании ANSYS FEM. Отклонение менее 5% подтверждает точность модели.
Примеры из реальной жизни: Во время проекта по созданию мощной промышленной светодиодной матрицы моделирование прогнозировало базовую температуру 65°C. Наши лабораторные испытания зафиксировали температуру 66,2°C, что подтверждает проект. Лабораторные испытания серверной пластины с жидкостным охлаждением показали, что метод нанесения термопасты вызывал небольшое отклонение от модели, что позволило нам исправить инструкции по сборке перед массовым производством.
Этот замкнутый процесс — проектирование, моделирование, производство и тестирование — гарантирует долгосрочную надежность.
Не каждая стандартная экструзия требует глубокого вычислительного анализа. Однако, когда мы имеем дело с дорогим кремнием и плотной упаковкой, принятие решения о том, когда проводить моделирование, является критически важным шагом в рабочем процессе закупок.
Вы должны использовать конструкцию радиатора с имитацией теплового моделирования всякий раз, когда плотность мощности вашего компонента превышает стандартные пределы воздушного охлаждения. Моделирование воздушного потока и распределения температуры перед производством гарантирует, что специальные решения для охлаждения ЦП и телекоммуникаций не выйдут из строя при пиковых эксплуатационных нагрузках.
Если ваша команда инженеров разрабатывает систему, в которой тепловое регулирование невозможно, моделирование является обязательным условием производства.
Рекомендации по началу теплового моделирования:
Высокий тепловой поток: если ваш компонент генерирует более 30 Вт/см⊃2;, стандартное твердое металлическое основание, скорее всего, будет страдать от сильного сопротивления растеканию. Для отображения этого сопротивления необходимо моделирование.
Ограниченная среда. Если ваш радиатор должен помещаться в корпус высотой 1U, герметичный корпус NEMA или плотно упакованный телекоммуникационный шкаф, вы не можете полагаться на общие предположения о воздушном потоке.
Разработка нового продукта. Если вы выпускаете флагманский процессорный кулер или модуль питания нового поколения, первоначальные затраты на моделирование незначительны по сравнению со стоимостью отзыва продукта из-за перегрева.
Кингка готов помочь. Используя наш обширный производственный опыт и возможности глубокого моделирования, мы гарантируем, что ваша стратегия управления температурным режимом будет точной, экономически эффективной и абсолютно надежной.
Готовы проверить свой тепловой расчет? Свяжитесь с нашей командой инженеров сегодня, чтобы начать моделирование ANSYS FEM и обеспечить тепловые характеристики вашей следующей мощной электронной системы.
1. Что такое ANSYS FEM в контексте управления температурным режимом?
ANSYS FEM (метод конечных элементов) — это передовое вычислительное программное обеспечение, используемое для моделирования гидродинамики и теплопередачи. Он разбивает 3D-модель CAD на миллионы крошечных элементов, чтобы математически предсказать, как тепло и воздушный поток будут вести себя через радиатор.
2. Может ли тепловое моделирование предсказать, насколько громким будет вентилятор радиатора?
Хотя термическое моделирование в первую очередь рассчитывает температуру и воздушный поток, оно точно прогнозирует падение давления. Высокий перепад давления указывает на то, что вентилятор должен вращаться быстрее и работать усерднее, чтобы протолкнуть воздух через ребра, что напрямую коррелирует с более высоким акустическим шумом.
3. Почему медные радиаторы при моделировании работают лучше, чем алюминиевые?
Медь имеет теплопроводность ~ 400 Вт/м·К по сравнению с алюминием ~ 170–220 Вт/м·К. При моделировании мощных чипов медь гораздо быстрее отводит тепло от концентрированного источника, что приводит к более низкой общей температуре перехода.
4. По-прежнему ли необходимы физические лабораторные испытания, если проводится моделирование?
Да. Моделирование дает очень точные прогнозы, но лабораторные испытания подтверждают эти результаты в реальных физических ограничениях с учетом таких переменных, как фактическая толщина термопасты и незначительные допуски обработки.
5. Как моделирование снижает затраты на разработку?
Это устраняет необходимость изготовления нескольких физических прототипов. Вместо того, чтобы платить за оснастку и механическую обработку трех различных конструкций, чтобы увидеть, какая из них работает лучше, инженеры могут протестировать десятки вариантов практически за небольшую часть затрат и времени.
6. Что такое радиаторы со скошенными ребрами и почему они моделируются?
Ребра со скошенными краями вырезаны непосредственно из цельного металлического блока, что обеспечивает чрезвычайно высокую плотность ребер и нулевое межфазное сопротивление. Они смоделированы таким образом, чтобы гарантировать, что их сверхмалое расстояние между ребрами не создаст узкого места для воздушного потока, которое не сможет преодолеть системный вентилятор.
7. Сколько времени обычно занимает тепловое моделирование?
В зависимости от сложности геометрии радиатора и среды шасси профессиональное моделирование ANSYS FEM может занять от нескольких дней до недели, чтобы настроить, вычислить и тщательно проанализировать.
8. Может ли моделирование помочь в системах с пассивным охлаждением?
Абсолютно. Имитация естественной конвекции (пассивное охлаждение) очень важна, поскольку воздушный поток полностью зависит от геометрии и плавучести радиатора. Моделирование помогает оптимизировать расстояние между ребрами, чтобы обеспечить эффективный выход горячего воздуха без помощи вентилятора.
