Когда принудительная конвекция воздуха достигает своих абсолютных пределов, стандартные экструдированные профили просто не могут обеспечить площадь поверхности, необходимую для предотвращения дросселирования мощных компонентов. Чтобы добиться экстремальных соотношений сторон, инженерам приходится использовать радиатор с приклеенными ребрами. Однако раскрытие всего потенциала этой технологии зависит от одного важного архитектурного решения: выбора правильного основного материала.
Стоит ли вам выбирать тяжелый радиатор с медным основанием с высокой проводимостью или легкий и экономичный алюминиевый радиатор?
Выбор определяет не только ваш тепловой потолок, но также механическую надежность и общую стоимость вашей системы. Ниже мы разберем инженерную физику, компромиссы между материалами и реалии производства, чтобы помочь вам оптимизировать терморегулирование вашего следующего мощного электронного устройства.
Прежде чем сравнивать базовые материалы, важно понять, почему технология склеенных ребер необходима при экстремальных тепловых нагрузках. Традиционное производство, такое как экструзия, натыкается на физическую стену при попытке создать высокие, плотно упакованные плавники.

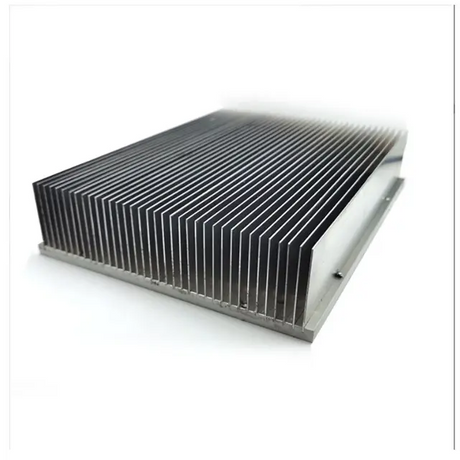

Благодаря отделению ребер от опорной пластины производство склеенных ребер полностью выходит за рамки экструзии. Мы используем специализированные производственные процессы для вставки отдельных пластин ребер в тщательно обработанные канавки на прочной металлической основе.
Раздвигая геометрические границы:
Сверхтонкие ребра: мы можем производить ребра толщиной до 0,008 дюйма (около 0,2 мм), что максимально увеличивает площадь поверхности рассеивания тепла в сильно уплотненных пространствах шасси.
Экстремальная высота: высота плавников может выходить за рамки обычных ограничений и достигать более 2 дюймов (около 50,8 мм).
Лучшее соотношение сторон: этот метод обеспечивает гораздо более высокое соотношение сторон, чем стандартные экструзии с тонкими ребрами, что значительно увеличивает эффективность конвекции.
Чтобы гарантировать отсутствие температурных узких мест в соединении, мы полагаемся на многолетний производственный опыт. Мы используем высоконадежные процессы механического соединения, используя либо высокоэффективную теплопроводящую эпоксидную смолу, либо передовые методы пайки, чтобы надежно соединить ребра с основанием.
Алюминий является бесспорным отраслевым стандартом для общего охлаждения электроники, и на это есть веские причины. Он обеспечивает исключительный баланс теплопроводности (до 230 Вт/м·К для некоторых сплавов), структурной целостности и технологичности.
Когда следует выбирать алюминиевую основу:
Алюминиевая основа идеальна, когда тепловая нагрузка относительно распределена по поверхности компонента, а конечная конструкция продукта регулируется строгими ограничениями по весу.
Основные приложения:
Светодиодное освещение: обеспечивает долгосрочное сохранение светового потока и срок службы мощных светодиодных матриц без увеличения веса осветительных приборов.
Автомобильная электроника: имеет решающее значение для электромобилей (EV) и зарядных станций, где минимизация общего веса автомобиля является строгим требованием для сохранения запаса хода аккумулятора.
Хотя алюминий легкий, он плохо справляется с массивными, сильно локализованными тепловыми потоками. Небольшой кремниевый кристалл, выдающий сотни ватт, создаст серьезное «узкое место» в алюминиевом основании.
Когда выбирать медную основу:
Чистая медь обладает теплопроводностью примерно 400 Вт/м·К, что почти вдвое выше, чем у стандартного алюминия. Радиатор на медном основании действует как агрессивный распределитель тепла, мгновенно поглощая интенсивное локализованное тепло и равномерно распределяя его по всему массиву ребер.
Основные приложения:
Мощная электроника: обязательна для требовательных к охлаждению промышленных источников питания, контроллеров двигателей и полупроводниковых приборов с высокой плотностью.
Высококлассная бытовая электроника: предпочтительный выбор для современных игровых консолей и высокопроизводительных рабочих станций, где требуется бесшумная работа и максимальная вычислительная мощность.
Чтобы помочь вам принять быстрое решение на основе данных, сравните критические инженерные показатели обоих базовых материалов ниже.
Проектная метрика | Алюминиевая основа | Медная основа | Гибрид (медная основа + алюминиевые плавники) |
Теплопроводность | ~200–230 Вт/м·К | ~400 Вт/м·К | Смешанный (отличное распространение) |
Распространение сопротивления | Умеренный | Чрезвычайно низкий | Чрезвычайно низкий |
Вес компонента | Легкий (~2,7 г/см⊃3;) | Тяжелый (~8,9 г/см⊃3;) | Умеренный |
Соединение основания с плавниками | Высокоэффективная эпоксидная смола | Пайка/Эпоксидная смола | Пайка |
Профиль затрат | Высокая рентабельность | Премиум цены | Сбалансированный |
Идеальный вариант использования | Распределенное тепло, чувствительность к весу | Сильные горячие точки, маленькие штампы | Высокий тепловой поток, умеренный бюджет |
(Примечание. Гибридные решения, сочетающие медную основу для мгновенного распределения тепла и припаянные к ультратонким алюминиевым ребрам для облегчения конвекции, являются отличным компромиссным вариантом для многих телекоммуникационных и серверных стоек.)
Правильное сочетание материалов обеспечивает долгосрочную стабильность работы. Вот как радиаторы со связанными ребрами используются в критически важной инфраструктуре:

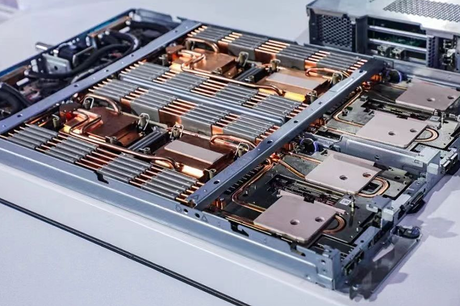

Телекоммуникационное оборудование: системы связи 5G и плотно расположенные серверные стойки создают интенсивные тепловые нагрузки. Радиатор с приклеенными ребрами (часто использующий гибридную медно-алюминиевую конструкцию) обеспечивает большую площадь поверхности, необходимую для контроля температуры окружающей среды в стойке.
Автомобильная электроника (EV): электромобилям требуется высокоэффективное управление температурным режимом для инверторов и блоков преобразования энергии. Склеенные ребра широко используются для управления внезапными температурными скачками во время быстрого ускорения и циклов быстрой зарядки.
Разработка теоретического решения для охлаждения — это только первый шаг; для безупречного выполнения в больших масштабах требуется преданный партнер-производитель. Благодаря более чем десятилетнему глубокому погружению в отрасль мы предоставляем комплексную архитектуру обслуживания, которая гарантирует надежность вашей системы.
Наш рабочий процесс полного жизненного цикла:
Консультации и проектирование: мы анализируем вашу тепловую нагрузку и ограничения шасси, чтобы порекомендовать идеальный сплав и метод соединения.
Прототипирование и проверка: Быстрая обработка прототипов на станке с ЧПУ для физической проверки термического сопротивления и параметров воздушного потока.
Крупномасштабное массовое производство: плавный переход к серийному производству с высокой повторяемостью.
Строгий контроль качества: строгие испытания клеевых соединений (эпоксидной смолы или пайки) для обеспечения долгосрочной термической целостности и механической прочности при термоциклировании.
Не позволяйте растущему сопротивлению задушить ваш следующий проект. Если вам нужна легкая эффективность алюминия или исключительная проводимость медного основания, наша команда инженеров готова оптимизировать вашу архитектуру. [Свяжитесь с нами сегодня] для получения индивидуальной консультации по термической обработке и расчета стоимости быстрого прототипирования.
Q1: Что такое радиатор с приклеенными ребрами?
Радиатор со связанными ребрами — это охлаждающее устройство, изготовленное путем вставки отдельных металлических ребер в пазы на опорной пластине и закрепления их высокопроводящей эпоксидной смолой, пайкой или пайкой. Это позволяет получить гораздо более тонкие ребра и более высокую плотность ребер, чем при традиционной экструзии.
Вопрос 2: Насколько тонкими могут быть ребра на радиаторе с приклеенными ребрами?
Используя передовые производственные процессы, мы можем вставлять ребра толщиной до 0,008 дюйма (около 0,2 мм), что значительно увеличивает площадь конвективной поверхности в ограниченном пространстве.
В3: Когда мне следует выбирать медную основу вместо алюминиевой?
Вам следует выбрать медное основание, если ваш электронный компонент генерирует очень высокую, концентрированную тепловую нагрузку на небольшой площади (высокий тепловой поток). Превосходная теплопроводность меди мгновенно распределяет тепло наружу, предотвращая образование локальных горячих точек, которые могут возникнуть в алюминии.
В4: Надежна ли высокоэффективная термоэпоксидная смола для длительного использования?
Да. Высокоэффективные проводящие эпоксидные смолы, используемые в промышленных радиаторах со связанными ребрами, специально разработаны для того, чтобы выдерживать экстремальные температурные циклы, вибрацию и механические удары без ухудшения или потери своих возможностей теплопередачи.
В5: Какова максимальная высота склеенных ребер?
В отличие от экструдированных ребер, которые ограничены соотношением сторон матрицы, склеенные ребра могут достигать высоты более 2 дюймов (50,8 мм), что обеспечивает значительно лучшее соотношение сторон.
