При проектировании мощной электронной системы перед отделами закупок и разработчиками аппаратного обеспечения часто встает критический вопрос: как долго система охлаждения фактически проживет в полевых условиях? Для приложений с высокими ставками, таких как аккумуляторы электромобилей (EV), промышленные преобразователи энергии и серверы высокопроизводительных вычислений (HPC), сбой охлаждения не является незначительным неудобством; это катастрофическое событие, которое приводит к дорогостоящему простою системы и серьезному риску для безопасности.
Чтобы ответить на вопрос напрямую: хорошо спроектированная вакуумная паяная холодная пластина обычно рассчитана на то, чтобы прослужить дольше электронных компонентов, которые она охлаждает, часто обеспечивая надежную службу от 10 до 15 лет или даже дольше, в зависимости от условий эксплуатации. Однако впечатляющий срок службы холодной пластины, полученной методом вакуумной пайки, не является автоматической гарантией. Это прямой результат тщательного выбора материалов, точной конструкции внутренних каналов и, что наиболее важно, надежного производственного процесса.
Когда покупатели ищут долгосрочные тепловые решения, они в конечном итоге приобретают гарантию срока службы и снижение затрат на жизненный цикл. Это подробное руководство проведет вас через логическую последовательность того, какие факторы ухудшают работу системы охлаждения с течением времени, почему процесс вакуумной пайки существенно увеличивает срок службы оборудования и как инженерная проверка обеспечивает высоконадежное решение жидкостного охлаждения для ваших самых требовательных приложений.
Оглавление
Прежде чем мы сможем продлить срок службы охлаждающего компонента, мы должны понять силы, которые активно пытаются его разрушить. Пластина для жидкостного охлаждения не сидит сложа руки внутри машины. Он работает в очень динамичной и стрессовой среде.
День за днём пластина должна выдерживать непрерывную циркуляцию охлаждающей жидкости, колебания внутреннего давления жидкости, высокочастотные температурные изменения и, как следствие, физическое расширение и сжатие металла. Стандартные радиаторы или базовые компоненты жидкостного охлаждения часто выходят из строя в таких условиях. Отказы случаются редко, поскольку портится сам металл; они происходят потому, что точки соединения — швы, сварные швы и механические уплотнения — со временем ослабевают.
Таким образом, истинным показателем надежности пластины с жидкостным охлаждением является то, насколько хорошо конструкция сохраняет свою целостность при постоянных механических и термических нагрузках. Если метод производства оставляет слабые зоны внутри пластины, постоянные изменения давления и температуры в конечном итоге воспользуются этими слабыми местами. Это фундаментальное понимание заставляет инженеров оценить точный метод, используемый для соединения холодных пластин.
Структурной основой долговечной охлаждающей пластины является механизм соединения. Многие традиционные жидкостные охлаждающие пластины изготавливаются с использованием локальной сварки или механических креплений в сочетании с резиновыми уплотнительными кольцами. Хотя эти методы могут пройти первоначальные заводские испытания, они очень подвержены утомлению. Резиновые уплотнения разрушаются с течением времени под воздействием химических охлаждающих жидкостей и тепла, а в локальных сварных швах под постоянным давлением могут образовываться микротрещины.

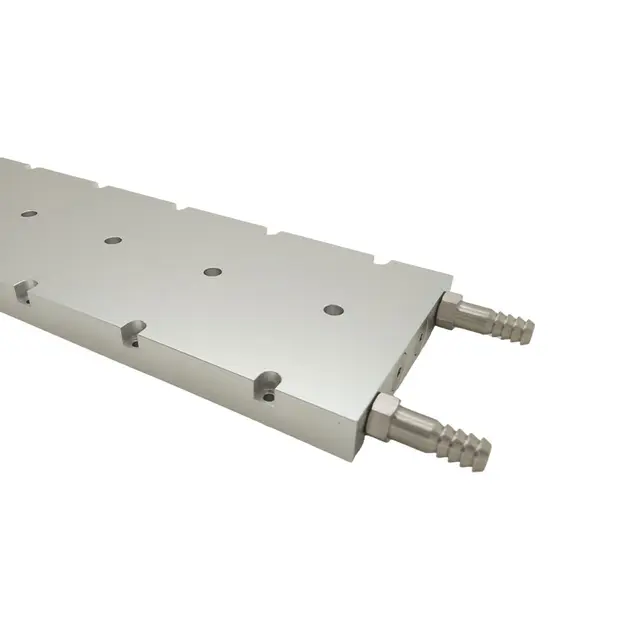

Чтобы добиться максимальной долговечности пластин жидкостного охлаждения , инженеры прибегают к вакуумной пайке . В этом процессе предварительно обработанные металлические пластины собираются с тонким слоем присадочного металла и помещаются в высокотемпературную бескислородную вакуумную печь. Когда наполнитель плавится, капиллярное действие втягивает его в каждый микроскопический зазор между сопрягаемыми поверхностями.
Поскольку это происходит в вакууме, окисление отсутствует, что приводит к удивительно чистой связи на молекулярном уровне по всей контактной поверхности, а не только по внешним краям. Эта унифицированная структура значительно уменьшает количество дефектов соединений и тонких мест, которые в противном случае могли бы стать отправной точкой для долговременного разрушения конструкции. Однако, хотя прочная связь имеет важное значение, она должна быть способна выдерживать физическое движение самого металла, что ставит нас перед проблемой термоциклирования.
Электронные устройства редко включаются и оставляются при постоянной температуре. Система управления промышленным двигателем или инвертор электромобилей подвергаются постоянным циклам пуска и остановки. Когда оборудование включается, оно выделяет огромное количество тепла, в результате чего алюминиевая или медная холодная пластина расширяется. Когда оборудование отключается, металл остывает и сжимается.
Это непрерывное расширение и сжатие известно как термоциклирование. За тысячи циклов он вызывает сильную термическую усталость. Если холодная пластина имеет плохую конструкцию, тепловое напряжение концентрируется в самых слабых местах — обычно в швах — что приводит к деформации, внутреннему расслоению и возможному выходу из строя.
Изготовленная на заказ холодная пластина, сваренная в вакууме, эффективно снижает этот риск. Поскольку процесс вакуумной пайки создает монолитную структуру с очень стабильными свойствами материала, термическое напряжение распределяется равномерно по всей пластине, а не концентрируется в отдельных соединениях. За счет минимизации локализованных концентраций термических напряжений холодная пластина может выдерживать десятилетия термоциклирования без ущерба для своей структурной стабильности. Тем не менее, управление реакцией металла на тепло эффективно только в том случае, если тепло эффективно отводится, что подчеркивает важность внутренней архитектуры пластины.
Срок службы системы жидкостного охлаждения тесно связан с ее термодинамической эффективностью. Если внутренние каналы потока спроектированы неудачно, охлаждающая жидкость не будет распределяться равномерно. Это приводит к созданию серьезных «горячих точек» на электронных компонентах.
Когда локализованная область постоянно перегревается, это ускоряет термическую деградацию как электронного чипа (например, модуля IGBT), так и металла холодной пластины непосредственно над ним. Кроме того, неправильная конструкция каналов может привести к чрезмерному падению давления жидкости, перегрузке внешних насосов системы и снижению долговременной эффективности охлаждения всего теплового контура.
Вот почему крайне важно работать с таким опытным Kingka поддерживает клиентов, оптимизируя структуру внутренних каналов в соответствии с требованиями конкретных приложений. Используя моделирование вычислительной гидродинамики (CFD), инженеры отображают точный тепловой след силовых модулей и проектируют пути движения жидкости, ориентированные именно на эти места. Обеспечивая равномерное распределение температуры и оптимизированную скорость потока, хорошо продуманная внутренняя структура предотвращает локальный перегрев, тем самым продлевая срок службы как охлаждающей пластины, так и чувствительной электроники, которую она защищает. производителем плит для жидкостного охлаждения, как Kingka.
Конечная причина отказа любой системы жидкостного охлаждения — и основная проблема любого инженера по аппаратному обеспечению — это утечка охлаждающей жидкости. В условиях высокого напряжения одна капля жидкости может вызвать катастрофическое короткое замыкание, полностью разрушающее систему. Таким образом, предотвращение утечек жидкостной охлаждающей пластины является наиболее важным показателем для оценки срока службы продукта.
Утечки обычно вызваны внутренней коррозией или усталостью точек соединения. Вакуумная пайка напрямую решает обе проблемы. Поскольку этот процесс полностью «без флюса» (что означает, что для облегчения соединения металлов в вакууме не требуются коррозийные химические вещества), внутренние каналы охлаждения остаются нетронутыми. Не остается никаких химических остатков, которые могли бы медленно разъедать металл изнутри на протяжении многих лет.
В сочетании с металлургическим соединением по всей поверхности, которое устраняет необходимость в разлагаемых механических уплотнениях, паяная в вакууме охлаждающая жидкость пластина обеспечивает невероятно надежную защиту от утечек.
Технология производства | Совместная надежность | Сопротивление термической усталости | Риск внутренней коррозии | Долгосрочный риск утечки |
Механическая сборка (уплотнительные кольца) | Низкий (зависит от физического сжатия) | Умеренный | Низкий | Высокий (уплотнения со временем разрушаются) |
Стандартная сварка | Умеренный (только склеивание по краям) | Умеренный (напряжение концентрируется в сварных швах) | Умеренный | От умеренного до высокого |
Вакуум | Очень высокая (молекулярная связь по всей поверхности) | Высокий (напряжение распределяется равномерно) | Очень низкий (безфлюсовый процесс) | Чрезвычайно низкий |
Понимание теоретического срока службы пластин, паяных в вакууме, обнадеживает, но для отделов закупок B2B появляется новая переменная: постоянство. Единственный прототип, который прослужит 15 лет, бесполезен, если последующая производственная партия выйдет из строя через два года из-за производственных отклонений.
При покупке масштабного решения по управлению температурным режимом срок службы вашей системы во многом зависит от управления процессом поставщика. Если температура в вакуумной печи колеблется или если обработка пластин на станке с ЧПУ немного отличается от допуска, припой не будет течь должным образом, создавая невидимые внутренние пустоты, которые резко сокращают срок службы изделия.
Чтобы снизить этот риск, ведущие производители внедряют строгий контроль качества и инженерную проверку. Зарубежные покупатели B2B в значительной степени полагаются на прозрачные процессы проверки, чтобы снизить риски внедрения. Kingka обеспечивает высокую стабильность производства, подвергая продукцию строгим испытаниям на герметичность (например, гелиевой масс-спектрометрии), испытаниям на разрыв под давлением и проверке тепловых характеристик. Поддерживая строгий контроль процесса, начиная с этапа прототипа и заканчивая массовым производством, клиенты получают надежную партию, в которой каждая пластина соответствует прогнозируемым требованиям к сроку службы.
Настоящее испытание срока службы охлаждающей пластины происходит в полевых условиях. Изучение реальных приложений показывает, как эти инженерные принципы приводят к измеримой надежности и сокращению времени простоя.
Практический пример 1: Надежность промышленной системы IGBT
В мощной промышленной энергосистеме часто происходили отключения из-за перегрева. Модули IGBT с высокой нагрузкой работали слишком сильно, что приводило к ухудшению качества традиционного решения воздушного охлаждения и подвергало систему риску термического отказа. Клиенту требовалось решение, которое могло бы работать непрерывно в течение многих лет с минимальным обслуживанием. Используя специальную холодную пластину, сваренную в вакууме, команда инженеров оптимизировала каналы охлаждения так, чтобы они располагались непосредственно под горячими точками IGBT. Это повысило эффективность теплообмена, стабилизировало температуру ядра и обеспечило надежную структурную надежность, необходимую для десятилетия бесперебойной промышленной эксплуатации.
Пример 2: Долговечность нового энергетического оборудования
В новом энергетическом секторе системы зарядки электромобилей и накопители энергии работают в изнурительных условиях: высокие постоянные текущие нагрузки, высокочастотные рабочие циклы и строгие требования к контролю температуры. Система охлаждения должна работать в течение всего жизненного цикла инфраструктуры, чтобы оставаться экономически жизнеспособной. Используя специальную конструкцию, сваренную вакуумной пайкой, производитель добился исключительных характеристик уплотнения и усталостной прочности. Оптимизированный внутренний поток поддерживает длительную циклическую работу, доказывая, что целенаправленное проектирование напрямую приводит к увеличению срока службы.
Срок службы системы жидкостного охлаждения зависит не только от самого сырья. Это сложное взаимодействие структурного проектирования, точной маршрутизации потоков и безупречного выполнения производства. Приобретая охлаждающую пластину для жидкости, вы не просто покупаете аппаратное обеспечение; вы инвестируете в долгосрочную бесперебойную работу и безопасность всей вашей электронной инфраструктуры.
Срок службы системы жидкостного охлаждения зависит не только от самого материала. Kingka предлагает изготовленные по индивидуальному заказу холодные пластины вакуумной пайки с надежной технологией соединения, оптимизированными каналами охлаждения и технической поддержкой для обеспечения стабильных долгосрочных тепловых характеристик.
Готовы защитить свое оборудование в течение длительного времени? Свяжитесь с командой инженеров Kingka сегодня и сообщите свои тепловые параметры, и позвольте нам разработать решение для вакуумной пайки жидкостной охлаждающей пластины, которая обеспечит безопасную и эффективную работу вашей мощной электроники на долгие годы. Отправьте запрос сейчас, чтобы начать процесс оптимизации.
1. Каков типичный срок службы пластины жидкостной холодной пайки, паяной в вакууме?
При нормальных условиях эксплуатации и правильном обслуживании жидкости охлаждающая пластина, паяная в вакууме, может легко прослужить от 10 до 15 лет и более. Срок его службы обычно соответствует сроку службы электронного оборудования, которое он охлаждает, или превышает его.
2. Влияет ли тип охлаждающей жидкости на срок службы охлаждающей пластины?
Да, существенно. Использование несовместимой охлаждающей жидкости может вызвать внутреннюю коррозию, сокращающую срок службы пластины. Крайне важно использовать охлаждающую жидкость, смешанную с соответствующими ингибиторами коррозии (например, специальными смесями гликоля и воды), которые химически совместимы с основным металлом (обычно алюминием или медью) холодной пластины.
3. Почему механические уплотнения (уплотнительные кольца) выходят из строя быстрее, чем паяные соединения?
Механические уплотнения изготовлены из эластомеров (резиноподобных материалов), которые естественным образом разлагаются, затвердевают или становятся хрупкими с течением времени при постоянном воздействии высоких температур и химических охлаждающих жидкостей. Вакуумная пайка создает прочную связь металл-металл, исключая разлагаемые материалы из основной структуры.
4. Как производитель проверяет долгосрочные риски утечек?
Производители используют передовые методы тестирования, такие как тестирование на утечку гелием. Поскольку молекулы гелия невероятно малы, они могут выходить через микроскопические поры, куда вода не может сразу проникнуть. Если пластина выдерживает испытание на утечку гелием, она полностью защищена от долгосрочной утечки жидкости.
5. Может ли засоренный внутренний канал сократить срок службы пластины?
Да. Если мусор забивает внутренний микроканал, это создает серьезное узкое место под давлением и препятствует попаданию жидкости в определенные области. Это вызывает локальный перегрев (повреждение электроники) и увеличивает давление жидкости, нагружая структуру охлаждающей пластины. Вакуумная пайка без флюса помогает предотвратить появление внутренних загрязнений.
6. Может ли Kingka адаптировать холодную плиту к существующей компоновке оборудования?
Абсолютно. Одним из основных преимуществ холодных пластин, изготовленных по индивидуальному заказу вакуумной пайки, является гибкость конструкции. Инженеры Kingka могут настроить размеры, монтажные интерфейсы и внутреннюю разводку каналов так, чтобы они идеально вписывались в существующее высокомощное оборудование с ограниченным пространством.
