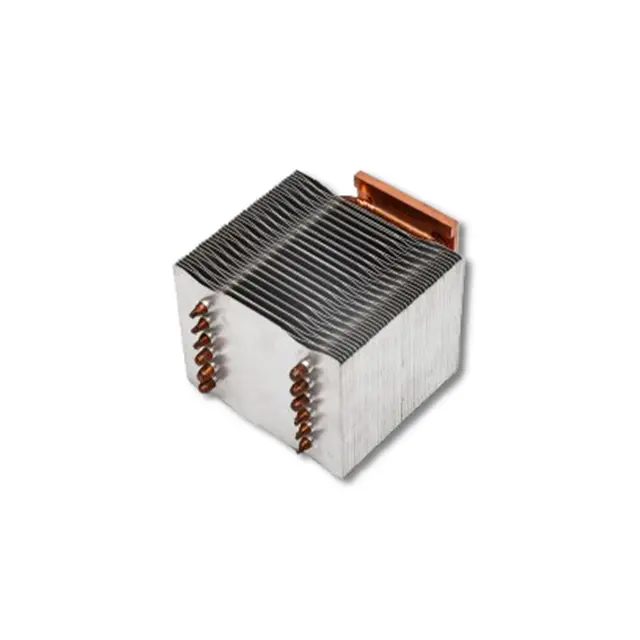

Как оценить качество теплоотвода перед массовым производством

Чтобы оценить качество теплоотвода перед массовым производством, OEM-производители должны внедрить многоэтапный процесс проверки, который физически проверяет чистоту материала, размерную плоскостность на уровне микрометра и реальное термическое сопротивление, чтобы обеспечить последовательное масштабирование эффективности охлаждения прототипа на тысячи единиц. Конструкция, которая успешно охлаждает компонент в лабораторных условиях, может легко выйти из строя в полевых условиях, если незначительные отклонения в производственных допусках, обработке поверхности или процессах сборки не будут строго контролироваться во время масштабирования.

Для мощной электроники, включающей серверы искусственного интеллекта, системы питания электромобилей и промышленную автоматизацию, качество теплоотвода напрямую определяет стабильность системы, срок службы компонентов и общую надежность продукта. Переход от единственного функционального прототипа к крупносерийному производству радиаторов по индивидуальному заказу требует стратегического партнерства с профессиональным поставщиком решений по управлению температурным режимом, способным выполнять строгий контроль качества радиаторов и контроль процесса. Давайте разберем критические этапы оценки, необходимые для обеспечения надежной цепочки поставок тепловой энергии.

1. Проверка материала: обеспечение базовой теплопроводности

Основа качества теплоотвода начинается с абсолютной проверки исходного основного металла, поскольку замена сплава более низкого качества во время массового производства немедленно приведет к ограничению теплопередачи и приведет к катастрофическому тепловому дросселированию.

Прежде чем начать массовое производство, инженерные группы должны убедиться, что сыпучий материал точно соответствует спецификациям прототипа по теплопроводности, механической плотности и совместимости обработки поверхности, чтобы гарантировать стабильное рассеивание тепла. Выбранный материал напрямую определяет, насколько быстро тепловая энергия может поглощаться из полупроводника и распространяться в поперечном направлении по основанию радиатора.

При производстве теплоотводов по индивидуальному заказу алюминий AL6061 часто используется из-за его превосходного баланса механической прочности и теплопроводности (приблизительно 167 Вт/м·К), что делает его идеальным для компонентов конструкционного охлаждения. Когда требуются более высокие тепловые характеристики, AL1070 обеспечивает лучшую проводимость. Для применений с очень высоким тепловым потоком необходимо использовать медь C1100 (около 385 Вт/м·К) для предотвращения локального перегрева.

Кроме того, проверка материалов должна включать строгую оценку обработки поверхности. Правильное анодирование или никелирование имеет решающее значение для устойчивости к коррозии. При выборе компонентов для агрессивных наружных или промышленных сред инженерные группы должны убедиться, что на алюминиевый теплоотвод нанесен минимальный анодированный слой толщиной 15 микрон. Это однородное покрытие предотвращает долговременную гальваническую коррозию, не действуя при этом как теплоизолятор.

Оценка основного материала и обработки поверхности

2. Точность размеров: проверка согласованности обработки и производства.

Готовый к производству радиатор должен поддерживать исключительно жесткие допуски на размеры, поскольку даже микроскопические отклонения в тысячах единиц экспоненциально увеличивают сопротивление теплового интерфейса и приводят к катастрофическим сбоям сборки.

Эффективный контроль качества изготовления радиатора требует тщательного контроля на микрометровом уровне плоскостности базовой поверхности, постоянства расстояния между ребрами и точности монтажных отверстий, чтобы гарантировать идеальный физический контакт с источником тепла. Точность размеров, возможно, является наиболее важным физическим показателем во время проверки прототипа радиатора.

Основание радиатора должно плотно прилегать к полупроводниковому компоненту. Если допуски обработки на станке с ЧПУ смещаются во время массового производства и основание становится слегка вогнутым или выпуклым, образуются микроскопические воздушные зазоры. Поскольку воздух является высокоэффективным теплоизолятором, специалисты по сборке будут вынуждены наносить слишком толстые слои термоинтерфейсного материала (TIM), чтобы перекрыть зазор, что полностью сводит на нет преимущества оптимизированной конструкции ребер.

Во время первого контроля изделия необходимо тщательно измерить плоскостность поверхности зоны контакта. Если плоскостность отклоняется более чем на 0,05 миллиметра на 100 миллиметров длины, серийное производство необходимо приостановить до повторной калибровки процесса торцевого фрезерования с ЧПУ. Такое отклонение фатально ухудшает теплопередачу. Кроме того, неодинаковое расстояние между ребрами или их толщина в разных партиях продукции изменят аэродинамический перепад давления, что приведет к непредсказуемому распределению воздушного потока и появлению локализованных горячих точек.

3. Проверка тепловых характеристик: выход за рамки теоретических данных

Теоретическое тепловое моделирование обеспечивает надежную основу на этапе проектирования, но оно не может учитывать реальные производственные параметры, недостатки сборки или непредсказуемую турбулентность воздушного потока внутри переполненного механического корпуса.

Правильное тестирование тепловых характеристик радиатора требует физической проверки окончательных производственных образцов при максимальной ожидаемой рабочей мощности и реалистичных условиях окружающего воздуха, чтобы подтвердить истинную термическую стойкость системы.

Во время проверки конструкции радиатора инженеры должны поместить радиатор промышленного уровня в контролируемую тепловую камеру, имитирующую внутреннюю среду конечного продукта. Термопары должны быть стратегически размещены в местах соединения источника тепла, основания радиатора и кончиков ребер, чтобы точно отобразить распределение температуры. Это подтверждает способность рассеивания тепла и гарантирует, что выбранный материал термоинтерфейса будет правильно работать при фактическом давлении зажима.

Испытание на физическую термостойкость служит окончательным эталоном. Если эмпирические испытания дают разницу температур, которая более чем на 5 процентов превышает первоначальные результаты моделирования вычислительной гидродинамики (CFD), инженеры должны исследовать и исправить дефекты структурной сборки или методы применения TIM, прежде чем санкционировать полномасштабное массовое производство.

4. Оценка производственного процесса: сопоставление структуры с масштабом производства

Разная тепловая геометрия требует совершенно разных методов производства, и процесс, в результате которого успешно создается десять прототипов, может оказаться финансово разорительным или технически нестабильным при масштабировании до десяти тысяч единиц.

Выбор правильного производственного процесса позволяет сбалансировать тепловые характеристики и стоимость единицы продукции, гарантируя, что выбранная технология может поддерживать стабильное крупносерийное производство индивидуальных радиаторов. Важнейшей частью оценки поставщика радиатора является обеспечение того, чтобы производитель имел подходящее оборудование для конкретной тепловой конструкции:

• Экструзия: очень экономически эффективна для производства алюминия в больших объемах, но ограничена физическим коэффициентом экструзии в отношении высоты и расстояния между ребрами.

• Зачистка: идеально подходит для достижения сверхвысокой плотности ребер и отличного рассеивания тепла без межфазного сопротивления, свойственного склеенным ребрам, что делает его идеальным для пространственно ограниченных оптических или серверных сред.

• Склеенные ребра: подходят для создания массивных поверхностей рассеивания тепла путем прикрепления отдельных ребер к рифленому основанию, часто используемому в мощных инверторах.

• Жидкостное охлаждение: необходимо, когда традиционное воздушное охлаждение достигает своих физических пределов, при переходе системы на пластину с жидкостным охлаждением для управления экстремальной плотностью тепла.

Для эффективного масштабирования производства необходимо привести метод производства в соответствие с объемом заказа. Когда требуемый объем превышает 5000 единиц в год, а плотность ребер попадает в пределы стандартных инструментов, настоятельно рекомендуется перейти от чистой обработки с ЧПУ к экструзии индивидуального профиля, чтобы радикально снизить затраты на единицу продукции и ускорить сроки выполнения заказов.

Анализ производственного процесса и масштабируемости

5. Надежность для конкретных приложений: AI, EV и промышленные испытания

Решение по управлению температурным режимом не работает в вакууме; он подвергается непрерывному термоциклированию, интенсивной механической вибрации и агрессивным загрязнениям окружающей среды в зависимости от сектора его применения.

Проверка теплоотвода перед массовым производством требует проведения тщательного, специфичного для отрасли испытания на воздействие окружающей среды, чтобы гарантировать долгосрочную механическую и тепловую надежность в полевых условиях.

Среды развертывания диктуют определенные протоколы проверки:

• Серверы искусственного интеллекта и высокопроизводительные вычисления. Процессоры искусственного интеллекта генерируют экстремальный и непрерывный тепловой поток. При проверке основное внимание уделяется круглосуточной термической стабильности и интеграции передовых решений, таких как тепловые трубки или паровые камеры, для предотвращения регулирования во время пиковых нагрузок данных.

• EV Power Electronics: Инверторы и аккумуляторные модули в электромобилях выдерживают сильные механические удары и быстрые температурные циклы. При проверке специального теплоотвода для инвертора электромобиля этап подготовки к производству должен включать в себя многоосевые испытания на вибрацию и суровые циклические термические удары, чтобы гарантировать, что механическая усталость не поставит под угрозу тепловой интерфейс в течение всего срока службы автомобиля.

• Оборудование промышленной автоматизации. Сервоприводы работают в пыльных закрытых заводских помещениях. Проверка радиатора гарантирует, что шаг ребер достаточно широк, чтобы предотвратить засорение мусором, сохраняя при этом стабильный контроль температуры в течение многолетних рабочих циклов.

• Медицинская и прецизионная электроника: диагностическому оборудованию требуется абсолютная температурная стабильность для поддержания точности визуализации, что требует строгой согласованности производства от партии к партии.

6. Оценка вашего поставщика: переход к массовому производству

В конечном счете, качество теплоотвода является прямым отражением глубины разработки, процедур контроля качества и производственных возможностей поставщика, с которым вы выбираете партнерство.

Для обеспечения надежного перехода от прототипа к массовому производству требуется партнерство с поставщиком решений по управлению температурным режимом, который предлагает комплексную техническую поддержку, надежную проверку конструкции и множество собственных производственных технологий.

Клиенты, которые ищут производителя теплоотвода, редко просто хотят купить кусок металла. У них есть существующий дизайн продукта, они готовятся к массовому выпуску продукта и глубоко обеспокоены падением производительности охлаждения, нестабильностью качества от партии к партии и задержками в цепочке поставок. Идеальный поставщик не просто слепо производит продукцию по чертежу; они обеспечивают надежную инженерную поддержку во время анализа конструкции для оптимизации конструкции ребер и выбора материалов.

Если текущий поставщик полностью полагается на одну производственную технологию (например, предлагает только экструзию) и не может предоставить собственные данные проверки тепловых характеристик, группам по закупкам следует выбрать более комплексного поставщика. Партнерство с производителем, предоставляющим полный комплекс услуг, обеспечивает объективные рекомендации по выбору наилучшего процесса, адаптированного к конкретной плотности мощности и масштабам производства.

Заключение и следующие шаги

Оценка качества теплоотвода перед массовым производством требует строгого подхода, основанного на данных, который тщательно проверяет чистоту материала, допуски на обработку на микрометровом уровне и физическую термическую стойкость. Выполняя строгий протокол проверки, инженерные группы могут устранить узкие места в тепловых сетях и обеспечить безупречную работу мощной электроники в полевых условиях.

Ключевые технические идеи:

• Проводимость материала должна быть точно согласована с плотностью теплового потока, при этом используется медь для экстремально локализованного тепла и AL6061 для охлаждения конструкции.

• Плоскостность базовой поверхности имеет решающее значение; отклонения более 0,05 миллиметра потребуют использования толстой термопасты, что эффективно снижает эффективность охлаждения.

• Согласование производственного процесса (экструзия, шлифовка или жидкостное охлаждение) с требуемым объемом производства имеет важное значение для коммерческой жизнеспособности.

Вы готовитесь к масштабированию своего мощного электронного продукта? Не рискуйте, запуская свой продукт на непроверенных тепловых компонентах. Станьте партнером KINGKA, профессионального производителя теплоотводов, способного обеспечить весь жизненный цикл вашего продукта. От расширенного теплового моделирования CFD и проверки прототипа до строгого контроля качества и крупносерийного производства радиаторов по индивидуальному заказу — мы предоставляем необходимые вам интегрированные производственные решения. Свяжитесь с нашей командой инженеров сегодня , чтобы запланировать проверку конструкции и обеспечить безупречный переход к массовому производству.

Часто задаваемые вопросы (FAQ)

1. Зачем нужны испытания тепловых характеристик, если у меня уже есть данные CFD-моделирования?

Моделирование CFD (вычислительная гидродинамика) является теоретическим и предполагает идеальные производственные условия. Физические тепловые испытания необходимы, поскольку они учитывают реальные недостатки, такие как микроскопические отклонения при обработке, фактическая толщина материала термоинтерфейса и непредсказуемая аэродинамическая турбулентность внутри корпуса конечного устройства.

2. Как плоскостность поверхности влияет на качество теплоотвода?

Основание радиатора должно идеально прилегать к полупроводниковому компоненту. Если поверхность волнистая или неровная, образуются микроскопические воздушные зазоры. Поскольку воздух является теплоизолятором, эти зазоры удерживают тепло. Идеально ровная поверхность сводит к минимуму необходимость использования густой термопасты, обеспечивая быструю и прямую передачу тепла.

3. В чем разница между прототипом радиатора и радиатором массового производства?

Прототип часто изготавливается на станке с ЧПУ из цельного куска металла, чтобы быстро доказать тепловую концепцию, что очень дорого. Радиатор массового производства оптимизирован для масштабируемых производственных процессов, таких как экструзия или холодная ковка по индивидуальному заказу, что позволяет значительно снизить себестоимость единицы продукции, сохраняя при этом те же тепловые характеристики, что и прототип.

4. Когда мне следует выбирать радиатор со скошенными ребрами вместо стандартного экструдированного радиатора?

Вам следует использовать радиатор со скошенными ребрами, если корпус вашего устройства чрезвычайно компактен и вам требуется гораздо более высокая плотность ребер (большая площадь поверхности охлаждения), чем физически может создать процесс экструзии без разрушения стальных штампов. Зачистка идеально подходит для применений со сверхвысоким тепловым потоком, таких как лазерные диоды и серверные процессоры.

5. Как производители обеспечивают согласованность размеров тысяч радиаторов?

Профессиональные производители теплоотводов используют передовые процедуры контроля качества, включая координатно-измерительные машины (КИМ), статистический контроль процессов (SPC) и автоматические оптические проверки. Эти системы постоянно контролируют допуски обработки на станках с ЧПУ на производственной линии, чтобы обеспечить идентичность размеров первой и десятитысячной единиц.

6. Может ли производитель теплоотвода помочь оптимизировать мою конструкцию перед началом производства?

Да. Такой поставщик комплексных решений по управлению температурным режимом, как KINGKA, предлагает инженерную поддержку проектирования для производства (DFM). Мы проверяем ваш первоначальный проект и рекомендуем небольшие структурные изменения, которые сохранят или улучшат эффективность охлаждения, одновременно делая радиатор значительно быстрее, проще и дешевле в масштабном производстве.
