Как решить проблему теплового регулирования графического процессора на серверах AI

В условиях высоких ставок в инфраструктуре искусственного интеллекта вычислительная стабильность является главной валютой. Поскольку центры обработки данных искусственного интеллекта развертывают массивные обучающие кластеры и узлы высокопроизводительных вычислений (HPC), плотность мощности стремительно растет. Энергопотребление современных графических процессоров регулярно превышает 700 Вт, а архитектуры следующего поколения опасно приближаются к порогу в 1000 Вт на чип.

Когда эти процессоры достигают своего температурного предела, срабатывают аппаратные механизмы самосохранения, что приводит к явлению, известному как тепловое регулирование графического процессора. Для центра обработки данных искусственного интеллекта регулирование — это не просто проблема температуры; это катастрофическая потеря эффективности вычислений, приводящая к увеличению времени обучения, напрасной трате энергии и резкому снижению рентабельности инвестиций (ROI).

Чтобы обеспечить максимальную производительность, инженеры должны переосмыслить традиционное управление температурным режимом. В этом подробном руководстве рассматриваются основные причины теплового регулирования графического процессора в серверах искусственного интеллекта и излагаются точные инженерные стратегии — от высокопроизводительных модулей с тепловыми трубками до жидкостного охлаждения непосредственно на кристалле, — необходимые для поддержания работы ваших кластеров искусственного интеллекта с максимальной производительностью 24 часа в сутки, 7 дней в неделю.

Оглавление

1. Что именно вызывает тепловое регулирование графического процессора в кластерах искусственного интеллекта?

2. Как локализованные точки доступа снижают производительность ИИ-серверов?

3. Почему тепловой модуль с тепловой трубкой необходим для управления горячими точками?

4. Как жидкостное охлаждение непосредственно на чипе графического процессора меняет игру?

5. Каковы скрытые механические причины теплового дросселирования?

6. Как спроектировать гибридную тепловую архитектуру для максимальной рентабельности вычислений?

1. Что именно вызывает тепловое регулирование графического процессора в кластерах искусственного интеллекта?

Чтобы решить проблему теплового регулирования, мы должны сначала понять, чем рабочие нагрузки ИИ фундаментально отличаются от традиционных задач корпоративных серверов. Стандартный веб-сервер или сервер базы данных испытывает «периодические» рабочие нагрузки — короткие всплески нагрузки на обработку, за которыми следуют периоды простоя, когда оборудование может выделять избыточное тепло.

Однако кластер обучения ИИ требует постоянной 100% загрузки графического процессора в течение дней, недель или даже месяцев. Эта неустанная обработка создает постоянные массивные тепловые нагрузки. Традиционные механизмы воздушного охлаждения все чаще не справляются с такой устойчивой теплоотдачей.

Чтобы лучше понять это явление, инженеры часто анализируют, почему графические процессоры искусственного интеллекта перегреваются даже при наличии больших радиаторов. Основная проблема — узкие места теплопроводности в основании кулера. Массивный блок алюминия бесполезен, если чрезмерное локализованное тепло не может достаточно быстро передаться от крошечного кремниевого кристалла к обширному массиву ребер. Кристалл графического процессора достигает порога регулирования еще до того, как внешние края радиатора нагреваются, что доказывает, что чистая масса не может компенсировать плохую динамику распространения тепла.

2. Как локализованные точки доступа снижают производительность AI-сервера?

Опасное заблуждение в управлении температурным режимом серверов искусственного интеллекта заключается в том, что регулирование температуры происходит, когда весь сервер или весь пакет графических процессоров становится слишком горячим. На самом деле регулирование почти всегда является локальной проблемой.

Современные процессоры искусственного интеллекта плотно объединяют миллиарды транзисторов и модулей памяти с высокой пропускной способностью (HBM). Во время интенсивных задач матричного умножения определенные логические ядра будут генерировать чрезвычайно локализованный тепловой поток. Это означает, что крошечный участок кремния размером в миллиметр выделяет гораздо больше тепла, чем окружающие его области.

Когда системные администраторы смотрят на общую температуру упаковки, все может показаться нормальным. Однако, если тепловое решение не может мгновенно отвести тепло от этой конкретной горячей точки, локальная температура резко возрастает. Как только эта единственная горячая точка достигает максимальной температуры перехода (часто около 85–95 °C в зависимости от архитектуры), прошивка графического процессора немедленно снижает тактовую частоту, чтобы предотвратить физическую деградацию кремния. Результатом является внезапное и непредсказуемое падение эффективности обучения ИИ. Таким образом, окончательное решение по тепловому дросселированию графического процессора должно отдавать предпочтение быстрому распространению тепла, а не простому перемещению огромных объемов воздуха.

3. Почему тепловой модуль с тепловыми трубками необходим для управления горячими точками?

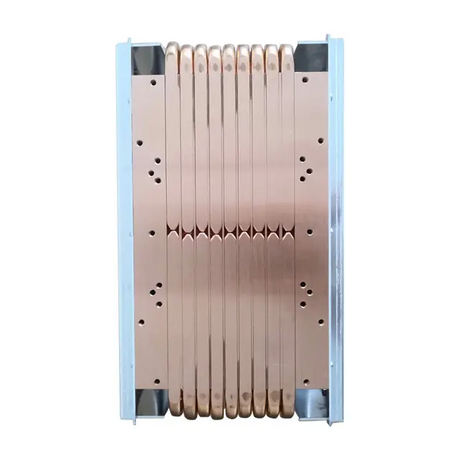

Имея дело с серьезными локальными горячими точками, инженеры должны интегрировать технологии охлаждения с фазовым переходом для ускорения теплопередачи. Высокопроизводительный тепловой модуль с тепловыми трубками — один из наиболее эффективных инструментов для устранения тепловых узких мест в компактных серверных корпусах.

В соответствии с инженерными стандартами, используемыми такими производителями, как Kingka, в этих модулях используются медные или алюминиевые конструкции теплопередачи в сочетании с прецизионной обработкой на станке с ЧПУ. Тепловые трубки содержат рабочую жидкость, которая поглощает тепло в горячей точке, испаряется, перемещается к более холодному концу трубы, конденсируется и возвращается за счет капиллярного действия. Этот цикл фазового перехода работает почти изотермически (поддерживая постоянную температуру вдоль трубы). Он эффективно действует как тепловая супермагистраль, отводя тепло от крошечной кремниевой горячей точки и равномерно распределяя его по гораздо большему массиву ребер.

Оценивая эти технологии фазового перехода, системные архитекторы часто сравнивают тепловую трубку и паровую камеру для охлаждения графического процессора искусственного интеллекта, чтобы определить наилучшее решение. Основное отличие заключается в направлении распространения тепла. Тепловые трубки превосходно передают тепло по линейному пути к удаленным пакетам ребер, что идеально подходит для отвода тепла от плотных компонентов. С другой стороны, паровые камеры равномерно распределяют тепло по плоской двумерной поверхности, что делает их идеальными для прямого контакта со штампом и равномерного распределения тепла, хотя обычно они требуют более высоких производственных затрат. Оба являются важнейшими инструментами в современном арсенале охлаждения ИИ, способными выдерживать тепловые нагрузки более 200 Вт на модуль и надежно работать при температуре от -40°C до 150°C.

4. Как прямое жидкостное охлаждение графического процессора меняет игру?

Поскольку графические процессоры искусственного интеллекта превышают отметку TDP (тепловая расчетная мощность) 700 Вт+, а плотные конфигурации стоек доводят общее энергопотребление до экстремальных значений, традиционное воздушное охлаждение — даже при использовании усовершенствованных тепловых трубок — в конечном итоге достигает своего физического предела. Для достижения максимальной термической стабильности отрасль активно перешла на жидкостное охлаждение графических процессоров.

Использование специального водяного блока серверного графического процессора представляет собой вершину управления температурным режимом высокой плотности. В архитектуре жидкостного охлаждения непосредственно на кристалле высокотехнологичная охлаждающая пластина монтируется непосредственно на графический процессор и модули памяти. Эти пластины оснащены прецизионными микроканалами, обработанными на станке с ЧПУ, которые нагнетают жидкий хладагент (объемная теплоемкость которого более чем в 3000 раз превышает теплоемкость воздуха) непосредственно над кремниевыми горячими точками.

Данные свидетельствуют о значительном скачке производительности: в то время как усовершенствованное воздушное охлаждение с трудом удерживает температуру перехода графического процессора ниже 80–90 °C при полной нагрузке, прямое жидкостное охлаждение может легко поддерживать температуру перехода между 55–70 °C. Специальные водоблоки графических процессоров Kingka используют эту микроканальную конструкцию для обеспечения высокой тепловой эффективности, поддерживая непрерывную работу узлов с несколькими графическими процессорами на максимальных тактовых частотах без какого-либо риска теплового регулирования.

5. Каковы скрытые механические причины теплового дросселирования?

Даже при использовании высокопроизводительного охлаждения с тепловыми трубками высшего уровня или дорогих жидкостных контуров реальные инженерные проблемы все равно могут вызвать дросселирование. Дискуссии среди инженеров центров обработки данных часто показывают, что аппаратные сбои редко происходят из-за теоретической мощности кулера, а скорее из-за ошибок механической интеграции.

Общие скрытые причины теплового регулирования графического процессора включают в себя:

• Плохой монтаж холодной пластины: неравномерное монтажное давление может создать микроскопические воздушные зазоры между кристаллом графического процессора и холодной пластиной, снижая эффективность теплопередачи.

• Несоответствие термоподушек: модулям видеопамяти и регулятора напряжения требуются термопрокладки, чтобы соединить зазор с кулером. Использование слишком толстых площадок препятствует прочному контакту основного кристалла графического процессора; использование слишком тонких прокладок приводит к перегреву модулей памяти.

• Ограничения потока охлаждающей жидкости. В контурах жидкостного охлаждения плохо спроектированные коллекторы или засоренные микроканалы могут создавать узкие места в потоке, что приводит к ненормальной разнице температур (разнице температур) между охлаждающей жидкостью и графическим процессором.

• Сбой переноса горячей точки: если термопаста со временем «выкачивается» из-за термоциклирования, прямой контакт с самой горячей частью кристалла теряется, что приводит к мгновенному дросселированию.

Решение этих проблем требует прецизионной обработки на станке с ЧПУ, гарантирующей идеальную плоскостность, а также индивидуальных процессов термоинтеграции, которые не оставляют места для механических ошибок.

6. Как спроектировать гибридную тепловую архитектуру для максимальной рентабельности вычислений?

Будущее охлаждения ИИ-серверов — это не бинарный выбор между воздухом и жидкостью. Наиболее отказоустойчивые и экономически эффективные центры обработки данных используют многоуровневую гибридную тепловую архитектуру.

Гибридная система признает, что разные компоненты имеют разные тепловые потребности. В то время как основные процессоры искусственного интеллекта мощностью 1000 Вт оснащены прецизионными водоблоками графического процессора с прямым подключением к кристаллу, окружающие компоненты (такие как процессоры, сетевые карты и системы подачи питания) управляются высоконадежными тепловыми модулями с тепловыми трубками и оптимизированным воздушным потоком корпуса.

Используя комплексные тепловые решения Kingka — от прецизионных модулей тепловых трубок с ЧПУ до микроканальных пластин с жидкостным охлаждением — архитекторы оборудования могут создавать системы, гарантирующие устойчивую термическую стабильность. В эпоху искусственного интеллекта вы покупаете не просто систему охлаждения; вы защищаете эффективность своих вычислений. Устранение теплового регулирования обеспечивает максимальное использование графического процессора, снижает эксплуатационные потери энергии и обеспечивает максимально возможную окупаемость инвестиций в инфраструктуру искусственного интеллекта.

Таблица: Сравнение уровней управления температурным режимом серверов AI

Часто задаваемые вопросы (FAQ)

Вопрос 1: Что именно происходит, когда графический процессор «перегревается»?

О: Когда графический процессор достигает максимальной безопасной рабочей температуры (макс. Т-образного соединения), внутренняя прошивка автоматически снижает тактовую частоту и напряжение процессора. Это генерирует меньше тепла, чтобы предотвратить физическое повреждение кремния, но резко снижает вычислительную производительность сервера.

В2: Почему я не могу просто увеличить скорость вращения вентилятора на моем сервере AI?

Ответ: На серверах искусственного интеллекта с высокой плотностью размещения узким местом редко является объем воздуха; это скорость теплопередачи от кремния к металлу. Если тепло не может распространяться достаточно быстро (проблема решается с помощью тепловых трубок или жидкостного охлаждения), продувка большего количества воздуха через холодные ребра не снизит температуру ядра графического процессора.

В3: Как тепловые трубки работают без насоса?

О: Тепловые трубки — это пассивные устройства с фазовым изменением. Они содержат небольшое количество рабочей жидкости под вакуумом. Жидкость закипает в горячей точке, превращаясь в пар и перемещаясь к более холодному концу. Затем он конденсируется обратно в жидкость и возвращается к источнику тепла через капиллярную фитильную структуру внутри трубы.

Вопрос 4. Что такое «Delta T» в охлаждении графического процессора?

A: Дельта T означает разницу температур между двумя точками. При охлаждении графического процессора инженеры внимательно следят за разницей между общей температурой корпуса графического процессора и температурой конкретной горячей точки, а также за разницей между температурой графического процессора и жидкой охлаждающей жидкостью. Аномально высокое значение Delta T обычно указывает на проблемы с монтажом или некачественное нанесение термопасты.

Вопрос 5. Являются ли термопрокладки такими же эффективными, как термопаста для графических процессоров AI?

О: Нет. Термопаста обеспечивает значительно более высокую теплопроводность и необходима для основного кристалла графического процессора. Термопрокладки толще и обладают более высоким термическим сопротивлением; они используются для вторичных компонентов, таких как VRAM и VRM, где необходимо устранить переменные физические разрывы.

Вопрос 6. Устраняет ли переход на водяной блок серверного графического процессора все точки доступа?

Ответ: Высококачественный микроканальный водоблок — наиболее эффективный способ борьбы с экстремальными горячими точками. Однако это работает только в том случае, если монтажное давление абсолютно равномерное и скорость потока охлаждающей жидкости достаточна. Механическая интеграция так же важна, как и сам кулер.

Вопрос 7: Может ли термомодуль тепловой трубки протекать?

О: Это крайне маловероятно. Тепловые трубки представляют собой медные или алюминиевые трубки в вакуумной упаковке без движущихся частей. Хотя физический прокол может разрушить вакуум и снизить его производительность, они не удерживают достаточно жидкости для утечки и повреждения компонентов сервера, как это может сделать плохо герметичный контур жидкостного охлаждения.
