Как вакуумно-паянная жидкоохлаждаемая пластина предотвращает утечку?

По мере развития мощных электронных устройств управление температурным режимом перешло от традиционного воздушного охлаждения к высокоэффективным системам жидкостного охлаждения. Хотя жидкостное охлаждение обеспечивает превосходное рассеивание тепла, оно вызывает серьезную озабоченность у инженерных групп и менеджеров по закупкам: риск утечки охлаждающей жидкости. При смешивании жидкостей с чувствительной высоковольтной электроникой даже микроскопическая капля может привести к катастрофическому отказу системы, дорогостоящему простою и угрозе безопасности.

Чтобы решить эту критическую проблему, инженеры полагаются на передовые производственные процессы, обеспечивающие структурную целостность. Среди них плита жидкостной холодной пайки выделяется как отраслевой стандарт безопасной и непрерывной работы. Но как именно этот конкретный метод производства предотвращает утечки до того, как они произойдут? В этом подробном руководстве рассматриваются инженерные принципы, материаловедение и процессы проверки качества, которые делают вакуумную пайку лучшим выбором для предотвращения утечек жидкостной холодной пластины.

1. Почему утечка является самым большим риском в системах жидкостного охлаждения?

Прежде чем понять решение, мы должны понять силы, которые приводят к выходу из строя систем жидкостного охлаждения. Холодная пластина – это не просто пассивный металлический блок; это динамический компонент, подвергающийся постоянным нагрузкам.

При работе мощного оборудования внутренние каналы пластины жидкостного охлаждения сталкиваются с постоянным давлением циркуляции жидкости. Что еще более важно, пластина подвергается суровому термоциклированию. Когда электронные компоненты включаются и нагревают металл, пластина расширяется. Когда система выключается и остывает, металл сжимается. За месяцы и годы непрерывной работы это тепловое расширение и сжатие приводит к механической усталости.

Если холодная пластина опирается на базовые механические соединения (например, резиновые уплотнительные кольца или винты) или стандартную локальную сварку, эти термические циклы в конечном итоге ослабляют соединения. Образуется микротрещина, приводящая к медленному, часто незаметному просачиванию охлаждающей жидкости. Из-за таких интенсивных эксплуатационных напряжений для эффективного предотвращения утечек пластин с жидкостным охлаждением требуется метод соединения, который объединяет отдельные металлические детали в единую однородную структуру.

2. Как процесс вакуумной пайки обеспечивает герметичное уплотнение?

Самый эффективный способ устранить слабые суставы — это вообще отказаться от понятия «сустав». Это основная функция вакуумной паяной жидкостной охлаждающей пластины..

Вакуумная пайка — это современный металлургический процесс соединения. Две или более прецизионно обработанных металлических пластин (обычно алюминиевых или медных) собираются с тонким слоем припоя, помещенного между ними. Затем эту сборку помещают в вакуумную печь с строгим контролем. По мере повышения температуры печи окружающая среда полностью освобождается от кислорода.

Как только температура достигает точки плавления присадочного металла (но остается ниже температуры плавления опорных пластин), наполнитель превращается в жидкость. Благодаря явлению, называемому капиллярным действием, этот жидкий металл втягивается в каждый микроскопический зазор между сопрягаемыми поверхностями. Когда печь остывает, наполнитель затвердевает, создавая целостную уплотнительную структуру.

В отличие от традиционной сварки, при которой расплавляются только внешние края детали, вакуумная пайка склеивает всю внутреннюю поверхность пластины. Эта технология жидкостного холодного уплотнения равномерно распределяет физические и термические нагрузки по всему блоку, практически устраняя локальные точки напряжения, в которых обычно начинаются утечки.

3. Почему склеивание без флюса имеет решающее значение для внутренней надежности?

Хотя создание прочного внешнего уплотнения жизненно важно, здоровье внутренних каналов не менее важно для долгосрочного предотвращения утечек.

Во многих традиционных процессах пайки или пайки химический агент, называемый «флюсом», используется для удаления поверхностных оксидов и облегчения течения присадочного металла. Однако флюс оставляет после себя химический остаток. Если этот остаток останется внутри намоточных внутренних каналов холодной пластины, он со временем может медленно разъедать металл. Кроме того, остатки могут отслаиваться и забивать микроканалы, вызывая резкое повышение давления жидкости до опасного уровня, что может привести к утечке.

Поскольку жидкостно-холодная пластина, паяная в вакууме , изготавливается в бескислородной вакуумной камере, окисление не происходит. Таким образом, процесс полностью бесфлюсовый. Соединение без флюса означает, что внутренние каналы охлаждения остаются исключительно чистыми. В нем отсутствуют химические остатки, которые могли бы вызвать внутреннюю коррозию или засорение. Эта первозданная внутренняя среда является краеугольным камнем создания настоящей герметичной охлаждающей жидкости плиты, способной безопасно работать в течение многих лет.

4. Как предварительное проектирование и точность ЧПУ предотвращают будущие утечки?

Вакуумная печь выполняет окончательное соединение, но надежное уплотнение фактически начинается на этапах проектирования и обработки. Даже самый лучший процесс пайки не сможет исправить плохо спроектированную деталь.

Чтобы обеспечить идеальную работу капиллярного эффекта во время пайки, сопрягаемые поверхности металлических пластин должны быть идеально ровными. Высококачественные производители используют передовую обработку с ЧПУ (числовым программным управлением) для достижения невероятно жестких допусков. Если поверхности неровные, присадочный металл не будет течь должным образом, оставляя микроскопические пустоты, которые в будущем станут путями утечки.

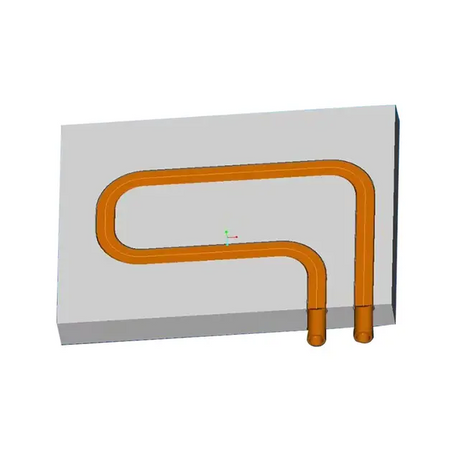

Кроме того, необходимо спроектировать Опытные инженерные группы используют вычислительную гидродинамику (CFD) для оптимизации расположения каналов, обеспечивая плавный поток жидкости и минимизируя перепады давления. Они также используют анализ методом конечных элементов (FEA) для моделирования того, как материалы будут реагировать на тепловое расширение. Подбирая термические свойства материалов и балансируя внутреннюю гидродинамику, инженеры устраняют основное физическое давление, вызывающее возникновение утечек. специальную пластину жидкостного охлаждения , обеспечивающую безопасное управление давлением жидкости.

5. Какие проверочные испытания качества обеспечивают высокую надежность пластины для охлаждения жидкости?

Команды закупок B2B понимают, что обещания производителя должны быть подкреплены эмпирическими данными. Высокая надежность жидкостной охлаждающей пластины проверяется посредством серии строгих проверок качества еще до того, как она покинет завод.

Поставщики высшего уровня реализуют несколько этапов тестирования, чтобы гарантировать безопасность:

• Испытание на утечку: часто с использованием гелиевой масс-спектрометрии или воздуха под высоким давлением, погруженного в воду, этот тест обнаруживает микроскопические поры, невидимые для человеческого глаза.

• Испытание давлением (испытание на разрыв): пластина подвергается давлению жидкости, значительно превышающему нормальный рабочий диапазон, чтобы гарантировать, что паяные соединения не разрушатся при неожиданных скачках давления в системе.

• Проверка тепловых характеристик: устройство подвергается моделированию термического цикла, чтобы убедиться, что встроенная уплотнительная структура остается неповрежденной после неоднократного расширения и сжатия.

Таблица: Сравнение технологий герметизации холодной пластиной

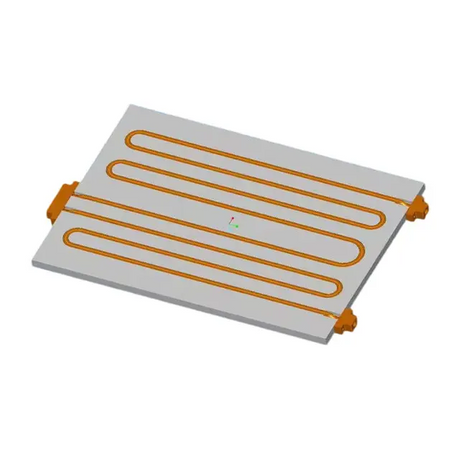

6. Где в реальном мире применяются эти герметичные решения?

Гарантия, обеспечиваемая вакуумной пайкой, сделала ее предпочтительным решением жидкостного охлаждения для управления температурным режимом в нескольких требовательных отраслях.

Случай 1: Промышленный источник питания и модули IGBT

Промышленное силовое оборудование и биполярные транзисторы с изолированным затвором (IGBT) генерируют огромные тепловые нагрузки и непрерывно работают в суровых условиях. Ранние конструкции охлаждения, основанные на механических уплотнениях, часто страдали от усталости из-за постоянных температурных циклов. Перейдя на паяную охлаждающую пластину , инженеры сократили количество точек подключения и создали прочный, однородный блок. Это устранило риск усталости, гарантируя, что энергосистемы останутся прохладными и сухими во время непрерывной работы.

Случай 2: Высокопроизводительные вычисления (HPC) и серверы искусственного интеллекта

Серверы искусственного интеллекта объединяют невероятную вычислительную мощность в высокоинтегрированные стойки с ограниченным пространством. Эта плотная электронная среда не может вынести ни единой капли утечки охлаждающей жидкости. Пластина, паяная в вакууме, позволяет создавать сложные и компактные конструкции с микроканалами, которые эффективно охлаждают централизованные источники тепла, обеспечивая при этом абсолютную надежность герметизации, необходимую для защиты дорогостоящей инфраструктуры центра обработки данных.

7. Как правильно выбрать производителя пластин для вакуумной пайки?

Приобретая систему жидкостного охлаждения, B2B-клиенты не просто покупают кусок металла; они инвестируют в индивидуальное инженерное решение, предназначенное для защиты их оборудования. Поэтому выбор производителя холодной пластины для вакуумной пайки предполагает оценку его комплексных возможностей.

Вам нужен партнер, который понимает, что каждый проект требует определенных размеров, скорости потока, интерфейсных портов и тепловых нагрузок. Поставщик премиум-класса предложит поддержку «Проектирование для технологичности» (DFM), гарантируя, что ваша концепция может быть надежно серийно произведена без риска утечек. Они проведут вас от начальной оптимизации CFD и создания прототипов до строгих испытаний под давлением и массового производства.

Предотвращение утечек является одним из наиболее важных факторов при выборе поставщика пластин для охлаждения жидкости. Kingka предлагает изготовленные по индивидуальному заказу пластины для жидкостной пайки с оптимизированной конструкцией каналов, надежной технологией бесфлюсового соединения и комплексной технической поддержкой. От разработки прототипа до надежного массового производства Kingka гарантирует, что ваша система терморегулирования останется высокоэффективной и полностью герметичной.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Что такое капиллярное действие при вакуумной пайке?

Ответ: Капиллярное действие — это физический процесс, при котором жидкость (в данном случае расплавленный присадочный металл) течет в узкие пространства без помощи или даже вопреки внешним силам, таким как гравитация. При вакуумной пайке присадочный металл втягивается в микроскопические зазоры между слоями холодной пластины, создавая прочное и однородное уплотнение.

Вопрос 2: Почему для пайки холодных пластин необходима вакуумная среда?

Ответ: Вакуумная среда удаляет весь кислород из нагревательной камеры. Без кислорода металл не может окисляться (ржаветь или тускнеть) под воздействием высоких температур. Это позволяет металлам аккуратно соединяться без необходимости использования химических флюсов.

Вопрос 3. Могут ли холодные пластины, паяные в вакууме, выдерживать высокое давление жидкости?

А: Да. Поскольку пластины склеены по всей площади внутренней поверхности, а не только по краям, они обладают исключительной структурной целостностью. Они могут выдерживать значительно более высокое внутреннее давление жидкости по сравнению с пластинами с механическим уплотнением.

Вопрос 4. Как производители проверяют микроскопические утечки?

Ответ: Высококачественные производители используют передовые методы, такие как тестирование на утечку гелием. Атомы гелия чрезвычайно малы и могут выходить через микроскопические поры, куда вода или воздух не могут сразу проникнуть. Если детектор гелия не обнаруживает выхода газа, пластина считается высокогерметичной.

Вопрос 5: Подходят ли вакуумно паяные холодные пластины для охлаждающих жидкостей на основе деионизированной воды?

А: Да. Деионизированная вода может вызывать сильную коррозию по отношению к некоторым металлам и химическим остаткам. Поскольку вакуумная пайка представляет собой процесс без флюса, она не оставляет коррозийных остатков внутри каналов, что делает ее очень совместимой с системами деионизированной воды при условии, что основной металл (например, алюминий) правильно выбран или обработан.

В6: В чем разница между паяной холодной пластиной и экструдированной холодной пластиной?

Ответ: Экструдированная холодная пластина формируется путем проталкивания металла через матрицу для создания прямых и простых внутренних каналов. Паяная холодная пластина состоит из обработанных слоев, соединенных вместе, что позволяет создавать очень сложные намоточные и индивидуальные конструкции внутренних каналов для конкретных зон нагрева.
