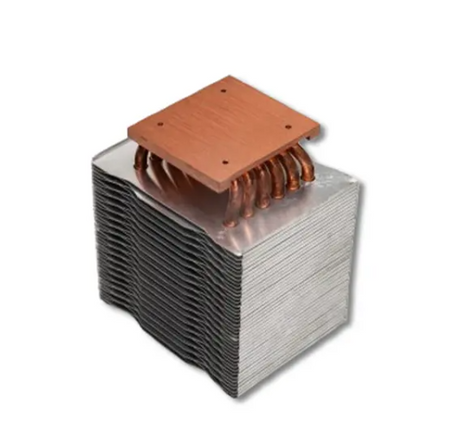

Когда инженерам-теплотехникам поручают охладить новую электронную систему, они часто сталкиваются с противоречиями в методах производства. Выбор между радиатором со шлифованными ребрами и экструдированным радиатором — это не просто вопрос предпочтений — это важное решение, которое определяет тепловой потолок вашего продукта, его физическую площадь и общий производственный бюджет.
Экструзия была отраслевым стандартом на протяжении десятилетий, но по мере того, как плотность мощности в современной электронике стремительно растет, традиционные методы часто упираются в физическую стену. Имея более чем 15-летний опыт проектирования и производства различных решений по управлению температурным режимом, включая радиаторы со скошенными ребрами, экструдированные радиаторы, соединенные ребра и модули тепловых трубок, команда инженеров Kingka обеспечивает индивидуальное проектирование и производство систем охлаждения для таких применений, как светодиодное освещение, телекоммуникационное оборудование, силовая электроника и промышленные системы.
В этом руководстве мы разберем инженерные данные, структуру затрат и практические примеры, чтобы помочь вам решить, какая технология охлаждения лучше всего подходит для ваших требований к охлаждению электроники высокой мощности.
Чтобы понять разницу в производительности, необходимо сначала посмотреть, как формируется металл.
Экструдированные радиаторы создаются путем проталкивания нагретых алюминиевых заготовок через матрицу из закаленной стали. В результате этого процесса формируется непрерывный профиль, который позже обрезается до нужной длины.
Сильные стороны: Отлично подходит для быстрого создания длинных непрерывных фигур.
Ограничения: Физическое давление при проталкивании металла через матрицу ограничивает то, насколько тонкими могут быть ребра и насколько близко они могут быть расположены (соотношение сторон).
Заточка — это высокоточная субтрактивная технология производства. Используя специальное оборудование для зачистки и прецизионную обработку с ЧПУ, лезвие разрезает твердый кусок металла под небольшим углом, снимая тонкий слой металла и сгибая его вертикально, образуя ребристую структуру высокой плотности.
Сильные стороны: поскольку плавник отделяется непосредственно от основания, плавник и основание остаются единой монолитной частью. Это полностью устраняет любое тепловое сопротивление между основанием и ребрами.
Ограничения: более медленный производственный процесс по сравнению с быстрой производительностью экструзионного пресса.
Когда дело доходит до возможности охлаждения, метод производства диктует геометрические ограничения радиатора.
Основным фактором конвективного охлаждения является площадь поверхности. Технология Skived Fin позволяет создавать ультратонкие ребра толщиной всего 0,25 мм с невероятно малым расстоянием между ними. Стандартные экструзионные матрицы просто физически не могут производить такие тонкие или плотно упакованные ребра без разрушения. Из-за такой чрезвычайной плотности ребер, значительно увеличивающей площадь поверхности для конвекционного охлаждения, радиаторы со скосами могут обеспечить до 30% более высокую эффективность рассеивания тепла по сравнению с типичными экструдированными радиаторами в аналогичных условиях.
При экструзии почти исключительно используются алюминиевые сплавы, поскольку они достаточно податливы, чтобы проходить через матрицу. Хотя алюминий является отличным универсальным теплопроводником, он борется с высококонцентрированным тепловым потоком.
С другой стороны, при заточке можно легко использовать чистую медь. Теплопроводность медных радиаторов с заточкой может достигать ~400 Вт/м·К , что обеспечивает быструю и бесперебойную передачу тепла от мощных электронных компонентов прямо к кончикам ребер.
Радиаторы из экструдированного алюминия широко используются для умеренного рассеивания мощности, обычно в диапазоне 100–500 Вт , при условии достаточного воздушного потока в корпусе.
Скошенные радиаторы используются, когда плотность мощности превышает мощность экструзии, что часто используется в ограниченных серверных средах или при интенсивном охлаждении силовых модулей, где требуется максимальная производительность на кубический миллиметр.
Балансировка теплового баланса так же важна, как и балансировка тепловой нагрузки. Экономические профили этих двух процессов фундаментально перевернуты.
Экструдированные радиаторы: потребуются специальные штампы для инструментов, что требует первоначальных затрат и времени выполнения заказа в несколько недель. Тем не менее, они достигают гораздо более низких затрат на единицу продукции при массовом производстве, эффективно поддерживая крупносерийное производство.
Теплоотводы со срезанными ребрами: технология заточки полностью исключает необходимость использования дорогостоящих инструментальных матриц, поскольку в ней используются стандартные режущие лезвия на блоках из необработанного металла. Хотя время обработки увеличивает стоимость единицы продукции, отсутствие затрат на оснастку делает ее очень подходящей для индивидуальной настройки или создания прототипов.
Наши возможности индивидуального теплового проектирования и производства позволяют нам подобрать правильную технологию для конкретной промышленной системы. Вот как эти методы работают в полевых условиях:
Телекоммуникационное оборудование печально известно тем, что выделяет огромное количество тепла в плотно закрытых корпусах. Для своего недавнего клиента в сфере телекоммуникаций компания Kingka разработала специальный радиатор с медными ребрами. Используя ультратонкие ребра и чистую медь с высокой теплопроводностью (~ 400 Вт/м·К), мы разработали решение для охлаждения, идеально подходящее для телекоммуникационного оборудования и силовой электроники, где компактные конструкции требуют экстремальных характеристик рассеивания тепла.
Не каждый проект требует предельной плотности зачистки. Радиаторы из экструдированного алюминия обычно используются в источниках питания, драйверах светодиодов и промышленной электронике. Для клиента, производящего силовую электронику, мы поставили специальные профили. Поскольку их применение характеризовалось умеренными тепловыми нагрузками и требовало экономичного решения для охлаждения для крупносерийного производства, экструзия стала неоспоримым победителем.
Стадионные и промышленные светодиодные матрицы высокой мощности сталкиваются с серьезным снижением светового потока, если температура перехода повышается. Чтобы бороться с этим, мы использовали технологию зачистки для специальной мощной светодиодной системы. Поскольку ребра вырезаны непосредственно из цельного медного или алюминиевого блока, мы полностью устранили тепловое сопротивление между основанием и ребрами, что значительно улучшило стабильность теплопередачи для интенсивной системы охлаждения светодиодов.
Спор между радиатором со стружечными ребрами и экструдированным радиатором сводится к конкретным узким местам вашей системы:
Выберите «Экструзия», если у вас умеренная тепловая нагрузка (100–500 Вт), достаточное физическое пространство для более толстых ребер и вы планируете крупносерийное производство, где минимизация себестоимости единицы продукции является главным приоритетом.
Выбирайте Skiving, если вы имеете дело с концентрированной мощной электроникой, вам нужны ультратонкие ребра (0,25 мм) для увеличения площади поверхности в ограниченном пространстве, вам требуется проводимость чистой меди ~400 Вт/м·К или вам нужны быстрые прототипы без оплаты дорогостоящих штампов.
6.1 В чем основное преимущество радиатора со скошенными ребрами?
Основное преимущество – монолитная конструкция. Поскольку ребра вырезаны непосредственно из базового блока, термическое сопротивление в месте соединения ребер с основанием равно нулю, что обеспечивает максимальную эффективность теплопередачи.
6.2 Может ли экструдированный радиатор быть изготовлен из меди?
Несмотря на то, что медь возможно, ее очень трудно экструдировать из-за ее высокой температуры плавления и свойств материала. Экструзия в подавляющем большинстве случаев осуществляется с использованием алюминия. Если вам нужен цельный медный радиатор, предпочтительным методом является зачистка или обработка на станке с ЧПУ.
6.3 Являются ли плавники со скошенными краями хрупкими из-за того, что они такие тонкие (0,25 мм)?
Несмотря на то, что ребра с заточкой ультратонкие, они прочны, поскольку их основание полностью интегрировано в твердый основной материал. Тем не менее, во время сборки с ними следует обращаться осторожно, чтобы не допустить их изгиба.
6.4 Почему для экструзии требуется стоимость инструментов, а для зачистки нет?
Для экструзии требуется изготовленная по индивидуальному заказу стальная матрица (форма) для каждого уникального профиля ребер. Для заточки используется стандартное лезвие с ЧПУ, которое можно запрограммировать на резку ребер различной высоты и шага из стандартного металлического куска, не требуя специальных форм.
6.5 Насколько лучше охлаждающая способность радиатора со скосом?
В зависимости от воздушного потока и точной геометрии более тонкие и плотные ребра радиатора с заточкой могут обеспечить до 30% более высокую эффективность рассеивания тепла по сравнению с экструдированным радиатором аналогичной площади.
6.6 Подходят ли радиаторы со срезанными краями для пассивного охлаждения (без вентиляторов)?
Могут, но шаг плавников должен быть тщательно продуман. Если ультратонкие ребра расположены слишком близко друг к другу и нет вентилятора, пропускающего через них воздух, естественный поток воздуха, вызванный конвекцией, может остановиться. Экструзия часто более распространена для широко расположенных пассивных охладителей.
6.7 Может ли Kingka объединить эти технологии с другими?
Да. Kingka часто интегрирует модули тепловых трубок как в экструдированные, так и в шлифованные основания, чтобы еще больше улучшить распределение тепла в приложениях с экстремальной мощностью.
6.8 Какова типичная разница во времени выполнения прототипов?
Прототипы со срезанными краями часто можно обработать и доставить в течение нескольких дней, поскольку для этого не требуется никаких инструментов. Для изготовления экструдированных прототипов сначала необходимо изготовить матрицу, что может увеличить первоначальное время выполнения заказа на несколько недель.
