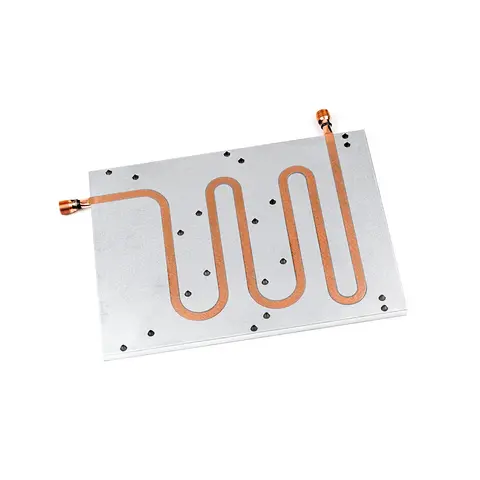

Нержавеющая сталь или алюминиевая плита для охлаждения жидкости: что выбрать?

При проектировании современных мощных электронных систем переход на жидкостное охлаждение зачастую является необходимостью, а не выбором. По мере роста удельной мощности в электромобилях, центрах обработки данных и промышленной автоматизации воздушное охлаждение просто не успевает за ними. Однако решение использовать жидкостную охлаждающую пластину — это только первый шаг. Следующее и, пожалуй, самое важное инженерное решение — это выбор материала.

При настройке индивидуальной системы терморегулирования команды инженеров часто вступают в споры: алюминиевая или нержавеющая пластина с жидкостным охлаждением . Хотя заманчиво сделать этот выбор исключительно на основе себестоимости единицы продукции или чистой теплопроводности, реальность высокопроизводительной техники гораздо сложнее.

Выбор правильного основного металла определяет общую надежность, структурную целостность и долгосрочный цикл обслуживания всей вашей системы. Не существует универсально «идеального» материала; лучший выбор полностью зависит от вашей конкретной тепловой нагрузки, условий эксплуатации, типа охлаждающей жидкости и механических ограничений. Это руководство проведет вас через логический процесс выбора материала, поможет вам понять точные компромиссы между этими двумя доминирующими металлами, чтобы вы могли защитить свое оборудование от термических и структурных повреждений.

1. Почему выбор материала является основой надежности системы?

Когда команды по закупкам B2B и архитекторы аппаратного обеспечения обращаются к производителю пластин для охлаждения жидкости , их главной заботой редко является просто «Какой материал дешевле?»

Выбранный вами материал действует как физическая граница между чувствительным высоковольтным электронным компонентом и циркулирующей жидкой охлаждающей жидкостью. Если эта граница нарушена, результаты будут катастрофическими. Выбор неправильного материала для вашего конкретного применения может привести к нескольким критическим системным рискам:

• Термические ограничения: если материал не может передавать тепло достаточно быстро, электронные компоненты будут перегреваться и дросселироваться, что ухудшает производительность.

• Гальваническая коррозия: если металл холодной пластины плохо реагирует с выбранной охлаждающей жидкостью (или другими металлами в контуре охлаждения), он будет корродировать изнутри наружу, что приведет к закупорке и утечкам.

• Механическая усталость. Если материал не выдерживает внутреннего давления жидкости в системе или вибраций окружающей среды, соединения конструкции в конечном итоге треснут.

Таким образом, оценка жидкостной охлаждающей пластины для управления температурным режимом требует целостного представления о затратах жизненного цикла системы, требованиях к долговечности и тепловых целях.

2. Каковы термические и структурные преимущества алюминиевой пластины для охлаждения жидкости?

Для подавляющего большинства коммерческих и промышленных применений алюминиевые пластины для охлаждения жидкости являются бесспорным отраслевым стандартом. Его широкое распространение обусловлено уникальным сочетанием термодинамических и физических свойств, превзойти которые невероятно сложно.

Улучшенные тепловые характеристики

Основная задача холодной плиты – быстрое рассеивание тепла. Алюминий может похвастаться превосходной теплопроводностью (обычно от 160 до 200 Вт/м·К, в зависимости от конкретного сплава). Это позволяет ему быстро отводить тепло от концентрированных горячих точек и передавать его циркулирующей жидкости. Такое быстрое распространение тепла делает его идеальной охлаждающей пластиной для силовой электроники , особенно для IGBT-модулей, контроллеров двигателей и инверторов электромобилей, где резкие скачки тепла являются обычным явлением.

Легкий дизайн

Вес является критическим ограничением во многих современных инженерных проектах. Алюминий составляет примерно одну треть веса нержавеющей стали. Для таких приложений, как аккумуляторные батареи электромобилей (EV), аэрокосмическая электроника и портативные высокопроизводительные устройства, минимизация веса системы охлаждения напрямую приводит к повышению общей эффективности продукта и увеличению дальности полета.

Гибкость производства

Алюминий хорошо поддается механической обработке. Это означает, что инженеры могут проектировать невероятно сложные внутренние каналы потока, структуры с микроребрами и порты по индивидуальному заказу, не неся при этом непомерных затрат на механическую обработку. Он полностью совместим с современными технологиями обработки на станках с ЧПУ и вакуумной пайкой , что позволяет быстро разрабатывать высокооптимизированные индивидуальные каналы подачи жидкости.

Практический пример: Охлаждение силового модуля IGBT

Производитель промышленных силовых инверторов столкнулся с проблемой перегрева своих IGBT-модулей во время непрерывной работы с высокой нагрузкой. Они требовали быстрого отвода тепла без увеличения веса шкафа управления. Используя специальную алюминиевую холодную пластину, сваренную в вакууме, они смогли оптимизировать внутренние каналы потока непосредственно под самыми горячими зонами IGBT. Высокая теплопроводность алюминия обеспечила быструю передачу тепла, стабилизируя систему и снижая общий вес инверторного блока.

3. Когда становится необходима пластина жидкостного охлаждения из нержавеющей стали?

Если алюминий такой проводящий и легкий, почему инженер должен выбирать нержавеющую сталь? Нержавеющая сталь имеет значительно более низкую теплопроводность (около 15–20 Вт/м·К), что делает ее менее эффективной в распространении тепла. Однако пластина жидкостного охлаждения из нержавеющей стали становится абсолютно необходимой, когда выживание в окружающей среде перевешивает чистую термодинамическую скорость.

Отличная коррозионная стойкость

В некоторых отраслях нельзя использовать стандартные охлаждающие жидкости (например, смеси гликоля и воды с ингибиторами). Например, некоторые медицинские устройства, лазерные системы и высоковольтные силовые установки требуют деионизированной (ДИ) воды из-за ее низкой электропроводности. Деионизированная вода очень агрессивна и быстро удаляет ионы из алюминия, что приводит к серьезной коррозии. Нержавеющая сталь по своей природе устойчива к этому химическому воздействию, что делает ее высоконадежной устойчивой к коррозии пластиной для жидкостного охлаждения..

Более высокая механическая прочность

Нержавеющая сталь обладает превосходной прочностью на разрыв и твердостью по сравнению с алюминием. В тяжелых промышленных условиях, где система охлаждения должна работать при чрезвычайно высоком внутреннем давлении жидкости или где внешняя среда предполагает серьезные физические воздействия, сильную вибрацию или воздействие едких химикатов, алюминий может деформироваться или выйти из строя. Нержавеющая сталь обеспечивает структурную жесткость, необходимую для выживания в этих суровых условиях.

Практический пример: высоконадежные промышленные системы

Промышленному объекту потребовалась система охлаждения для специализированной установки обработки жидкостей, работающей в высококоррозионной среде с высокой влажностью. В системе также использовались трубопроводы охлаждающей жидкости под высоким давлением. Алюминиевые пластины выходили из строя из-за ухудшения состояния окружающей среды и давления. Переход на холодную пластину из нержавеющей стали немедленно решил проблемы долговечности, обеспечив высоконадежное герметичное уплотнение, которое значительно снизило риски при обслуживании и время простоя оборудования.

4. Как эти материалы сравниваются в высокопроизводительных средах?

Чтобы принять обоснованное решение, инженерные группы должны оценить эти материалы параллельно. Следующее сравнение материалов пластин жидкостного охлаждения подчеркивает резкие эксплуатационные различия между двумя вариантами.

5. Как процесс вакуумной пайки влияет на выбор материала?

Независимо от того, выберете ли вы алюминий или нержавеющую сталь, физические компоненты должны быть надежно соединены друг с другом, образуя внутренние каналы для жидкости. Именно здесь выбор материала жидкостной пластины для вакуумной пайки становится узкоспециализированной областью.

Холодная пластина вакуумной пайки изготавливается путем помещения предварительно обработанных металлических слоев в высокотемпературную бескислородную вакуумную печь. Присадочный металл плавится и соединяет пластины вместе посредством капиллярного действия, создавая бесшовное, герметичное соединение.

Однако процесс пайки сильно различается в зависимости от материала. Алюминий плавится при гораздо более низкой температуре, чем нержавеющая сталь, поэтому требуются высокоспецифичные припои и строгий температурный контроль, чтобы предотвратить деформацию основного металла в печи. Для нержавеющей стали требуются другие присадочные сплавы (часто на основе никеля или меди) и гораздо более высокие температуры пайки.

Понимание коэффициента теплового расширения и металлургических свойств этих материалов имеет решающее значение для создания прочной связи. Производитель премиум-класса, такой как Kingka, использует передовую технологию вакуумной пайки, чтобы гарантировать, что при работе с алюминием или нержавеющей сталью конечный продукт имеет надежное соединение без флюса, которое не трескается и не протечет при длительном термоциклировании ( kingkatech.com ).

6. Как инженерная поддержка может предотвратить дорогостоящие несоответствия материалов?

При таком большом количестве переменных — термостойкость, совместимость с жидкостями, номинальное давление и металлургия пайки — выбор правильного материала может показаться сложной задачей. Неверные предположения приводят к тому, что прототипы выходят из строя, что приводит к недостаточному рассеиванию тепла, внутренней коррозии и дорогостоящим циклам реконструкции.

Вот почему клиентам B2B требуется больше, чем просто производственный цех; им нужен партнер, способный предоставить комплексное высокопроизводительное решение для жидкостного охлаждения . Наиболее важным этапом процесса закупок является инженерная оценка, которая проводится до начала производства.

Опытный производитель рассмотрит требования вашего конкретного проекта и предложит надежную инженерную поддержку. Это включает в себя:

• Оценка общей тепловой нагрузки и пространственных ограничений.

• Анализ химических свойств выбранной вами охлаждающей жидкости для предотвращения гальванической коррозии.

• Использование вычислительной гидродинамики (CFD) и анализа конечных элементов (FEA) для моделирования того, как конструкция из алюминия или нержавеющей стали будет работать под давлением.

• Разработка индивидуальных каналов охлаждения, обеспечивающих максимальную теплопередачу даже при использовании материалов с низкой проводимостью, таких как нержавеющая сталь.

Используя первоначальную экспертную инженерную поддержку, вы значительно сокращаете затраты на пробы и ошибки вашего проекта, гарантируя, что выбранный вами материал идеально соответствует жизненному циклу вашей системы и целям производительности.

Заключение

Споры между пластинами жидкостного охлаждения из алюминия и нержавеющей стали не связаны с тем, что один материал универсально превосходит другой. Алюминий является рекордсменом по высокой теплопроводности и легкому весу, что делает его идеальным решением для силовой электроники высокой плотности, электромобилей и серверов. С другой стороны, нержавеющая сталь является идеальной защитой от агрессивных охлаждающих жидкостей, экстремального давления и суровых промышленных условий.

В конечном итоге ваш выбор определяет долгосрочную надежность и безопасность вашей электронной инфраструктуры. Понимая ваши экологические ограничения и сотрудничая с опытным производителем, способным выполнять прецизионную вакуумную пайку, вы можете разработать систему управления температурным режимом, которая защитит ваше оборудование на долгие годы.

Не уверены, подойдет ли алюминий или нержавеющая сталь для вашей плиты для охлаждения жидкостей? Инженеры Kingka могут оценить ваши тепловые требования и порекомендовать наиболее подходящее решение для охлаждения с помощью вакуумной пайки. Свяжитесь с нами сегодня и сообщите характеристики вашего проекта , и мы поможем вам создать надежную и высокопроизводительную систему управления температурным режимом.

Часто задаваемые вопросы (FAQ)

1. Могу ли я использовать простую водопроводную воду в алюминиевой охлаждающей пластине?

Нет. Водопроводная вода содержит минералы и примеси, которые быстро вызывают образование накипи, закупорку и гальваническую коррозию внутри алюминиевой холодной пластины. Всегда следует использовать специализированную охлаждающую жидкость, например смесь дистиллированной воды и гликоля, содержащую антикоррозионные ингибиторы.

2. Почему для деионизированной воды рекомендуется использовать нержавеющую сталь?

Деионизированная вода очищена от ионов, что делает ее отличным электроизолятором (что жизненно важно для некоторых лазеров и медицинского оборудования). Однако из-за отсутствия ионов он очень агрессивен и вытягивает ионы из окружающих металлов, чтобы достичь равновесия. Он быстро разъедает алюминий, но нержавеющая сталь может противостоять этому ионному удалению.

3. Всегда ли алюминиевая холодная плита дешевле стальной?

В целом да. Алюминиевое сырье обычно дешевле нержавеющей стали. Кроме того, алюминий намного мягче и его легче обрабатывать на станках с ЧПУ, что значительно снижает износ инструментов и время изготовления, что приводит к снижению общей стоимости производства.

4. Если нержавеющая сталь имеет плохую теплопроводность, как она охлаждает мощные устройства?

Чтобы компенсировать более низкую теплопроводность, инженеры должны оптимизировать внутреннюю конструкцию охлаждающей пластины из нержавеющей стали. Обычно это включает в себя обработку очень тонких стенок между источником тепла и охлаждающей жидкостью и создание сильно турбулентных и плотных внутренних каналов потока, чтобы максимизировать площадь поверхности для теплообмена.

5. Что такое гальваническая коррозия в системах жидкостного охлаждения?

Гальваническая коррозия возникает, когда два разнородных металла (например, медь и алюминий) присутствуют в одном контуре охлаждения и соединены электропроводящей жидкостью (хладагентом). Один металл будет действовать как анод и подвергаться коррозии. Выбор правильного материала охлаждающей пластины требует обеспечения его совместимости с радиаторами, фитингами и охлаждающими жидкостями в остальной части контура.

6. Ослабляет ли металл процесс вакуумной пайки?

Нет, если все сделано правильно, вакуумная пайка создает невероятно прочную связь, не ослабляя основной металл. Поскольку этот процесс равномерно нагревает всю сборку в вакууме, он позволяет избежать локального теплового напряжения и деформации, обычно связанных с традиционными методами точечной сварки, в результате чего получается структурно прочная и герметичная пластина.
