Какие факторы влияют на стоимость производства нестандартных пластин для охлаждения жидкостей?

При переходе от традиционного воздушного охлаждения к жидкостному охлаждению инженеры и специалисты по закупкам часто сталкиваются с необходимостью изучения цен на компоненты. Несмотря на то, что жидкостные системы, несомненно, являются мощными — обеспечивая в 4–5 раз более высокую эффективность охлаждения, чем радиаторы с принудительной подачей воздуха, — стоимость изготовления жидкостных охлаждающих пластин может сильно варьироваться в зависимости от внутренней геометрии, выбора материала и требований к качеству.

В области мощной электроники оценка охлаждающей пластины исключительно на основе ее цены за единицу является ошибочной стратегией. Вместо этого современная теплотехника опирается на показатель «Цена на ватт». Более дорогая, высокооптимизированная холодная пластина может позволить вам безопасно эксплуатировать модуль IGBT мощностью 900 Вт при максимальной мощности, что в конечном итоге сэкономит тысячи долларов на потенциальных сбоях оборудования и простоях системы.

Чтобы помочь вам сориентироваться в ценах на управление температурным режимом , мы составили подробный анализ основных факторов, влияющих на производственные затраты на изготовление индивидуальной конструкции холодных пластин..

1. Основной драйвер затрат: сложность производственного процесса.

Выбранная технология производства определяет базовую стоимость любой охлаждающей жидкости плиты . Поскольку внутренние каналы потока становятся более сложными для максимизации площади контакта с охлаждающей жидкостью, сложность производства и цена увеличиваются.

Вот как четыре основных типа каналов потока влияют на ваш бюджет:

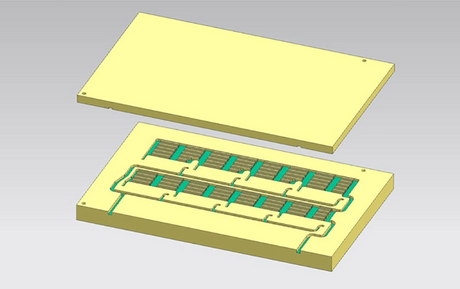

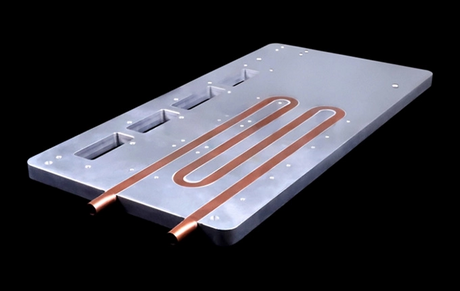

• Труба в пластине (встроенная трубка): это наиболее экономичная и фундаментальная конструкция. Мы используем фрезеровку с ЧПУ для вырезания канавок в алюминиевой опорной пластине и встраивания металлических трубок (обычно из меди или нержавеющей стали), закрепляя их термоэпоксидной смолой или механическим прессованием. Он обеспечивает низкие затраты на обработку и идеально подходит для основных требований к жидкостному охлаждению.

• Обработка глубоких отверстий (пистолетное сверление). Этот процесс включает в себя прецизионное сверление пересекающихся отверстий в цельном алюминиевом блоке и надежную закупорку определенных точек входа для создания непрерывного контура охлаждения. Поскольку он устраняет необходимость сварки, он создает нулевую термическую нагрузку, что облегчает поддержание идеальной плоскостности основания. Однако обработка сложных многопроходных каналов потока требует очень много времени, что приводит к увеличению затрат на час работы станков с ЧПУ.

• Сварка трением с перемешиванием (FSW): FSW использует современную технологию сварки в твердом состоянии для соединения экструдированного или обработанного основания с накладкой. Он обеспечивает исключительно высокую структурную жесткость, идеальную герметизацию и высокую плоскостность поверхности. Поскольку инвестиции в оборудование и параметры процесса значительно выше, чем при стандартной механической обработке, FSW требует дополнительных затрат, но он незаменим для крупных и высокопрочных применений.

• Вакуумная пайка: это самый продвинутый и самый дорогой производственный процесс. Процесс, проводимый в бескислородной вакуумной печи, плавит припой для бесшовного соединения сложных многослойных внутренних каналов потока. Он может соединять разнородные металлы (например, алюминий и нержавеющую сталь) и не создает термического напряжения. Вакуумная пайка предназначена для применений, требующих чрезвычайно сложных и высокоэффективных микроканалов.

Таблица 1. Стоимость производственного процесса и матрица применения

2. Выбор материала и совместимость с несколькими металлами.

Выбор сырья напрямую влияет как на термодинамические характеристики, так и на бюджет закупок.

• Алюминий против меди. Алюминий легкий, легко обрабатывается и экономически эффективен, что делает его отраслевым стандартом. Чистая медь обладает значительно более высокой теплопроводностью, но она значительно тяжелее, а стоимость сырья намного выше. Кроме того, медь сложнее обрабатывается инструментами с ЧПУ, что увеличивает время обработки и затраты на расходные материалы.

• Интеграция нескольких материалов: усовершенствованное жидкостное охлаждение. Факторы производства иногда требуют использования нескольких металлов, например легкого алюминиевого корпуса с медной контактной площадкой с высокой проводимостью, припаянной непосредственно под источником тепла. Хотя вакуумная пайка поддерживает такое соединение разнородных металлов, управление различными коэффициентами теплового расширения (КТР) и сложным процессом пайки заметно увеличивает как затраты на сырье, так и затраты на обработку.

3. Персонализация, точность ЧПУ и обработка поверхности.

Холодная пластина должна идеально прилегать к источнику тепла, чтобы минимизировать сопротивление теплового интерфейса. Требуемый уровень точности напрямую влияет на стоимость.

Увеличение допуска плоскостности поверхности требует более медленных и точных проходов торцевого фрезерования на станке с ЧПУ. Кроме того, голый металл редко подходит для суровых промышленных или жидких сред. Индивидуальная обработка поверхности — это неизбежное увеличение затрат:

• Стандартное и жесткое анодирование: повышает долговечность поверхности и обеспечивает базовую электрическую изоляцию.

• Никелирование: имеет решающее значение для предотвращения гальванической коррозии, особенно если внутренний контур охлаждающей жидкости содержит другие металлы (например, медный радиатор в алюминиевом контуре с холодной пластиной).

• Электрофоретическое осаждение (E-покрытие): Обеспечивает надежную и равномерную коррозионную стойкость для изделий сложной внешней геометрии.

4. Затраты на проверку качества и соответствие требованиям

В критически важном жидкостном охлаждении утечка является катастрофической. Обеспечение качества не является дополнительным дополнением; это фундаментальный центр затрат, заложенный в цену холодных плит высокого уровня.

Чтобы гарантировать надежность, каждый продукт перед отправкой должен пройти 100% проверку на герметичность и давление. В зависимости от отрасли документация о соответствии требованиям добавляет значительные административные расходы и накладные расходы на тестирование. Для предоставления отчетов о проверке первой продукции (FAI), документации процесса утверждения производственных деталей (PPAP) для клиентов-автомобилестроителей, соблюдения RoHS и отслеживания сертифицированного сырья требуется специальная команда инженеров по обеспечению качества, что напрямую отражается на конечной цене за единицу продукции.

5. Сроки выполнения НИОКР и производственные циклы

Время — деньги, особенно в быстрых циклах разработки продукта. Скорость, с которой производитель может перейти от файла САПР к физической детали, является скрытым фактором затрат.

Оптимизированный партнер по проектированию и производству может значительно сократить время вывода продукта на рынок. Для сравнения: стандартный цикл разработки индивидуальных образцов Kingka обычно составляет 15 дней , а цикл массового производства — 25–30 дней . Если ваш проект срочный, использование передового быстрого прототипирования без инструментов (например, прямая обработка на станке с ЧПУ двухсекционной пластины с болтовыми соединениями для первоначальной термической проверки) может сэкономить недели ожидания по сравнению с заказом экструзионной матрицы FSW.

6. Факторы затрат, специфичные для отрасли (примеры)

В разных отраслях приоритет отдается разным показателям производительности, что однозначно определяет затраты на разработку индивидуальной холодильной плиты .

• Мощная промышленная электроника (охлаждение IGBT). Современные модули IGBT генерируют массивный локализованный тепловой поток мощностью от 400 Вт до 900 Вт+ . Чтобы предотвратить выход из строя соединения, эти системы требуют высокоточных холодных пластин FSW или вакуумной пайки с плотными внутренними ребрами, расположенными непосредственно под матрицей, что увеличивает сложность обработки.

• Электрическая мобильность (eMobility): Холодные пластины аккумуляторной батареи электромобиля должны сочетать большую площадь поверхности с чрезвычайно легким весом. Для достижения этого требуется сложная тонкостенная обработка и FSW, чтобы пластина была достаточно легкой и сохраняла запас хода транспортного средства, сохраняя при этом структурную устойчивость к дорожным вибрациям.

• Медицинское оборудование (КТ и МРТ). Системы охлаждения для медицинской визуализации требуют абсолютной надежности. Такая «нулевая терпимость» к отказам означает, что стоимость в значительной степени зависит от тщательного контроля качества, избыточных испытаний на утечку и сертификации материалов медицинского назначения.

• Облачные серверы и центры обработки данных. Прямое жидкостное охлаждение (DLC) для процессоров и графических процессоров должно интегрировать сложные каналы потока в сверхузких пределах блейд-сервера высотой 1U или 2U. Здесь основным элементом затрат является использование пространства — создание очень сложных микроканалов с помощью вакуумной пайки для максимального отвода тепла в строго ограниченном объеме.

7. Оценка истинной стоимости: цена за единицу в сравнении со стоимостью за ватт.

Оценивая производителя жидкостных холодных плит , не позволяйте исходной цене за единицу затмить вас относительно общей стоимости системы. Более дешевая, плохо обработанная конструкция «труба в пластине» может сэкономить вам 50 долларов вперед, но может привести к дросселированию или полному отказу процессора стоимостью 2000 долларов. Поскольку жидкостное охлаждение в 4–5 раз более эффективно, чем воздушное охлаждение, инвестиции в сложные производственные процессы, такие как FSW или вакуумная пайка, часто дают самую низкую стоимость рассеиваемого ватта .
