Ваш высокопроизводительный компьютер борется с теплом? Водный блок - это сердечный компонент системы жидкого охлаждения , непосредственно поглощая тепло от критических компонентов, таких как ваш процессор или графический процессор. Он эффективно передает это тепло в циркулирующую жидкую охлаждающую жидкость, которая затем уходит для охлаждения, обеспечивая стабильную и пиковую производительность.
Я помню, как в первый раз я подтолкнул свой игровой компьютер в его пределы. Вентиляторы взревели, как реактивный двигатель, и моя частота кадров опускалась с начала термического дросселя. Воздушное охлаждение просто больше не разрезало его. Мне нужно было что -то более эффективное, что -то, что могло бы молча укротить тепло -зверя в моей машине. Мое путешествие заставило меня открыть для себя мощный мир водяного охлаждения, начиная с его фундаментального компонента: блок воды.
Любивым о том, как маленький металлический блок может управлять интенсивной тепловой тепловой тепловой теплотой современного процессора? Все сводится к фундаментальному принципу термодинамики: теплопередачи.
Водный блок работает, непосредственно поглощая тепловую энергию из горячего компонента, например, процессор или графический процессор, через высокопрофессиональную металлическую основу. Затем это тепло передает на циркулирующую жидкую охлаждающую жидкость, протекающую через сложные внутренние каналы, что переносит тепло от компонента в радиатор для рассеивания.
Давайте разбим процесс на его ключевые этапы, от прямого контакта до эффективного удаления тепла.
Процесс начинается, когда водяной блок, правильно установленный, устанавливает прямой контакт с поверхностью компонента, он охлаждает. Для обеспечения максимальной теплопередачи, тонкий слой тепловой пасты (тепловой материал раздела или TIM) применяется между тепловым распределителем компонента и основанием блока воды.
Эта паста заполняет микроскопические недостатки и воздушные промежутки, которые являются плохими теплопроводниками, создавая эффективный путь для тепловой энергии. Затем жара быстро проходит через высокопроводящий материал основания воды, как правило, медь, которая превосходит при выявлении тепла.
Пример 1: охлаждение процессора. Медную основу для воды для водопровода напрямую связывается с интегрированным тепловым распределителем процессора (IHS). По мере того, как ЦП генерирует тепло во время расчетов, это тепло быстро проводится в медной основе блока воды. Без этой эффективной проводимости тепло накапливалось бы на процессоре, заставляя его замедляться или даже отключаться.
Пример 2: Охлаждение графического процессора. Водные блоки с полным покрытием предназначены для контакта не только с самим чипом GPU, но и с другими теплогенерирующими компонентами, такими как модули VRAM (видео оперативной памяти) и VRMS (модули регулятора напряжения) на графической карте. Это обеспечивает комплексное охлаждение для всех критических областей, так как тепло от этих вспомогательных компонентов также проводится в большую площадь поверхности воды.
Как только тепло поглощается основой для воды, его нужно унести. Здесь вступает магия Внутри воды есть точно спроектированная сеть микроканалов, плавников или штифтов. Эти конструкции резко увеличивают внутреннюю площадь поверхности, подвергающуюся воздействию жидкой охлаждающей жидкости. конвекции .
Когда охлаждающая жидкость протекает через эти каналы, она поглощает тепло от металла. Вода значительно более эффективна при поглощении и переносе тепла, чем воздух из -за его более высокой удельной теплоемкость и теплопроводности. Затем эта горячая жидкость выходит из водоснабжения и проходит через трубку до радиатора, где вентиляторы, наконец, рассеивается в окружающем воздухе.
Непрерывный поток жидкой охлаждающей жидкости, приводимый в движение насосом в петле, гарантирует, что охлаждающая жидкость постоянно попадает в водный блок, чтобы увеличить тепло, создавая высокоэффективный и стабильный цикл охлаждения.

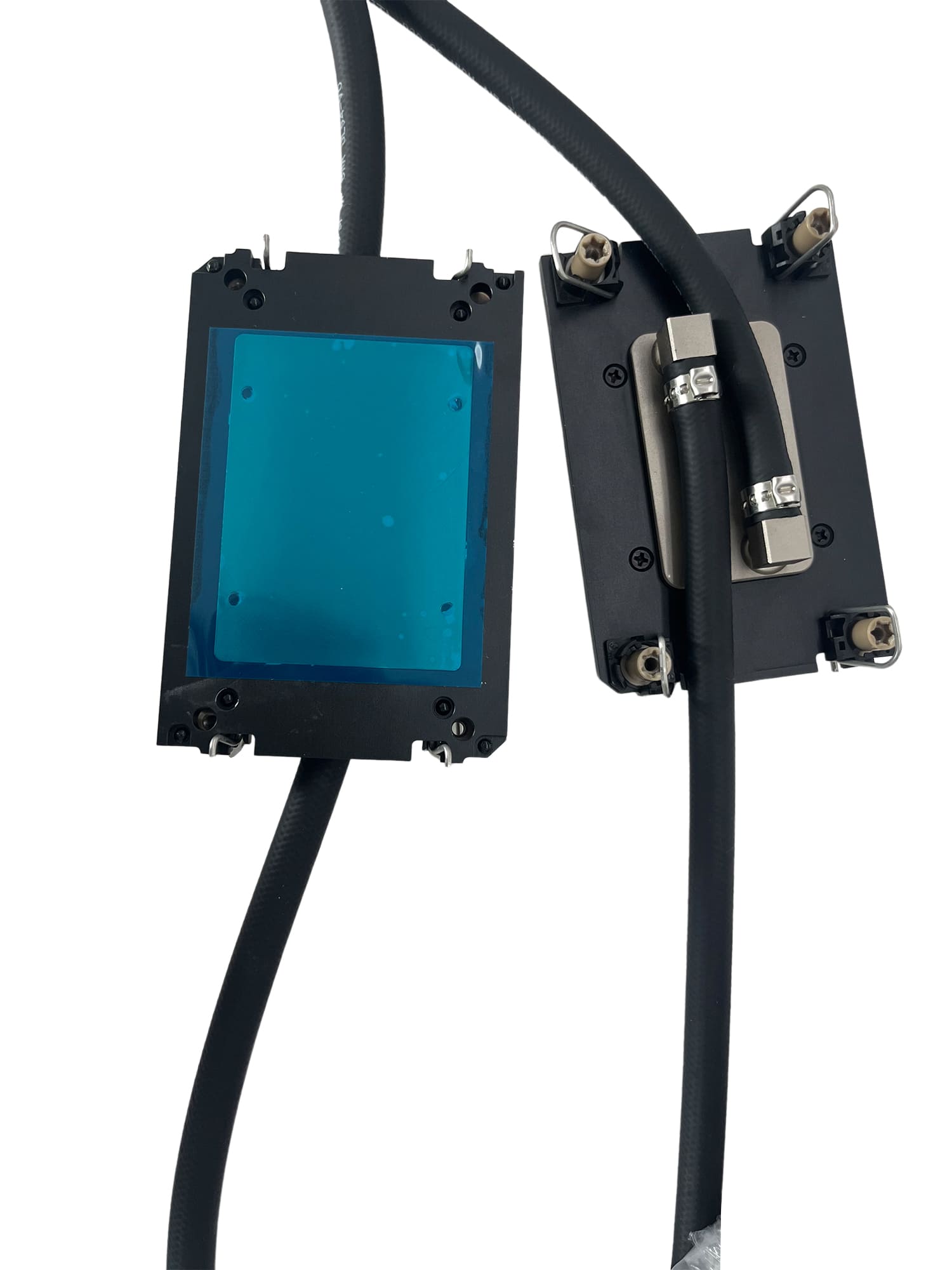

Водяной блок может показаться простой кусочком металла, но это устройство с точностью, состоящее из нескольких ключевых частей, работающих в гармонии для управления теплом. Понимание этих компонентов помогает вам оценить дизайн и важность качества в тепловых решениях.
Типичный водяной блок содержит высокопроводную металлическую опорную пластину, которая контактирует с источником тепла, верхней крышкой, которая герметизирует жидкие каналы, и часто внутреннюю реактивную пластину или микрофинансовую матрицу, которая максимизирует теплообмен на циркулирующую охлаждающую жидкость, обеспечивая эффективное тепловое рассеяние.
Давайте рассекаем основные элементы, которые вы найдете практически в любом современном блоке воды.
Это самая важная часть воды. Холодная пластина-это плоская, часто зеркальная металлическая поверхность, которая непосредственно касается IHS ЦП (интегрированный тепловой распределитель) или графический процессор. Его основная функция - быстро вытащить тепло от компонента.
Качество материала: подавляющее большинство высокопроизводительных холодных пластин изготовлены из меди (C1100) из-за его исключительной теплопроводности (около 388xTextW/Mtak). Медь поглощает и передает нагревается очень быстро. Некоторые производители могут использовать никелевое покрытие на медь. Это покрытие существенно не изменяет тепловые характеристики, но оно обеспечивает прочную, устойчивую к коррозии и эстетически приятную отделку, предотвращая окисление меди.
Внутренняя структура: нижняя сторона холодной пластины (сторона, обращенная к жидкости), обычно обрабатывается замысловатыми узорами. Это могут быть микрофины, штифты или конструкции струйной пластины. Цель этих конструкций состоит в том, чтобы увеличить площадь поверхности, доступную для теплообмена с жидкостью, и часто вызвать турбулентность в потоке охлаждающей жидкости. Повышенная площадь поверхности означает больше точек контакта для теплопередачи, в то время как турбулентность гарантирует, что 'свежая, ' более холодная жидкость постоянно подвергается воздействию нагретой поверхности, предотвращая застойные горячие пятна.
Верхняя крышка действует как герметичное корпус для охлаждающей жидкости, содержащее жидкость и направляя его поток над внутренними конструкциями холодной пластины. Он также имеет резьбовые порты, где подключаются фитинги, позволяя блоке воды интегрироваться в петлю жидкого охлаждения.
Разнообразие материала: верхние обложки обычно изготавливаются из акрилового (плексигласа) , ацетального (POM) , а иногда и металла (как латунь).
Акриловые вершины прозрачны, что позволяет увидеть поток охлаждающей жидкости и обеспечивая эффекты освещения RGB. Тем не менее, они могут быть более восприимчивыми к растрескиванию, если они перевернуты или подвергаются воздействию определенных химических веществ.
Ацетальные вершины являются непрозрачными и обеспечивают большую долговечность и устойчивость к химическим веществам, что делает их популярным выбором для надежности и сдержанной эстетики.
Металлические вершины обеспечивают максимальную долговечность и ощущение премиум -класса, хотя они не допускают видимости охлаждающей жидкости или освещения.
Проекты дизайна и потока: внутренняя конструкция верхней крышки, наряду с холодной пластиной, определяет путь потока охлаждающей жидкости. В некоторых конструкциях есть 'реактивная пластина ', которая направляет концентрированный поток охлаждающей жидкости на самую горячую часть холодной пластины, в то время как другие используют более диффузированный поток.

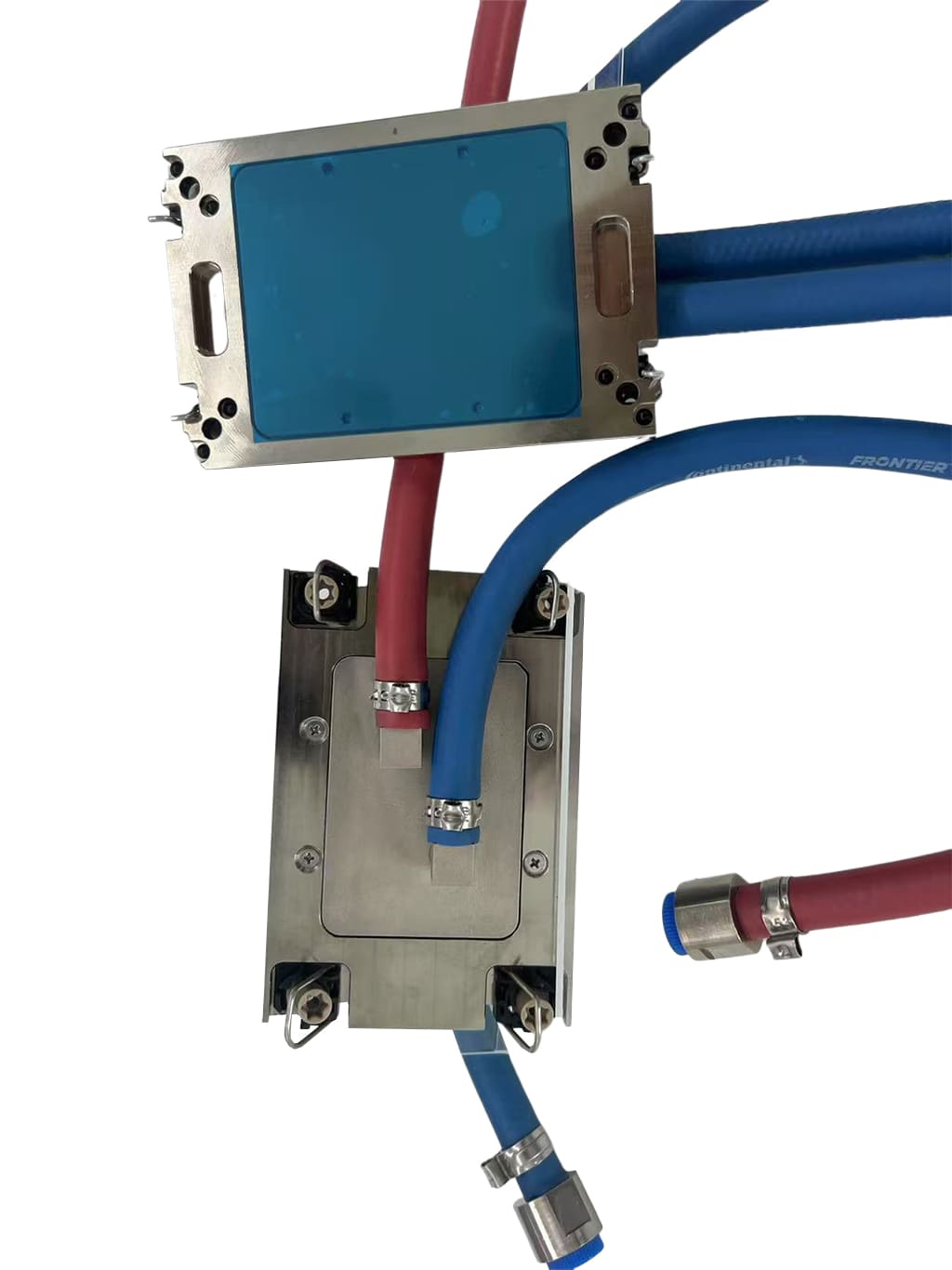

Закрепление водоснабжения прочно и равномерно для компонента имеет первостепенное значение для оптимальной тепловой передачи. Монтажное оборудование обеспечивает постоянное давление на всю контактную поверхность.
Компоненты: это обычно включает в себя универсальную заднюю пластину (для процессоров), монтажные винты, пружины (для обеспечения даже давления) и противостояния.
Воздействие установки: Неправильное или неровное монтаж может оставлять зазоры между ЦП/графическим процессором и блоком воды, сильно препятствуя тепловым характеристикам. Мой собственный опыт научил меня этому, когда я впервые установил блок воды-мне пришлось переехать его три раза, прежде чем мои температуры упали туда, где они должны быть! Это точный, но важный шаг.
В то время как основной принцип воды остается прежним, его конструкция и применение сильно варьируются в зависимости от компонента, который он предназначен для охлаждения. Выбор правильного типа имеет решающее значение для эффективного теплового управления и совместимости системы.
Водные блоки классифицируются по конкретным компонентам, который они охлаждают, такие как процессоры, графические процессоры, VRMS или RAM, с конструкциями, оптимизированными для профиля тепла, размера и монтажа каждого компонента, от простых блоков процессора до полных полных блоков графических процессоров.
Давайте рассмотрим наиболее распространенные типы, с которыми вы столкнетесь в пользовательских петлях жидкого охлаждения.
Это, пожалуй, самый распространенный тип, предназначенный для того, чтобы сидеть прямо на вершине вашего процессора. Как правило, они проще в дизайне по сравнению с блоками графического процессора, потому что процессоры имеют более стандартизированную форму и тепловую мощность.
Конструкция фокусировки: водопроводные блоки ЦП приоритет эффективной теплообменке от одного, относительно небольшого источника высокой плотности. Они оснащены высоко оптимизированными внутренними микроканалами или струйными пластинами, специально разработанными, чтобы максимизировать контакт с протекающей охлаждающей жидкостью над области определения ЦП.
Примеры:
'Standard ' Блок процессора: большинство современных блоков процессора, такие как скорость EK-Quantum или Corsair Hydro X Series XC7/XC9, используйте комбинацию микрофинса и реактивную пластину. Охлаждающая жидкость, как правило, входит сверху, навязывается через небольшое сопло над микрофинами непосредственно над сердечником процессора, а затем выходит. Это создает высокую турбулентность и эффективное удаление тепла из самого горячего места.
Моноблоки: это специализированные водопроводные блоки процессора, которые выходят за пределы гнезда процессора, чтобы также охладить VRMS Материнской платы (модули регулятора напряжения) . VRMS обеспечивает стабильную мощность в процессор и может генерировать значительное тепло, особенно во время разгона. Моноблок обеспечивает интегрированное охлаждение как для процессора, так и для его системы доставки питания, упрощая петлю и предлагая превосходную стабильность для экстремальных сборков.
Совместимость: блоки ЦП являются специфичными для сокета (например, LGA 1700 для Intel, AM5 для AMD) и поставляются с монтажным аппаратным обеспечением, адаптированным для этих розетков.
Витрины часто являются самым горячим компонентом в игровом ПК, а блок водяного графического процессора предназначен для охлаждения всей карты, а не только основного чипа GPU.
Полный дизайн: в отличие от блоков процессора, водные блоки графического процессора почти всегда 'Полно-покрытие ' дизайн. Это означает, что они предназначены для конкретных моделей видеокарт (например, 'Nvidia Geforce RTX 4090 Edition ' Block не соответствует 'Asus rog Strix RTX 4080 '). Даже незначительные изменения в печатной плате могут сделать блок несовместимым. Вы должны проверить точный номер модели вашей видеокарты в отношении списка совместимости производителя водопровода. Я узнал об этом тщательному пути, когда предположил, что блок RTX 3070 будет соответствовать любому 3070 - это не так!
Распределение тепла: внутренние каналы блока GPU разработаны для эффективного распределения потока охлаждающей жидкости по более длинной, более сложной площади поверхности компонентов графической карты, обеспечивая решающие адреса всех горячих точек.
Примеры:
Vector Series (EKWB): векторная серия блоков графических процессоров EKWB-это основные примеры конструкций с полным покрытием, которые часто включают как микрофины, а также выделенные пути потока для VRAM и VRM, иногда даже позволяя активному охлаждению задней платы на обратной стороне PCB для чрезвычайно требовательных GPU.
Hydro X Series XG7 (Corsair): аналогично EKWB, Corsair предлагает конкретные блоки графических процессоров для различных карт RTX и Radeon, покрывающих всю печатную плату для полного охлаждения.
Совместимость: блоки GPU очень специфичны для точной модели и макета печатной платы вашей видеокарты, что делает тщательные проверки совместимости.
В то время как блоки процессора и графического процессора являются наиболее распространенными, водяное охлаждение может распространяться на другие тепловые компоненты:
Озрадовые воды: предназначены для охлаждения модулей ОЗУ, обычно требующих специальных теплоэффективных или модулей.
Водяные блоки чипсета: для охлаждения северной мобридской или южного чипсета по материнской плате, чаще всего у старших или энтузиастов.
Водные блоки SSD: все чаще наблюдается для высокопроизводительных SSD NVME M.2, которые могут дроссель при устойчивой нагрузке.
Переключение на водяное охлаждение с водным блоком в его основе, предлагает убедительные преимущества по сравнению с традиционным воздушным охлаждением, особенно для высокопроизводительных систем. Это больше, чем просто эстетика; Речь идет о том, чтобы раздвинуть границы того, что может сделать ваш компьютер.
Основные преимущества использования блока воды включают значительно более низкие и более стабильные температуры компонентов, что обеспечивает более высокую производительность и потенциал разгона, значительно снижает шум системы по сравнению с воздушным охлаждением и более чистым, более эстетически приятным сборкой ПК с меньшей внутренней пылью.
Давайте погрузимся в то, почему водные блоки стали основным продуктом для энтузиастов.
Вода - это просто лучшая среда для переноса тепла, чем воздух. Это связано с его более высокой удельной теплоемкостью (его способность хранить тепло) и теплопроводность (его способность переносить тепло).
Более низкие температуры: хорошо разработанный блок воды может достичь значительно более низких температур для вашего процессора и графического процессора при нагрузке по сравнению с лучшими воздушными охладителями. Например, когда воздушный кулер может держать процессор на уровне $ 75^\ circ \ text {c} $ под тяжелой нагрузкой, блок воды может снизить это до 55-65^\ circ \ text {c} $. Этот прямой и эффективный теплообмен означает, как ваши компоненты остаются прохладнее, дольше.
Стабильная производительность: более прохладные компоненты с меньшей вероятностью тепловой газ . Термическая дроссель - это когда ваш процессор или графический процессор автоматически снижают свою тактовую скорость, чтобы предотвратить перегрев, что приводит к пропусканию производительности. Поддерживая постоянную низкую температуру, водные блоки позволяют вашим компонентам работать на своих максимальных часах усиления без перерыва, обеспечивая стабильную и надежную производительность во время требовательных задач, таких как игры, видео -рендеринг или научные моделирования. Я лично обнаружил, что мои частоты кадров стали гораздо более последовательными в графически интенсивных играх после переключения.
Одним из наиболее заметных преимуществ жидкого охлаждения является резкое снижение шума системы.
Почему тише? В то время как жидкие петли охлаждения по -прежнему используют вентиляторы (на радиаторе) и насос, гораздо большая эффективность воды в перемещении тепла означает, что эти вентиляторы не должны вращаться так быстро или громко, чтобы рассеять то же количество тепла, что и вентиляторы воздушного охлаждения. Воздушные охладители часто требуют высоких вентиляторов RPM непосредственно на CPU/GPU радиаторе , что может стать очень громким при нагрузке. Благодаря блоку воды тепло транспортируется от источника шума (сам компонент) в радиатор, который может быть помещен в более оптимальное местоположение для воздушного потока и управления шумом. Мой домашний офис стал гораздо более мирным местом после того, как моя громкая игровая установка стала шепотом даже во время интенсивных игровых сессий.
Для энтузиастов, которые хотят извлечь каждый последний кусочек производительности из своего оборудования, водные блоки - это почти предпосылка.
Пределы разгона: разгрузка включает в себя увеличение тактовой скорости и часто напряжение вашего процессора или графического процессора за пределами заводских спецификаций. Это генерирует значительно больше тепла. Высшая пропускная способность водяного блока позволяет вам безопасно раздвигать эти ограничения дальше, достигая более высоких стабильных переворотов, чем возможно при воздушном охлаждении. Это переводится непосредственно к большему количеству кадров в секунду в играх или более быстрое время вычисления в приложениях.
Помимо производительности, водные блоки значительно способствуют визуальной привлекательности специальной сборки ПК.
Чистый внешний вид: удалив громоздкие воздушные кулеры, водяные блоки (особенно с прозрачными акриловыми топами) обеспечивают гораздо более чистый и более открытый интерьер, демонстрируя другие компоненты, такие как материнская плата, ОЗУ и освещение RGB.
Уменьшенная пыль: поскольку охлаждение происходит через герметичную жидкую петлю, непосредственно турбулентных вентиляторов на горячих компонентах меньше. Это означает, что меньше воздуха вытягивается непосредственно через плотные стеки FIN, что может помочь уменьшить количество накопления пыли на самих компонентах, что приводит к облегчению технического обслуживания с течением времени.
Выбор идеального водяного блока-это не только выбор самого прохладного выглядящего; Это требует тщательного рассмотрения совместимости, потребностей в производительности и личных предпочтений, чтобы обеспечить плавный интеграцию в вашу петлю жидкого охлаждения.
Выбор правильного блока воды включает в себя точное соответствие его конкретной модели процессора или графического процессора, учитывая материалы для оптимальных тепловых характеристик и долговечности, а также оценку внутренних конструкций потока на основе желаемого баланса эффективности охлаждения и ограничения потока в вашей петле.
Вот как ориентироваться в вариантах и принять обоснованное решение.
Это абсолютный первый шаг. Водный блок должен быть точно совместим с компонентом, который он предназначен для охлаждения.
Водяные блоки процессора: они предназначены для конкретных розеток процессора. Например, процессор Intel LGA 1700 требует водоснабжения, предназначенного для LGA 1700. ЦП AMD AM5 нуждается в AM5-совместимом блоке. Монтажные отверстия и система давления адаптированы к этим конкретным конструкциям. Всегда проверяйте список совместимости производителя для розетки вашей материнской платы.
ГПУ водных блоков: они гораздо более специфичны, чем блоки процессора. A 'Полный блок GPU GPU предназначен для конкретной модели и планировки графической карты (например, ' NVIDIA GeForce RTX 4090 Edition Edition 'Блок не подходит ' Asus rog Strix RTX 4080 '). Даже незначительные изменения в печатной плате могут сделать блок несовместимым. Вы должны проверить точный номер модели вашей видеокарты в отношении списка совместимости производителя водопровода. Я узнал об этом тщательному пути, когда предположил, что блок RTX 3070 будет соответствовать любому 3070 - это не так!
Материалы, используемые в водном блоке, напрямую влияют на его тепловые характеристики, долговечность и эстетику.
Материал холодной пластины: Как уже говорилось, медь является стандартом для высокопроизводительных холодных пластин из-за ее превосходной теплопроводности. Некоторые блоки-никелированная медь, предлагающая коррозионную стойкость и другой вид. Избегайте смешивания металлов, таких как алюминий и медь, в одной петле, так как это может привести к гальванической коррозии с течением времени, разжигая ваши компоненты и охлаждающую жидкость.
Материал верхней крышки:
Акрил (Plexiglas): предлагает прозрачность для освещения RGB и видимости охлаждающей жидкости. Может быть подвержен взломам, если он перевернут или подвергается воздействию определенных химических веществ.
Ацетальный (POM): непрозрачный, очень прочный и устойчивый к химическим веществам. Твердый выбор для надежного, без излишеств.
Металл (например, анодированный алюминий, латунь): чрезвычайно долговечный и премиум -ощущение, но обычно непрозрачное.
Качество производства: точная обработка имеет жизненно важное значение. Идеально плоская гладкая холодная пластина необходима для оптимального контакта с компонентом. Ищите авторитетные бренды, известные своим качеством производства, поскольку даже крошечные недостатки могут повлиять на производительность.
Внутренняя конструкция холодной пластины для воды диктует, насколько эффективно тепло переносится в охлаждающую жидкость.
Микрофины против струйных пластин против PIN-плавников: каждая из этих конструкций предлагает различные компромиссы между термическими характеристиками и ограничением потока. Микрофинские конструкции обеспечивают отличную площадь поверхности, но могут быть более ограничительными для потока охлаждающей жидкости, что потенциально требует более мощного насоса. Конструкции реактивных пластин очень эффективны при переносе тепла из концентрированных участков, но также добавляют некоторое ограничение потока. Проекты PIN-Fin предлагают хороший баланс.
Производительность против потока. Некоторые водоснабжения предназначены для максимальной тепловой производительности за счет немного более высокого ограничения потока, в то время как другие определяют приоритет более низкого ограничения для многоблочных петлей. Как правило, чем сложнее внутренняя структура плавника, тем лучше теплопередача, но чем выше сопротивление потоку. Большинство современных блоков наносят хороший баланс.
Водный блок стоит как основополагающий компонент в любой системе жидкого охлаждения, превращая тепло управления из шумной борьбы на основе воздуха в тихой, высокоэффективной и часто визуально потрясающий процесс. Непосредственно вытягивая тепло из вашего процессора, графического процессора или других жизненно важных компонентов и перенести его в циркулирующую жидкость, водные блоки обеспечивают более низкие, более стабильные температуры. Это не только раскрывает большую производительность и потенциал разгона, но также значительно снижает уровень шума и способствует более чистой, более прочной сборке ПК. Выбор правильного блока воды предполагает тщательное рассмотрение совместимости, материалов и внутреннего дизайна, но преимущества для высокопроизводительной системы неоспоримы.

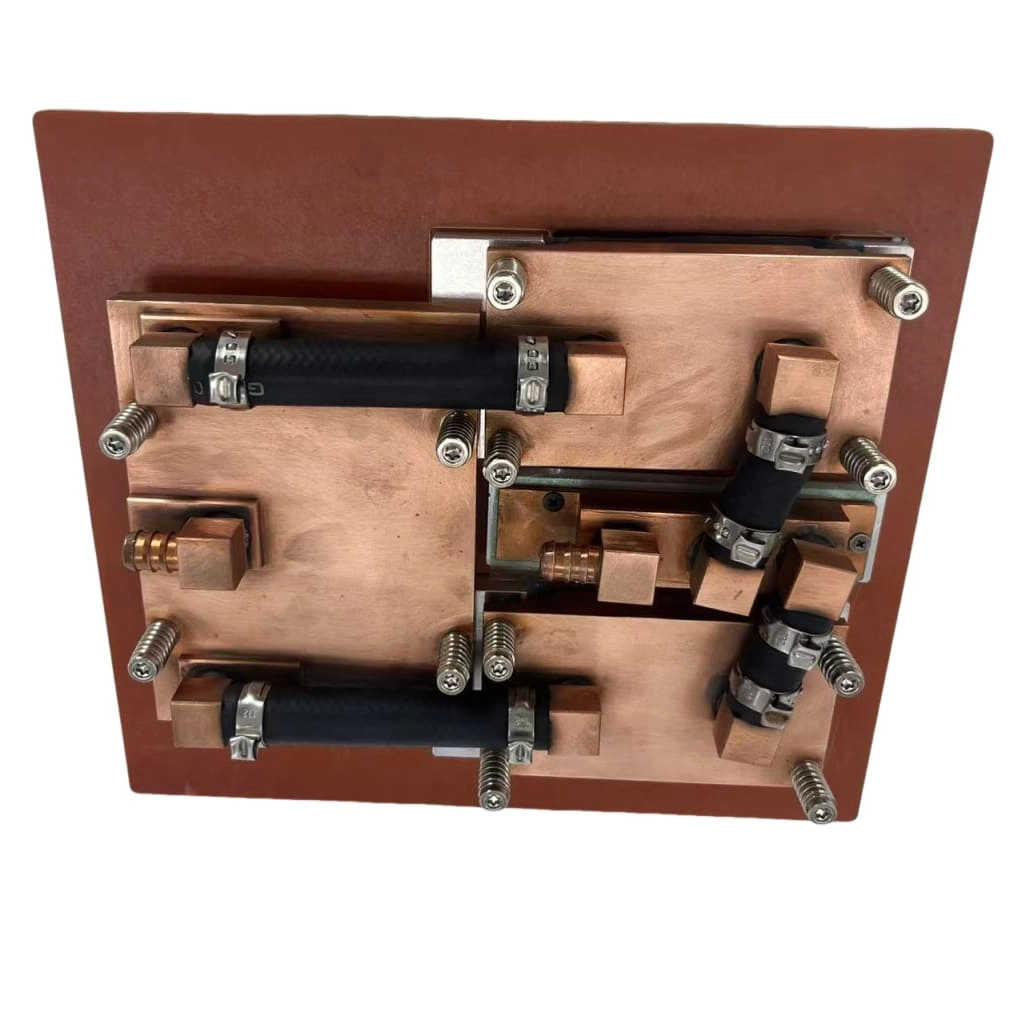

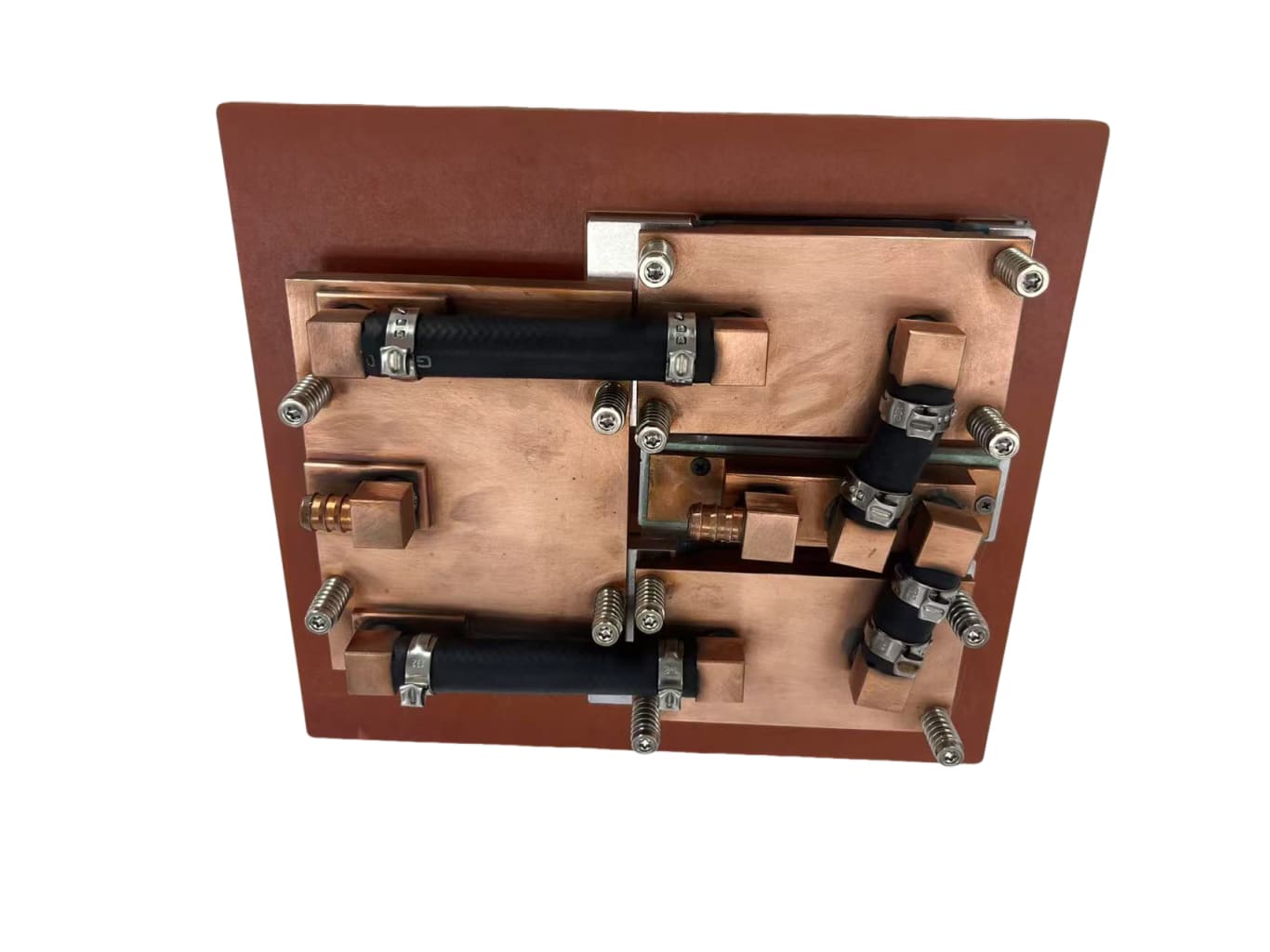

В Kingkatech мы специализируемся на передовых решениях для теплового управления. Мы разрабатываем и производим высокопроизводительные индивидуальные жидкие холодные пластины и радиаторы , используя более 15 лет опыта работы в отрасли и специализированную команду R & D. Наша приверженность точной технике и строгому контролю качества гарантирует, что наши тепловые компоненты обеспечивают эффективное и надежное охлаждение, критическое даже для самых требовательных приложений.
