Чрезмерное тепло является основным убийцей мощной электроники, вызывая серьезную деградацию и сбой системы. Игнорирование этого резко увеличивает стоимость гарантии. Самая важная конструкция теплоотвода обеспечивает баланс проводимости материала, оптимизированной геометрии ребер для максимальной площади поверхности и точных производственных допусков для обеспечения долгосрочной надежности светодиодов и модулей питания.
В полевых условиях теоретическая схема охлаждения часто не соответствует действительности. Я видел, как массивы промышленного освещения перегорали в течение нескольких месяцев, потому что радиатор не выдерживал непрерывные циклические изменения температуры. Обеспечение надежности заключается не только в выборе металлического блока; речь идет о разработке точного теплового пути.
Почему холоднокованые конструкции идеально подходят для наружных светодиодов?
Как точность обработки с ЧПУ влияет на термические интерфейсы?
Каков наилучший подход к экстремальным тепловым нагрузкам мощностью 350 Вт?
Угадывать динамику воздушного потока силового модуля — дорогостоящая ошибка. Моделирование тепловой среды гарантирует, что конструкция сможет выдержать реальный тепловой поток до того, как будет разрезан какой-либо металл.
Тепловое моделирование предшествует производству, поскольку оно точно прогнозирует распределение тепла и узкие места воздушного потока. Используя ANSYS FEM и 3D-моделирование, инженеры могут виртуально оптимизировать конструкцию теплоотвода, предотвращая дорогостоящие ошибки при прототипировании и гарантируя надежность мощных модулей при постоянной нагрузке.
В Kingka Tech наш подход на протяжении последних 15 лет во многом основан на исключении догадок. Мы используем передовое 3D-моделирование в сочетании с анализом термического моделирования ANSYS FEM (метод конечных элементов). Это позволяет нашей команде инженеров визуализировать температурные градиенты и точно определить, где сопротивление растеканию душит систему.
Многоугольный анализ:
Теоретическая основа: метод FEM разбивает сложную геометрию радиатора на тысячи более мелких элементов, решая уравнения теплопроводности вычислительным путем для прогнозирования точной температуры перехода ($T_j$) светодиода или ИС.
Компромиссы при проектировании: моделирование позволяет нам проверить, уменьшит ли небольшое увеличение шага ребер падение давления настолько, чтобы обеспечить более тихий вентилятор, или нам нужно переключиться с алюминия на медь, чтобы достичь наших тепловых целей.
Практическое значение: например, при проектировании телекоммуникационных процессоров или плотных автомобильных силовых модулей ANSYS FEM гарантирует, что структура ребер идеально адаптирована к конкретному воздушному потоку системы CFM (кубические футы в минуту), сокращая время разработки на несколько недель.
Практический совет: никогда не оформляйте заказ на оснастку, не запросив предварительно отчет о термическом моделировании у своего партнера-производителя, чтобы убедиться, что теоретическое $R_{th}$ (термическое сопротивление) соответствует требованиям вашей системы.
Основой любого решения по охлаждению является необработанный металл. Выбор неправильного сплава создает серьезное узкое место в сопротивлении растеканию, которое не может устранить никакой поток воздуха.
Выбор материала напрямую влияет на эффективность проводимости. Алюминий высокой чистоты 1070 обеспечивает экономичную и быструю теплопередачу ~226 Вт/мК, а чистая медь достигает ~400 Вт/мК, что полностью устраняет сопротивление растеканию в компактных средах с высоким потоком, необходимое для современных силовых ИС.
Выбор материала – это баланс физики и экономики. Инженеры должны сопоставить теплопроводность с плотностью теплового потока конкретного применения.
Конкретные приложения:
Светодиодное уличное освещение: алюминий высокой чистоты 1070 часто является идеальным выбором. Его теплопроводность ~226 Вт/мК значительно превосходит стандартный отлитый под давлением алюминий (ADC12, ~96 Вт/мК), что делает его идеальным для больших пассивных массивов охлаждения, где вес и стоимость имеют решающее значение.
Серверные процессоры и IGBT: когда источник тепла небольшой, но генерирует огромную мощность, использование чистой меди является обязательным. Достигая ~400 Вт/мК, он быстро отводит тепло от кристалла, предотвращая локальное дросселирование.
Таблица 1. Сравнение характеристик материалов и применений
Наружное освещение работает в суровых условиях окружающей среды и требует надежной конвекции. Традиционным экструзиям часто не хватает плотности ребер или структурной целостности, необходимой для таких суровых условий.
Холоднокованые конструкции идеально подходят для наружных светодиодов, поскольку в процессе ковки под высоким давлением создаются плотные структуры с ребрами штифтов с исключительной теплопроводностью. Это максимизирует всенаправленный поток воздуха, гарантируя, что критически важные температуры соединения останутся в безопасных пределах во время непрерывной промышленной эксплуатации.
Для крупного клиента в сфере промышленного освещения компания Kingka Tech разработала холоднокованый радиатор из алюминия 1070 с электропокрытием, специально разработанный для мощного светодиодного освещения.
Многоугольный анализ:
Механика производства: холодная ковка подвергает алюминий высокой чистоты штампу при комнатной температуре. Это позволяет избежать проблем с пористостью, возникающих при литье под давлением, и гарантирует, что готовая деталь сохранит полную теплопроводность ~226 Вт/мК необработанного сплава 1070.
Геометрическое преимущество: ковка позволяет создавать сложные массивы «штырь-плавник». В отличие от экструдированных линейных ребер, штифтовые ребра позволяют воздуху течь в любом направлении, что имеет решающее значение для пассивно охлаждаемых светильников наружных стадионов или светодиодных светильников для многоярусных складов, где направление воздушного потока непредсказуемо.
Устойчивость к окружающей среде: Наружная среда вызывает быструю гальваническую коррозию. Мы нанесли современное E-покрытие (электрофоретическое осаждение) на кованый алюминий. Это обеспечило прочную, устойчивую к атмосферным воздействиям оболочку без существенной изоляции ребер и ухудшения конвекционного охлаждения.
Практический совет: при использовании на открытом воздухе с пассивным охлаждением отдавайте предпочтение штифтовым ребрам холодной ковки, а не экструдированным профилям, чтобы максимизировать всенаправленную естественную конвекцию.
Когда пространство шасси строго ограничено, стандартная геометрия не может обеспечить достаточную площадь охлаждающей поверхности. Именно здесь субтрактивные производственные технологии становятся абсолютно необходимыми для выживания системы.
Вам следует использовать технологию со скошенными ребрами при охлаждении мощной электроники в сильно ограниченном пространстве. С помощью шлифования удаляются ультратонкие ребра непосредственно из твердого основания, устраняя интерфейсное сопротивление и значительно увеличивая площадь поверхности, необходимую для рассеивания интенсивных тепловых нагрузок.
В компактных средах с интенсивным температурным режимом, таких как телекоммуникационная силовая электроника и специализированные медицинские светодиодные модули, экструзионные матрицы физически ломаются, если вы попытаетесь упаковать ребра слишком плотно.
Многоугольный анализ:
Процесс зачистки: мы используем специальный режущий инструмент с ЧПУ, чтобы срезать ребра (толщиной до 0,1 мм) из цельного блока чистой меди и сгибать их вертикально.
Устранение теплового барьера: поскольку ребро и основание остаются единым монолитным куском меди, между ними абсолютно нулевое сопротивление теплового интерфейса. Тепло плавно передается от основания вверх к плавнику.
Реальное применение: мы разработали радиатор из чистой меди со скошенными ребрами для клиента с силовым модулем высокой плотности. Объединив проводимость меди ~400 Вт/мК с массивной площадью поверхности ребер со скошенными краями, мы максимизировали рассеивание тепла в рамках строгого ограничения по высоте в 1U. Затем мы применили точную обработку на станке с ЧПУ для доработки точек крепления и плоскостности основания, что непосредственно способствовало повышению надежности устройства.
Радиатор эффективен только в том случае, если он идеально прилегает к кремниевому кристаллу. Микроскопические воздушные зазоры действуют как изоляторы, серьезно нанося вред всей системе терморегулирования.
Точность обработки на станке с ЧПУ напрямую влияет на термический интерфейс, обеспечивая абсолютную плоскостность основания. Передовые технологии ЧПУ обеспечивают допуски до ±0,05 мм, сводя к минимуму воздушные зазоры и уменьшая сопротивление теплового интерфейса, что жизненно важно для надежной работы чувствительных силовых модулей.
Точка соединения между силовой микросхемой и основанием радиатора является наиболее важным соединением во всем тепловом пути.
Многоугольный анализ:
Теоретическая основа: Воздух имеет теплопроводность примерно 0,024 Вт/мК. Если основание радиатора деформировано хотя бы на долю миллиметра, воздух попадает в ловушку. Для заполнения зазора необходимо использовать более толстые слои термоинтерфейсного материала (TIM), что увеличивает общее термическое сопротивление ($R_{th}$).
Точность производства: Kingka Tech использует передовую обработку на станках с ЧПУ для торцевой фрезеровки основания наших радиаторов, обеспечивая допуски на ребра и основание всего ±0,05 мм. Эта зеркальная плоскость позволяет наносить термопасту максимально тонким слоем.
Конкретные применения: этот уровень точности не подлежит обсуждению для охлаждения голого кристалла (например, высокопроизводительных процессоров) и плотно упакованных силовых модулей IGBT, где неравномерное монтажное давление может буквально расколоть кремний.
Метод тестирования: мы используем оптическое тестирование плоскостности и профилометры на производственной линии, чтобы гарантировать, что площадь контакта основания соответствует точным характеристикам, требуемым термическим моделированием.
Когда промышленные светодиодные матрицы или преобразователи мощности превышают 300 Вт, одной только сплошной металлической проводимости уже недостаточно для предотвращения катастрофического теплового дросселирования.
Лучшим подходом к экстремальным тепловым нагрузкам мощностью 350 Вт является интеграция двухфазного охлаждения. Сочетание специального радиатора с ребрами-молниями и встроенных тепловых трубок быстро отводит огромное количество тепла от локализованной точки доступа, значительно увеличивая общее рассеивание и обеспечивая долгосрочную надежность системы.
Для проекта промышленного светодиодного освещения с высоким световым потоком твердая медь была слишком тяжелой, а твердый алюминий слишком медленно переносил тепло.
Многоугольный анализ:

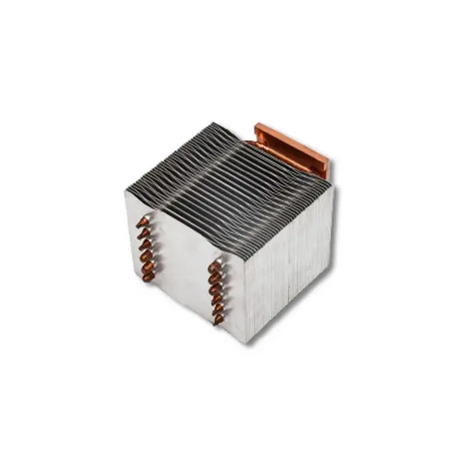

Физика фазового перехода: мы разработали специальный радиатор с застежкой-молнией, интегрированный с 5 медными тепловыми трубками. Внутренняя жидкость тепловых трубок испаряется у источника тепла, движется со скоростью, близкой к скорости звука, к более холодным ребрам, конденсируется и возвращается. Это обеспечивает тепловым трубкам эффективную теплопроводность, превышающую 10 000 Вт/мК.
Интеграция с застежкой-молнией: чтобы сохранить вес устройства, мы припаяли тепловые трубки к массиву «застежек-молний» высокой плотности — тонким штампованным алюминиевым ребрам, которые сцепляются между собой.
Влияние на производительность: конструкция мощностью 350 Вт эффективно передает и мгновенно рассеивает большие тепловые нагрузки. Тепловые трубки устраняют сопротивление растеканию, а ребра молнии максимизируют площадь конвективной поверхности, что делает ее идеально подходящей для мощного светодиодного освещения, где тепловая надежность напрямую влияет на поддержание светового потока и срок службы диодов.
Теоретическое моделирование и точность производства должны быть проверены в реальном мире. Модуль охлаждения должен доказать, что он способен выдержать суровые условия непрерывного термоциклирования.
Внутренние испытания подтверждают надежность, подвергая конструкцию теплоотвода суровым реальным условиям, включая испытания на термический удар и постоянную нагрузку. Эта эмпирическая проверка гарантирует, что изготовленное решение для охлаждения идеально соответствует теоретическим характеристикам, необходимым для мощной электроники.
Обладая более чем 15-летним опытом, компания Kingka Tech понимает, что для поставки надежного продукта необходимо замкнуть цикл между файлом САПР и доставкой.
Протоколы тестирования:
Испытание тепловых характеристик: мы помещаем прототип в аэродинамическую трубу и применяем макеты нагревательных блоков, которые точно имитируют мощность вашего светодиода или модуля питания. Мы измеряем $Delta T$, чтобы убедиться, что $R_{th}$ соответствует моделированию ANSYS FEM.
Испытания в климатической камере: для компонентов наружного светодиодного освещения (например, конструкций, изготовленных методом холодной ковки с электропокрытием) мы используем камеры солевого тумана и камеры термического удара, чтобы гарантировать, что покрытие и структурная целостность выдержат годы промышленного использования.
Практический совет: сотрудничайте с производителем, имеющим собственные сертификаты тестирования. Использование сторонних лабораторий для первоначального тестирования прототипа значительно затягивает время вывода продукта на рынок.
1. Какова теплопроводность алюминия 1070?
Алюминий высокой чистоты 1070 обеспечивает теплопроводность примерно ~ 226 Вт/мК, что делает его значительно более эффективным, чем стандартные алюминиевые сплавы, отлитые под давлением (которые обычно имеют удельную теплопроводность менее 100 Вт/мК), для быстрой теплопередачи.
2. Почему в радиаторах со скошенными ребрами используется чистая медь?
Используется чистая медь из-за ее исключительной теплопроводности (~ 400 Вт/мК). В сочетании с процессом зачистки (который исключает термическое соединение основания с ребрами) он обеспечивает абсолютно минимальное сопротивление растеканию для охлаждения плотных мощных микросхем.
3. В чем преимущество электронного покрытия на радиаторе холодной ковки?
E-покрытие (электрофоретическое осаждение) обеспечивает очень прочное и устойчивое к коррозии покрытие. Он защищает алюминиевые радиаторы от суровых условий окружающей среды, влаги и промышленных химикатов, не выступая в качестве толстого теплоизолятора, который препятствует охлаждению светодиодов.
4. Как обработка на станке с ЧПУ улучшает характеристики радиатора?
Усовершенствованная обработка с ЧПУ обеспечивает абсолютную плоскостность основания радиатора с допусками всего ±0,05 мм. Эта идеально плоская поверхность сводит к минимуму микроскопические воздушные зазоры между радиатором и модулем питания, что позволяет наносить термопасту более тонким слоем и значительно снизить сопротивление интерфейса.
5. Когда следует добавлять тепловые трубки в конструкцию радиатора?
Тепловые трубки следует интегрировать, когда тепловая нагрузка слишком велика (например, 350 Вт+) или слишком сконцентрирована, чтобы твердый металл мог распространять тепло достаточно быстро. Они необходимы для предотвращения тепловых узких мест в мощных светодиодах, процессорах и промышленных инверторах.
6. Что такое ANSYS FEM и почему он важен для теплового проектирования?
ANSYS FEM (метод конечных элементов) — это передовое программное обеспечение для теплового моделирования. Это позволяет инженерам виртуально моделировать распределение тепла и воздушный поток, оптимизируя геометрию ребер и выбор материала до начала производства, предотвращая дорогостоящие ошибки.
7. В чем преимущество холодной ковки перед экструзией?
Холодная ковка позволяет создавать сложные геометрические формы «штифт-плавник», которые невозможно выдавить. Штыревые ребра позволяют воздуху проходить через радиатор во всех направлениях, что делает их превосходными для пассивного охлаждения с естественной конвекцией в наружных светодиодных светильниках.
8. Зачем использовать массив ребер молнии вместо цельного блока?
Плавники молнии отштампованы из очень тонких металлических листов и соединены между собой, создавая огромную площадь поверхности, оставаясь при этом невероятно легкими. Припаянные к тепловым трубкам, они обеспечивают исключительную охлаждающую способность без большого веса цельного экструдированного или заточенного блока.
