Как сбалансировать стоимость и тепловые характеристики при выборе пластины для жидкостного охлаждения

Как сбалансировать стоимость и тепловые характеристики при выборе пластины для жидкостного охлаждения

Когда команды инженеров переводят систему с воздушного охлаждения на жидкостное, они часто сталкиваются с трудной ловушкой закупок. Самый сложный вопрос на этапе проектирования редко звучит так: «Какая охлаждающая пластина обеспечивает самую высокую охлаждающую способность?» Вместо этого настоящая инженерная дилемма такова: «Какая охлаждающая пластина обеспечивает оптимальный баланс между стоимостью, эксплуатационной надежностью и тепловыми характеристиками?»

По мере повсеместного роста удельной мощности систем рынок активно продвигает передовые, высокопроизводительные решения для охлаждения. Однако для подавляющего большинства приложений покупка наиболее сложной доступной архитектуры приводит к серьезному переусложнению проектирования. Опираясь на высокостабильные производственные процессы, такие как те, что используются для создания жидкостно-холодных пластин глубокой обработки, инженеры могут обеспечить высоконадежное решение для управления температурным режимом, которое идеально сочетает в себе достаточное рассеивание тепла со строго контролируемыми производственными затратами.

В этом подробном руководстве рассматривается инженерная логика, лежащая в основе холодных пластин, обработанных на станках с ЧПУ, жизненно важные компромиссы между перепадом давления и тепловым потоком, а также способы выбора экономически эффективной жидкостной охлаждающей пластины, которая максимизирует общую окупаемость инвестиций в систему (ROI).

Оглавление

1. Почему «чрезмерное проектирование» — самая большая ловушка в управлении температурным режимом?

2. Какова инженерная логика глубокой обработки?

3. Как материалы и термодинамика влияют на эффективность жидкостного охлаждения?

4. Падение давления или тепловая эффективность: какой показатель важнее?

5. В чем стандартные холодные плиты превосходят сложные конструкции?

6. Когда ваша система действительно нуждается в обновлении до микроканалов?

7. Как индивидуализация может максимизировать окупаемость инвестиций в жидкостное охлаждение?

1. Почему «чрезмерное проектирование» является самой большой ловушкой в ​​управлении температурным режимом?

К 2026 году в отрасли терморегулирования будет наблюдаться явное расхождение. На одном конце спектра серверные стойки с экстремальным искусственным интеллектом (ИИ) имеют мощность более 100 кВт и требуют передового непосредственного охлаждения кристалла. Из-за этой громкой тенденции многие инженеры предполагают, что все современные системы — от промышленной электроники и телекоммуникаций до вспомогательных систем электромобилей (EV) — требуют сложных микроканальных или вакуумно-паянных охлаждающих структур.

Это предположение приводит к безудержному чрезмерному проектированию. В действительности, развертывание архитектуры с экстремальным тепловым потоком для системы средней мощности обременяет проект ненужным бременем: значительно более высокие производственные затраты, сложные протоколы обслуживания, повышенные перепады давления в системе и значительно более длительные сроки поставки.

Для большинства промышленных и коммерческих проектов конечной целью является не достижение абсолютно самой низкой контрольной температуры. Цель — оптимизация системы. Проекту необходимо охлаждение, достаточное для предотвращения теплового регулирования и обеспечения долгосрочной стабильности без истощения бюджета проекта. Именно здесь поиск «золотой точки» в архитектуре жидкостного охлаждения становится определяющим фактором успешной инженерной разработки.

2. Какова инженерная логика глубокой обработки?

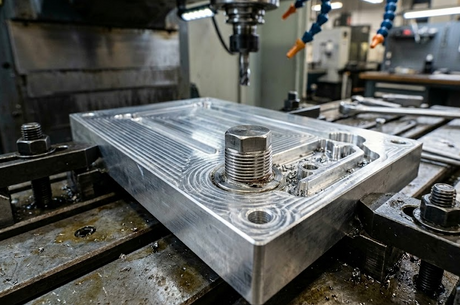

Чтобы достичь этого критического баланса, производители обращаются к надежным, субтрактивным производственным процессам. Холодная пластина, обработанная на станке с ЧПУ и созданная путем глубокой механической обработки (часто называемой ружейным сверлением), является ярким примером этой философии.

В соответствии с производственными процессами, используемыми Kingka, холодная пластина глубокой обработки начинается с цельного алюминиевого блока. Прецизионное оборудование для ружейного сверления используется для просверливания глубоких, параллельных или пересекающихся отверстий непосредственно в металле для формирования внутренних каналов для потока жидкости. Внешние точки входа затем надежно герметизируются прочными металлическими заглушками, создавая замкнутый контур подачи жидкости.

Инженерное великолепие этой конструкции заключается в ее простоте: цельная алюминиевая конструкция без каких-либо сварных соединений или паяных слоев. Устраняя сложные процессы склеивания, глубокая обработка по своей сути обеспечивает:

• Меньший риск утечки: отсутствие внутренних швов означает меньшее количество точек отказа под давлением.

• Высокая плоскостность поверхности: поскольку металл не подвергается воздействию высоких температур в печи для пайки, он не деформируется, обеспечивая отличный контакт с электронным компонентом.

• Массовое производство: процесс с ЧПУ имеет высокую повторяемость, что обеспечивает стабильность партий при более низкой цене.

3. Как материалы и термодинамика влияют на эффективность жидкостного охлаждения?

Даже при использовании упрощенной архитектуры фундаментальная физика жидкостного охлаждения обеспечивает огромный скачок производительности по сравнению с традиционными методами. Данные отраслевых инженерных исследований неизменно показывают, что эффективность жидкостного охлаждения примерно в 5–10 раз выше, чем воздушного охлаждения. Это связано прежде всего с тем, что объемная теплоемкость воды более чем в 3000 раз превышает объемную теплоемкость воздуха. Таким образом, даже базовый, «недорогой» жидкостный контур является существенной модернизацией испытывающей трудности системы с воздушным охлаждением.

Базовый материал охлаждающей пластины также определяет баланс стоимости и производительности:

• Алюминий. Имея теплопроводность около 200 Вт/м·К, алюминий легкий, легко поддается механической обработке и очень недорогой. Это основной материал для изготовления экономически эффективных пластин с глубокой механической обработкой.

• Медь: обладая теплопроводностью примерно 400 Вт/м·К, медь поглощает и распространяет тепло гораздо быстрее. Однако он тяжелее и значительно дороже в изготовлении и обработке.

Поскольку многие системы средней мощности не создают таких экстремальных, локализованных горячих точек, как в процессорах искусственного интеллекта, инженеры часто выбирают архитектуру глубокой обработки алюминия. Он обеспечивает оптимальную основу, при которой металл эффективно проводит тепло в жидкость без дополнительных затрат, связанных с медью или сложной геометрией.

4. Падение давления или тепловая эффективность: какой показатель важнее?

Наиболее важным компромиссом при выборе пластины с жидкостным охлаждением является борьба между эффективностью теплообмена и падением давления жидкости.

Усовершенствованные микроканальные охлаждающие пластины используют тысячи крошечных ребер для создания огромной площади внутренней поверхности и интенсивной турбулентности жидкости. Хотя это сильно отводит тепло от кремния, оно создает огромное сопротивление потоку жидкости (высокое падение давления). Это требует более крупных и дорогих насосов, увеличивает риск засорения системы и увеличивает энергопотребление.

И наоборот, конструкция глубокой обработки подчеркивает плавную динамику жидкости, в частности, направленную на минимизацию потерь давления. Прямые цилиндрические стенки канала, просверленного пистолетом, позволяют охлаждающей жидкости течь с минимальным сопротивлением. По мере роста плотности стоек и сокращения бюджетов инженеры часто задаются вопросом, смогут ли выжить эти базовые архитектуры. Чтобы полностью понять эту динамику, инженеры должны оценить, стоит ли по-прежнему использовать недорогую пластину с жидкостным охлаждением в мощной электронике в 2026 году . Реальность такова, что для приложений средней мощности плавный поток просверленного канала обеспечивает непревзойденную окупаемость инвестиций, позволяя избежать жестких требований к откачке и риска засорения современных микроструктур, обеспечивая высокоэффективное «полное охлаждение» для всей системы.

Таблица: Компромиссы при глубокой обработке и микроканалах

5. В чем стандартные холодные плиты превосходят сложные конструкции?

Когда вы отдаете приоритет балансу системы (сопоставляя тепловую мощность с надежностью и стоимостью жизненного цикла), архитектура глубокой обработки естественным образом сочетается с несколькими крупными секторами B2B.

Промышленные IGBT и силовые системы

В промышленной силовой электронике, такой как инверторы и модули преобразования энергии, тепло, выделяемое IGBT, является значительным, но распределяется относительно равномерно. Приоритетом здесь является долговременная надежность и технологичность. Интегрированная, цельная, глубоко обработанная холодная пластина обеспечивает стабильную плоскостность и невероятно низкий риск утечек, что делает ее гораздо более удобной для круглосуточной промышленной эксплуатации, чем хрупкая микроканальная пластина.

Телекоммуникационное оборудование

Операторам связи требуется оборудование, способное работать в течение десяти лет в удаленных внешних средах без необходимости обслуживания. Пластина глубокой механической обработки обеспечивает низкий перепад давления, простоту конструкции и высокую стабильность системы. При анализе затрат жизненного цикла метод производства играет решающую роль. Чтобы лучше понять долгосрочные финансовые последствия, команды по закупкам должны проанализировать, будут ли [ холодные пластины глубокой обработки по-прежнему экономически эффективны в 2026 году ] . Благодаря использованию цельной конструкции без паяных швов этот метод радикально снижает риски утечек и сложности обслуживания, доказывая, что общая окупаемость системы определяется непревзойденной надежностью в полевых условиях, а не только лабораторными тестами.

6. Когда ваша система действительно нуждается в обновлении до микроканалов?

Несмотря на то, что глубокая обработка является королем рентабельности инвестиций средней мощности, крайне важно осознавать ее инженерные границы.

Граница явно проявляется в области охлаждения графических процессоров AI с высокой плотностью. Современные кластеры искусственного интеллекта создают экстремальные, сильно локализованные «горячие точки», где тепловой поток может опасно резко возрасти. Хотя холодная пластина для глубокой обработки сохраняет экономическое преимущество, ее способность обрабатывать такие интенсивные горячие точки ограничена. Прямым каналам не хватает турбулентности жидкости и площади поверхности, необходимых для мгновенного поглощения концентрированной энергии, а их конструкция предлагает ограниченную свободу для оптимизации топологии с учетом горячих точек.

Поэтому внутри центра обработки данных необходимо сегментировать подход к промышленному жидкостному охлаждению. Для традиционных серверных стоек мощностью 15–30 кВт или периферийных систем искусственного интеллекта средней мощности глубокая обработка очень эффективна. Однако для обучающих кластеров искусственного интеллекта со сверхвысокой плотностью, использующих прямое охлаждение чипа, переход на микроканальную или струйную охлаждающую пластину является обязательной (хотя и дорогостоящей) необходимостью для предотвращения дросселирования чипа.

7. Как индивидуализация может максимизировать окупаемость инвестиций в жидкостное охлаждение?

В конечном счете, действительно превосходное решение по управлению температурным режимом не определяется достижением минимально возможной температуры. Это определяется достижением идеального баланса между тепловыми характеристиками, эффективностью потока, надежностью эксплуатации и общей стоимостью системы.

Не платите за производительность, которая не нужна вашей системе. Если ваша электронная архитектура распределяет тепло относительно равномерно и работает за пределами возможностей суперкомпьютеров искусственного интеллекта, специальная жидкостная охлаждающая пластина, созданная на базе глубокой обработки, обеспечит максимальную отдачу от инвестиций.

Мы в Kingka специализируемся на том, чтобы помочь инженерам найти именно этот баланс. Наши жидкостные охлаждающие пластины для глубокой обработки могут быть индивидуально адаптированы — регулируя диаметры каналов потока, пути маршрутизации и поверхности сопряжения — чтобы идеально соответствовать ограничениям тепловой нагрузки и перепада давления вашей системы. Выбрав партнера, который понимает разницу между экстремальным охлаждением и интеллектуальным охлаждением, вы получаете надежную и экономичную тепловую основу для своего оборудования следующего поколения.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Что означает «чрезмерное проектирование» в жидкостном охлаждении?

Ответ: Речь идет о выборе очень сложной и дорогой технологии охлаждения (например, микроканалов, запаянных в вакууме) для системы, которая генерирует лишь умеренное тепло. Это неоправданно увеличивает стоимость производства продукта, время выполнения заказа и сложность обслуживания, не обеспечивая при этом каких-либо ощутимых эксплуатационных преимуществ.

Вопрос 2: Почему перепад давления является важным фактором при выборе охлаждающей пластины?

Ответ: Падение давления — это сопротивление, с которым сталкивается жидкость при движении через холодную пластину. Большой перепад давления требует более крупного и дорогого насоса для прокачки охлаждающей жидкости через систему, что увеличивает энергопотребление и риск возникновения проблем с потоком. Пластины с глубокой механической обработкой превосходны тем, что их гладкие каналы обеспечивают очень низкий перепад давления.

Вопрос 3: Всегда ли алюминий является лучшим материалом для экономичной охлаждающей пластины?

О: Да, для большинства приложений средней мощности. Алюминий обеспечивает хорошую базовую теплопроводность (около 200 Вт/м·К), очень доступен по цене и легко обрабатывается на станках с ЧПУ. Медь обеспечивает лучшее охлаждение, но она намного тяжелее и дороже и обычно используется для нужд с более высоким тепловым потоком.

Вопрос 4. Как цельная конструкция снижает риск утечек?

Ответ: Многие высококачественные холодные пластины изготовлены из нескольких слоев металла, которые сварены, паяны или склеены вместе. Под давлением или термоциклированием эти швы могут треснуть и дать течь. Пластина глубокой механической обработки просверливается в единый цельный металлический блок, что означает отсутствие внутренних швов, которые могли бы выйти из строя.

Вопрос 5: Могут ли холодные пластины глубокой обработки использоваться с серверами центров обработки данных?

О: Да, они способны охлаждать традиционные процессоры и корпоративные серверы средней мощности (в стойке мощностью 15–30 кВт). Однако их, как правило, не рекомендуют для новейших кластеров AI GPU со сверхвысокой плотностью, которым требуются микроструктуры для подавления интенсивных локализованных горячих точек.

Вопрос 6: Что делает глубокую обработку особенно подходящей для промышленных IGBT?

Ответ: Модули IGBT (используемые в силовых инверторах) требуют очень плоской поверхности для хорошего теплового контакта и требуют многих лет бесперебойной надежности. Поскольку глубокая механическая обработка — это «холодный» процесс, который не деформирует металл, как это происходит в печи для пайки, он обеспечивает превосходную плоскостность и непревзойденную долговечность конструкции для суровых промышленных условий.
