Поскольку в 2026 году электронная промышленность расширяет границы плотности мощности, разговоры об управлении температурным режимом часто сводятся к самым экстремальным и дорогим доступным решениям. Учитывая, что в заголовках новостей доминируют передовые чипы искусственного интеллекта и полупроводники нового поколения, легко предположить, что каждая современная система требует сложного и дорогостоящего микроканального охлаждения.
Однако это предположение упускает из виду обширный сегмент отрасли. Во многих приложениях чрезмерное проектирование тепловой архитектуры приводит к раздуванию бюджета и ненужным производственным рискам. Правда в том, что недорогая охлаждающая жидкость жидкость остается весьма жизнеспособным стратегическим выбором для многих современных инженерных проектов.
В этом руководстве рассматриваются инженерная механика и экономические реалии экономичного жидкостного охлаждения, уделяя особое внимание тому, как технология глубокой обработки обеспечивает идеальное решение для охлаждения средней мощности для современного рынка.
Понимание жидкостной холодной пластины для глубокой обработки
Практические примеры: охлаждение средней мощности в действии
Матрица решений: когда стоит использовать недорогую плиту для охлаждения жидкости?
Партнерство с Kingka в области экономичного жидкостного охлаждения
Физика рассеивания тепла привела к широкому переходу промышленности с воздуха на жидкость.
Системы жидкостного охлаждения могут рассеивать в 5–10 раз больше тепла, чем традиционные решения воздушного охлаждения. Столь огромный скачок производительности обусловлен физическими свойствами охлаждающей жидкости; Вода имеет объемную теплоемкость более чем в 3000 раз выше, чем воздух, что обеспечивает значительно более высокую эффективность охлаждения в ограниченном объеме.
Мы видим этот сдвиг наиболее заметно в серверных средах. Традиционное воздушное охлаждение достигает жесткого физического предела около 20 кВт на стойку. За счет внедрения пластин с жидкостным охлаждением плотность мощности центра обработки данных может плавно увеличиться до 50–100+ кВт на стойку. Но хотя жидкостное охлаждение является обязательным для этих нагрузок, тип выбранной вами охлаждающей пластины существенно влияет на вашу прибыль.
Когда инженеры ищут пластину с жидкостным охлаждением для силовой электроники, которая бы сочетала производительность с бюджетом, они часто обращаются к обработке глубоких отверстий.

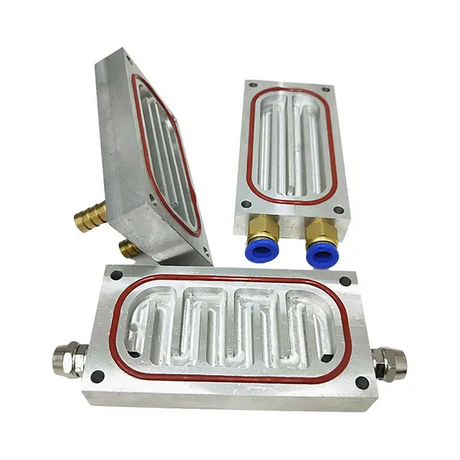

Жидкостная холодная пластина для глубокой обработки создается путем сверления пересекающихся каналов потока непосредственно в твердом алюминиевом блоке. Нежелательные отверстия затем надежно закрываются. В результате этого процесса создается цельная алюминиевая конструкция, которая принципиально устраняет несколько распространенных точек отказа, встречающихся в более дорогих сборных пластинах:
Нулевое сопротивление термоинтерфейса: поскольку нет отдельных слоев или связанных трубок, тепло непрерывно течет через твердый металл.
Отсутствие дефектов сварки: отсутствие пайки или сварки трением с перемешиванием исключает риск образования пористости и слабых соединений.
Высокая долговременная структурная нестабильность: монолитный блок легко выдерживает давление жидкости и механическую вибрацию.
Материальная экономика:
Теплопроводность алюминия составляет ~200 Вт/м·К, тогда как медь — около 400 Вт/м·К. Эта разница в материалах объясняет, почему алюминиевые холодные пластины дешевле, но имеют немного более низкую пиковую производительность. Тем не менее, холодные пластины для глубокой обработки обеспечивают сравнимые тепловые характеристики со стандартными конструкциями на основе труб, но со значительно лучшей плоскостностью поверхности и более низкими общими производственными затратами.
В реальной инженерной практике завышение требований к системе охлаждения является дорогостоящей ошибкой. Холодные пластины для глубокой обработки широко используются в экономичных тепловых системах, где требуется умеренное рассеивание тепла без сложного производства.
По сравнению с дорогой вакуумной пайкой или сложной конструкцией микроканалов, глубокая обработка обеспечивает более простую структуру, значительно меньший риск утечек и более легкую настройку для различных макетов и размеров печатных плат.
Жидкостные охлаждающие пластины для глубокой обработки не предназначены для работы с экстремальными тепловыми потоками, но они обеспечивают наилучший баланс между стоимостью, надежностью и технологичностью в приложениях средней мощности.
Обычно они являются лучшим выбором для модулей IGBT, промышленных энергосистем, телекоммуникационного оборудования и охлаждения аккумуляторов в зонах с неэкстремальной температурой.
Чтобы понять практическую ценность недорогой пластины для охлаждения жидкости, мы можем посмотреть, как Kingka реализует эти конструкции в различных отраслях.
Компании, занимающейся возобновляемыми источниками энергии, требовалось решение для охлаждения модулей IGBT, работающих под постоянной нагрузкой в системе солнечного инвертора.
Задача: поддерживать стабильную температуру кремния, одновременно строго контролируя общие затраты на систему, чтобы оставаться конкурентоспособными на рынке экологически чистой энергии.
Решение: Компания Kingka разработала специальную жидкостную охлаждающую пластину для глубокой обработки с оптимизированными внутренними просверленными каналами, расположенными непосредственно под горячими точками IGBT.
Результат: система достигла совершенно стабильных тепловых характеристик. Клиент увидел существенное снижение производственных затрат по сравнению с предыдущими моделями, изготовленными методом вакуумной пайки, а также повышенную надежность в полевых условиях за счет исключения всех сварных соединений.
Производителю телекоммуникационного оборудования требовалось очень компактное решение для охлаждения внешних модулей передачи средней мощности.
Задача: строго ограниченное пространство для установки внутри корпуса и абсолютная потребность в долгосрочной надежности без обслуживания.
Решение: Мы применили цельную алюминиевую холодную пластину глубокой обработки.
Результат: монолитная конструкция улучшила плоскостность поверхности, что привело к улучшению теплового контакта с модулями. Это также снизило риск утечек практически до нуля и упростило интеграцию системы во время окончательной сборки.
В высокопроизводительных системах, где воздушного охлаждения недостаточно, а передовые микроканальные технологии слишком дороги, пустоту заполняет глубокая механическая обработка.
Для промышленного оборудования, устройств медицинской визуализации и электроники средней плотности эти пластины обеспечивают эффективную передачу тепла через внутренние каналы, очень компактную конструкцию и гораздо более низкую сложность системы.
Основной вопрос не в том, «стоит ли того» дешевая пластина, а в том, как применить правильный инструмент для устранения конкретного теплового узкого места. Используйте приведенную ниже логику для руководства своей стратегией закупок.
Профиль приложения | Характеристики тепловой нагрузки | Рекомендуемое решение | Обоснование |
Высокий тепловой поток (ИИ/ГП/высокопроизводительные серверы) | Чрезвычайно локализованные горячие точки, >1000 Вт на чип, высокая плотность. | ❌ Не подходит | Глубокая обработка не может обеспечить плотность микроребер, необходимую для предотвращения теплового дросселирования на крайних штампах. Требуются медные микроканалы. |
Системы средней мощности (IGBT, телекоммуникации, медицина) | Умеренное, устойчивое распространение тепла на большие площади поверхности модуля. | ✅Лучший выбор | Идеально соответствует теплопроводности алюминия, обеспечивая при этом превосходную плоскостность и нулевой риск разрушения сварного шва. |
Экономически чувствительные проекты (промышленные, накопители энергии) | Крупносерийное производство, строгие бюджеты спецификаций (спецификаций). | ✅ Настоятельно рекомендуется | Цельная алюминиевая конструкция значительно снижает затраты на ЧПУ и сборку, обеспечивая самую низкую цену за ватт в своем классе. |
Для преодоления сложностей управления температурным режимом требуется партнер-производитель, который разбирается как в термодинамике, так и в экономике производства. В Kingka мы концентрируемся на предоставлении правильного решения, а не просто стандартного. Наши жидкостные охлаждающие пластины для силовой электроники разработаны с учетом ваших точных тепловых требований, целей производительности и бюджетных параметров.
Если вы разрабатываете систему средней мощности и вам необходимо снизить затраты на спецификацию без ущерба для надежности, то оптимальным путем вперед, вероятно, станет изготовленная на заказ алюминиевая пластина глубокой обработки. Свяжитесь с командой инженеров Kingka сегодня, чтобы просмотреть ваши макеты САПР и запросить расценки на быстрое прототипирование.
1. Что именно делает глубокую обработку жидкостно-холодной пластины «дешевой»?
Его изготавливают путем сверления отверстий в цельном алюминиевом блоке, а не путем обработки сложных микроребер на станке с ЧПУ и пайки нескольких пластин вместе в вакуумной печи. Исключение этапа пайки/сварки резко снижает затраты на электроэнергию, рабочую силу и испытания.
2. Может ли алюминиевая холодная пластина работать с силовой электроникой?
Да. В то время как медь имеет более высокую теплопроводность, теплопроводность алюминия ~200 Вт/м·К более чем достаточна для электроники средней мощности, такой как стандартные IGBT, промышленные приводы и телекоммуникационные усилители, особенно в сочетании с высокой теплоемкостью жидкого охладителя.
3. Почему плоскостность поверхности важна для холодной плиты?
Если холодная пластина не идеально ровная, между пластиной и тепловыделяющим компонентом образуются микроскопические воздушные зазоры. Воздух – ужасный проводник тепла. Пластины, подвергнутые глубокой механической обработке, не подвергаются интенсивному нагреву при сварке, что означает, что металл не деформируется, что приводит к превосходной плоскостности и лучшему термическому контакту.
4. Защищены ли холодные пластины глубокой обработки от протечек?
Они предлагают один из самых низких рисков утечек в отрасли. Поскольку основной корпус представляет собой единый цельный кусок металла без швов и паяных соединений, единственными потенциальными точками утечки являются входные/выходные фитинги и специальные заглушки с поперечными отверстиями, которые надежно герметизированы и прошли испытания под давлением.
5. Насколько жидкостное охлаждение эффективнее воздушного?
Системы жидкостного охлаждения могут рассеивать в 5–10 раз больше тепла, чем традиционные радиаторы с принудительной подачей воздуха, поскольку объемная теплоемкость воды более чем в 3000 раз превышает объемную теплоемкость воздуха.
