Глубокая обработка в сравнении с другими технологиями жидкостного охлаждения: что нужно знать инженерам

Когда тепловые нагрузки превосходят возможности принудительного воздушного охлаждения, следующим логическим шагом становится переход на пластину с жидкостным охлаждением. Однако выбор правильной технологии производства этой охлаждающей пластины является критически важным решением, которое влияет на термическое сопротивление вашей системы, структурную надежность и общую стоимость производства.

Хотя микроканалы, полученные вакуумной пайкой, часто привлекают внимание в приложениях с экстремальными тепловыми потоками, они зачастую слишком сложны и слишком дороги для стандартных промышленных нужд. Представляем вашему вниманию жидкостную холодную пластину для глубокой обработки (также известную как алюминиевая холодная пластина, просверленная пистолетом).

В этом руководстве мы сравним глубокую обработку с другими распространенными технологиями жидкостного охлаждения, изучим ее структурные преимущества, данные о тепловых характеристиках и почему она может быть наиболее экономичным и надежным выбором для вашего следующего проекта по управлению температурным режимом.

1. Инженерная механика глубокой обработки.

Чтобы понять его преимущества, мы должны сначала посмотреть, как изготавливается жидкостная холодная плита для глубокой обработки .

В отличие от холодных пластин в сборе, глубокая обработка представляет собой высокоточный субтрактивный процесс. Все начинается с цельного цельного блока экструдированного или обработанного алюминия. С помощью специального оборудования для глубокого сверления (часто называемого ружейным сверлением) непосредственно в цельном металлическом блоке просверливается ряд глубоких параллельных отверстий.

Эти параллельные каналы затем соединяются под определенными углами посредством поперечного сверления, образуя непрерывный внутренний контур охлаждения. Наконец, внешняя и промежуточная заглушки вставляются и надежно герметизируются. Эти заглушки стратегически расположены так, чтобы точно направлять путь охлаждающей жидкости, создавая извилистый или индивидуальный маршрут потока, который сводит к минимуму потери давления и максимизирует однородность охлаждения.

2. Структурное превосходство: преимущество единого компонента

Самым значительным преимуществом глубокой обработки является ее цельная конструкция. Создавая каналы потока внутри единого металлического блока, инженеры устраняют недостатки, присущие собранным или сваренным холодным пластинам.

• Нулевое термическое сопротивление: в стандартной трубчатой ​​холодной пластине медная трубка прижимается или приклеивается к алюминиевому основанию. Это создает микроскопический зазор — тепловой пограничный слой — между двумя металлами. Поскольку в алюминиевой холодной пластине, просверленной пистолетом, используется чистый теплообмен между металлами внутри одного материала, эти проблемы с тепловым пограничным слоем полностью устраняются.

• Отсутствие дефектов сварки или пайки: вакуумная пайка и сварка трением с перемешиванием (FSW) вызывают сильное нагревание, которое может деформировать металл и создавать внутренние механические напряжения. Глубокая механическая обработка представляет собой холодный механический процесс, исключающий риск термической деформации при изготовлении.

• Непревзойденная надежность при обслуживании: каждое соединение или сварной шов в контуре жидкости является потенциальной точкой отказа. Поскольку конструкция с глубокой механической обработкой значительно упрощена и не имеет внутренних структурных соединений, риск утечки охлаждающей жидкости снижается практически до абсолютного нуля.

3. Данные о производительности: тепловая и гидродинамика.

Как глубокая обработка сохраняется при анализе термических данных?

Многие инженеры предполагают, что, поскольку медь имеет более высокую теплопроводность, чем алюминий, холодная пластина из медной трубки в алюминии значительно превзойдет цельную алюминиевую пластину с отверстиями. В действительности, эффективность охлаждения алюминиевой пластины глубокой обработки во многом сравнима с конструкцией «медная трубка в алюминии». Отсутствие сопротивления термоинтерфейса в цельном алюминиевом блоке прекрасно компенсирует более высокую общую проводимость медной трубки.

Кроме того, глубокая обработка обеспечивает значительно превосходящие механические характеристики:

• Более жесткие допуски: поскольку пластина не подвергается термическому напряжению при сварке, она обеспечивает невероятно жесткие допуски на размеры.

• Чрезвычайная плоскостность поверхности: монолитный блок остается идеально плоским. Это обеспечивает превосходный контакт с электронным компонентом, снижает потребность в использовании толстых и неэффективных термопаст и делает его идеальным для прецизионных применений, требующих идеальной сопрягаемой поверхности.

4. Глубокая обработка по сравнению с трубчатыми и паяными холодными пластинами

Чтобы помочь вам прояснить ваше решение о закупках, в таблице ниже сравнивается глубокая обработка с двумя другими наиболее распространенными методами производства с жидкостным охлаждением.

5. Идеальные отраслевые приложения и сценарии реализации

Благодаря сочетанию высокой надежности, исключительной плоскостности и экономической эффективности, холоднокатаные пластины глубокой обработки являются стандартом для следующих отраслей с высокими ставками:

• Преобразование энергии и промышленная электроника: идеально подходят для управления постоянными умеренными тепловыми нагрузками промышленных электроприводов, мощных инверторов и модулей IGBT, где долговременная надежность имеет первостепенное значение.

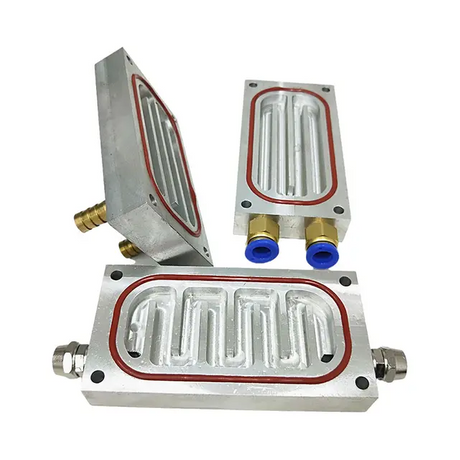

• Системы электромобилей (EV): широко используются для охлаждающих пластин аккумуляторов электромобилей и управления температурой в системах электромобилей малой мощности, где предотвращение утечек жидкости является критическим требованием безопасности.

• Телекоммуникационное оборудование: обеспечивает абсолютную термическую стабильность базовых станций 5G и коммутационного оборудования, плотно размещенного в компактных удаленных пространствах шасси.

• Светодиоды и системы освещения: Обеспечивает долговременное и надежное рассеивание тепла, необходимое для продления срока службы и светового потока мощных коммерческих светодиодных матриц.

• Приборы для испытаний и измерений: поскольку глубокая обработка обеспечивает такую ​​точную плоскостность поверхности и равномерность охлаждения, они являются предпочтительным выбором для поддержания постоянной, стабилизированной температуры в чувствительном лабораторном и экспериментальном испытательном оборудовании.

6. Принятие правильного решения о закупках с Kingka

Чрезмерное проектирование системы охлаждения приводит к завышению спецификации, не добавляя при этом функциональной ценности. Если ваш проект требует умеренных требований к охлаждению, является чувствительным к затратам и требует высокой точности и надежности с нулевыми утечками, то жидкостная холодная пластина для глубокой обработки, несомненно, станет вашим лучшим инженерным выбором.

В Kingka мы используем многолетний опыт индивидуального управления температурным режимом для проектирования, сверления и испытаний высокоточных алюминиевых холодных пластин. Мы оптимизируем конфигурацию внутренних пробок, чтобы минимизировать падение давления и обеспечить идеальную однородность охлаждения критически важных компонентов.

Не позволяйте сложным температурным проблемам задерживать ваш производственный график. Свяжитесь с командой инженеров Kingka сегодня, чтобы просмотреть ваши файлы САПР, обсудить конкретные тепловые нагрузки и получить ценовое предложение на быстрое прототипирование для индивидуального решения с глубокой механической обработкой.

7. Часто задаваемые вопросы (FAQ)

1. Что такое алюминиевая холодная пластина, просверленная пистолетом?

Это тип пластины с жидкостным охлаждением, созданной с помощью специального оборудования для глубокого сверления (сверлильных сверл) для просверливания длинных прямых каналов охлаждения непосредственно через твердый алюминиевый блок.

2. Как глубокая обработка предотвращает утечки СОЖ?

В отличие от паяных пластин с массивными внутренними швами или трубчатых пластин, которые могут пострадать от деградации труб, пластина, обработанная глубокой механической обработкой, представляет собой единый сплошной блок. Единственными отверстиями являются специально просверленные отверстия, которые надежно закрыты прочными заглушками, что обеспечивает исключительно низкий риск утечки.

3. Является ли глубокая обработка лучше, чем пластина из медной трубки в алюминии?

Для прецизионных приложений — да. Хотя медная трубка имеет более высокую исходную проводимость, цельная алюминиевая пластина глубокой обработки устраняет тепловой пограничный слой между трубкой и основанием. Кроме того, цельный блок обеспечивает значительно превосходящую плоскостность поверхности и более жесткие допуски.

4. Для чего используются заглушки в холоднокатаной плите глубокой обработки?

Поскольку сверла могут резать только по прямым линиям, для создания змеевидного или U-образного канала охлаждения необходимо сверлить пересекающиеся отверстия. Промежуточные и внешние металлические заглушки используются для блокировки определенных путей, заставляя жидкость поворачиваться и течь именно туда, куда хочет инженер-теплотехник, сводя к минимуму потери давления.

5. Может ли эта технология выдерживать экстремальные тепловые потоки, как графический процессор центра обработки данных?

В общем, нет. Для экстремально высококонцентрированного теплового потока (например, современных чипов искусственного интеллекта) требуются медные пластины, паяные в вакууме, с внутренними ребрами, подвергшимися микрозачистке. Глубокая обработка оптимизирована для умеренных и широко распространенных требований к охлаждению.

6. Ограничивает ли процесс сверления форму каналов охлаждения?

Да, каналы должны быть прямыми (цилиндрическими отверстиями). Однако, сверля с нескольких сторон и используя пересекающиеся углы и пробки, инженеры могут создать высокоэффективный индивидуальный маршрут потока под основными источниками тепла.

7. Почему цельная конструкция обеспечивает лучшую плоскостность поверхности?

Такие процессы, как сварка и пайка, подвергают металл сильному нагреву, что естественным образом вызывает деформацию и изменение размеров. Глубокая обработка — это холодный механический процесс, означающий, что алюминиевый блок сохраняет свою первоначальную, строго контролируемую плоскостность, обработанную на станке с ЧПУ.

8. Подходят ли эти охлаждающие плиты для работы в суровых условиях?

Да. Поскольку они монолитны и невероятно прочны, они обладают высокой устойчивостью к механическим ударам и вибрации, часто встречающимся в автомобильной (электрической) и тяжелой промышленности.
