Тепловые трубы являются высокоэффективными, пассивными устройствами теплового управления, которые передают тепло с минимальной потерей энергии. Используя свойства фазового изменения рабочей жидкости, они превосходят традиционные методы охлаждения на основе проводимости, делая их незаменимыми в электронике, аэрокосмической промышленности, промышленных системах и многом другом. Благодаря различным типам тепловых труб, адаптированным к конкретным потребностям, это всеобъемлющее руководство исследует их конструкции, функциональные возможности и приложения, чтобы помочь вам выбрать идеальное решение для ваших тепловых проблем.

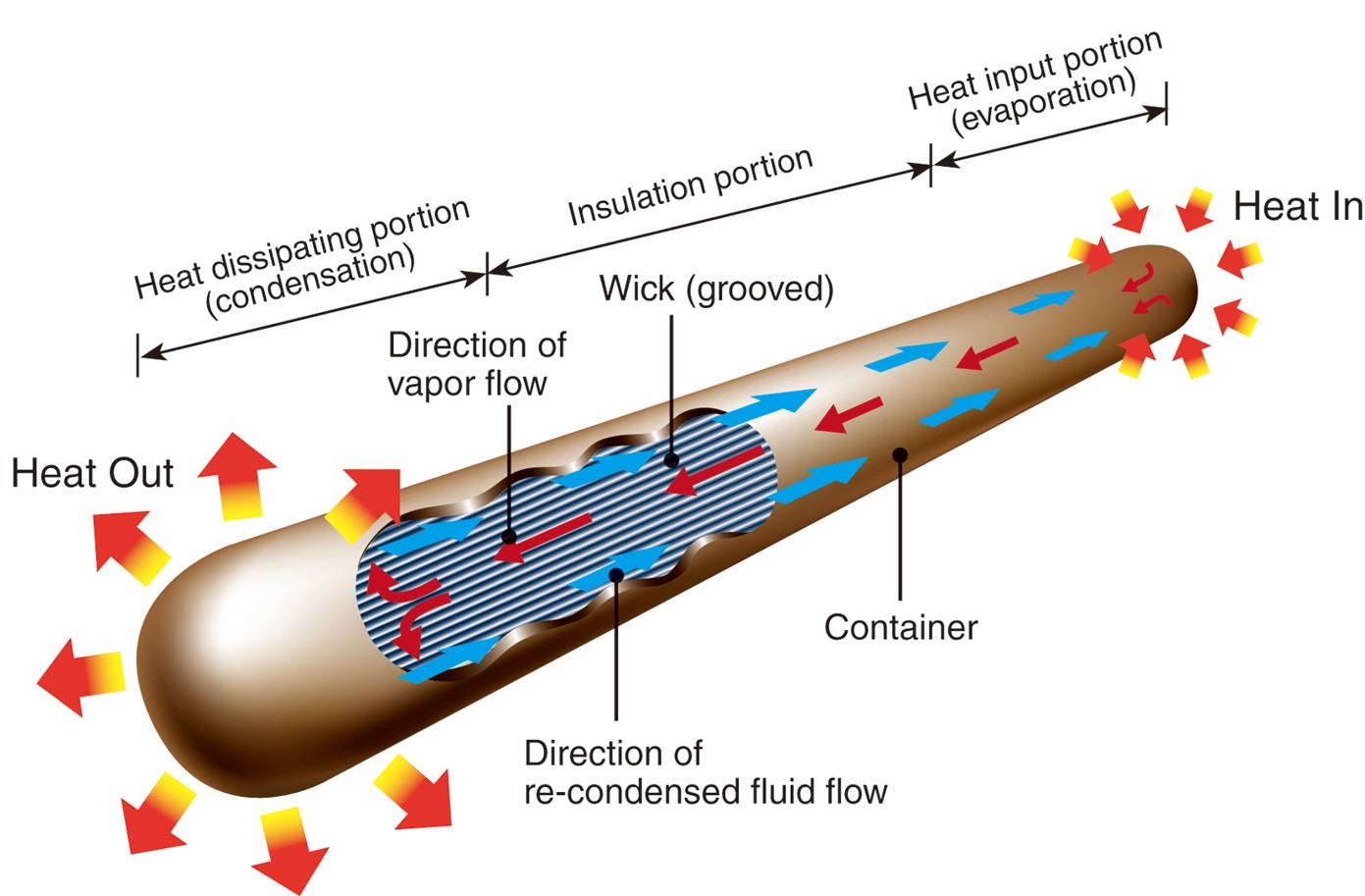

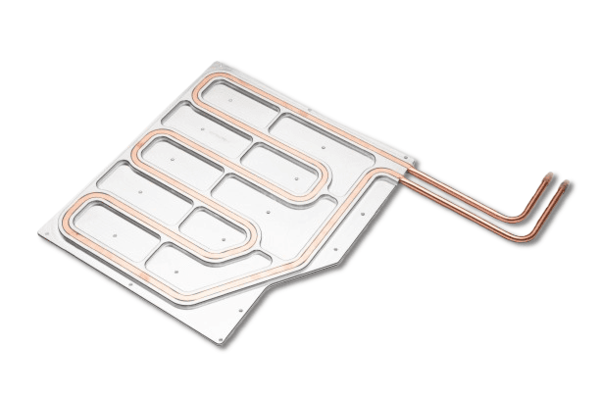

Тепловая труба представляет собой герметичную полную трубку, содержащую рабочую жидкость (например, вода, аммиак) и, как правило, структура фитиля. Тепловая труба работает в трех основных секциях:
Испаритель : поглощает тепло, в результате чего жидкость испаряется.
Конденсатор : выпускает тепло, когда пара конденсируется обратно в жидкость.
Адиабатический раздел : транспортирует пар между двумя концами.
Шиб, часто изготовленный из спеченного металла или сетки, использует капиллярное действие, чтобы вернуть конденсированную жидкость в испаритель, обеспечивая непрерывный цикл. Этот процесс достигает теплопроводности до 100 000 Вт/м · к , намного превосходные материалы, такие как медь (~ 400 Вт/м · К).
Тепловые трубы бывают в нескольких конструкциях, каждый из которых оптимизирован для конкретных применений:
Стандартные тепловые трубы : универсальные решения на основе фитиля.
Пары камеры : плоские, тепло, распределяющие устройства.
Переменная проводимость тепловых труб (VCHP) : системы регулирования температуры.
Термосифоны : охлаждение с гравитацией.
Петлевые тепловые трубы (LHP) : теплообмен на дальние расстояния.
Вращающиеся тепловые трубы : для вращающейся машины.
Колеблющиеся тепловые трубы (OHPS) : компактные, беспрепятственные конструкции.
Каждый тип решает уникальные проблемы теплового управления, от компактной электроники до крупных промышленных систем.

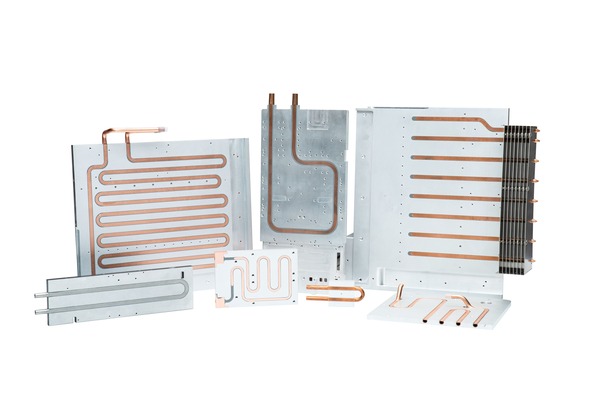

Стандартными тепловыми трубами являются цилиндрические трубки с внутренней структурой фитиля (например, спеченное порошок, рифмы или сетка). Тепло, применяемое к испарительнидному испарительству, испаряет жидкость, которая движется к конденсатору, выпускает тепло и конденсирует. Вик возвращает жидкость через капиллярное действие.
Высокая эффективность : исключительный теплопередача с минимальным градиентом температуры.
Нет движущихся деталей : без технического обслуживания и надежных.
Эффективный : простой дизайн для широкого распространения.
Электроника : охлаждающие процессоры, графические процессоры и модули питания.
HVAC : восстановление тепла в подразделениях обработки воздуха.
Солнечная энергия : улучшение термических коллекционеров.

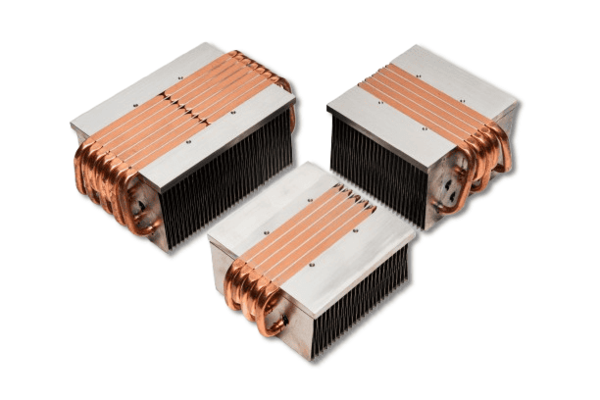

Пример : в игровом ПК стандартная тепловая труба охлаждает процессор, передавая тепло в окрашенную радиатора , поддерживая производительность во время интенсивных рабочих нагрузок.
Паровые камеры-это плоские двумерные тепловые трубы, которые распространяют тепло по поверхности. Как и стандартные тепловые трубы, они используют фитиль и жидкость, но работают в плоской конфигурации, идеально подходит для равномерно распределения тепла.
Разнообразное распределение тепла : уменьшает горячие точки в устройствах с высоким содержанием потока.
Компактный конструкция : тонкие профили подходят для плотных пространств.
Настраиваемые : фигуры, адаптированные к конкретным компонентам.
Высокопроизводительные вычисления : ноутбуки и серверы.
Светодиоды : Управление теплом в мощном освещении.
Электрические транспортные средства : тепловое управление аккумулятором.
Пример : в игровых ноутбуках пара камеров охлаждает графические процессоры, распределяя тепло на большую поверхность, позволяя более тонким конструкциям без перегрева.
VCHP включают неконденсируемый газ (например, азот) в конденсатор, который регулирует область активного конденсатора для регулирования температуры. По мере увеличения тепловой нагрузки газ сжимается, обнажая большую поверхность конденсатора для охлаждения.
Стабильность температуры : поддерживает постоянный выход при различных нагрузках.
Высокая надежность : идеально подходит для критических систем.
Адаптируемый : обрабатывает динамические тепловые условия.
Космический корабль : стабилизирующая спутниковая электроника.
Авионика : охлаждение в колеблющихся средах.
Медицинские устройства : точная контроль температуры.
Термосифоны - это тепловые трубы без вика, которые полагаются на гравитацию, чтобы вернуть конденсированную жидкость в испаритель. Они требуют вертикальной или почти вертикальной ориентации для оптимальной производительности.
Высокая емкость : обрабатывает большие тепловые нагрузки в вертикальных установках.
Простой дизайн : ни один фитиль снижает стоимость и сложность.
Масштабируем : подходит для больших систем.
Электростанции : теплообменники для паровых систем.
Солнечное нагревание : системы отопления воды.
Криогеника : охлаждающие сверхпроводящие магниты.
Примечание . Термосифоны менее универсальны из -за ограничений ориентации, но преуспевают в определенных сценариях.
Loop Heat Tipes (LHPS) разделяют испаритель и конденсатор выделенными парами паров и жидкости, что позволяет теплопередачу на метрах. Небольшой фитиль в испарителе управляет циклом жидкости.
Передача на расстоянии : эффективная на длительную длину.
Высокий тепловой поток : обрабатывает интенсивные тепловые нагрузки.
Гибкая планировка : адаптируется к сложной геометрии.
Спутники : охлаждение отдаленных компонентов.
Центры обработки обработки данных : тепловое управление сервером.
Лазеры : мощные оптические системы.
Пример : в спутниках LHP переносят тепло от солнечных панелей в радиаторы, поддерживая стабильные температуры.
Вращающиеся тепловые трубы используют центробежную силу, а не фитиль, чтобы вернуть жидкость в испаритель. Они предназначены для систем с вращательным движением.
Динамическая работа : функции в высокоскоростных средах.
Упрощенный дизайн : нет фитиля для вращающихся приложений.
Турбины : лезвие и охлаждение.
Двигатели : рассеяние тепла в электромобилях.
Aerospace : вращающаяся механизм в самолетах.
На колебаниях тепловых труб (OHPS) есть серпантин -канал, где рабочая жидкость колеблется между фазами жидкости и пара, приводящих в действие различия давления. Им не хватает традиционного фитиля.
Компактный размер : подходит для миниатюрных устройств.
Гибкость ориентации : работает в любом положении.
Легкий вес : идеально подходит для портативных систем.
Смартфоны : процессоры охлаждения в жестких помещениях.
Носимые устройства : тепловое управление для умных часов.
Микроэлектроника : мелкомасштабное рассеяние тепла.
Пример : в смартфонах процессоры OHPS сохраняют прохладные процессоры во время игр, обеспечивая тонкие дизайны без поклонников.
Выбор тепловой трубы зависит от:
Тепловая нагрузка : пары камеры или LHP для высокого потока; Стандартные трубы для умеренных нагрузок.
Ограничения размера : OHP для компактных устройств; пары камеры для тонких профилей.
Ориентация : Избегайте термосифонов, если неверные; Другие гибкие.
Контроль температуры : VCHP для точности; Стандартные трубы для общего использования.
Расстояние : LHP для переноса на дальние расстояния; Стандартные трубы для коротких расстояний.
Стоимость : термосифоны и стандартные трубы являются бюджетными; VCHP и LHP более дорогие.
Совет : проконсультируйтесь с тепловым инженером или используйте инструменты моделирования для моделирования производительности для вашего конкретного приложения.
Тепловые трубы используют фитиль и капиллярное действие для возврата жидкости, работая в любой ориентации. Термосифоны полагаются на гравитацию, требуя вертикального выравнивания.
Большинство тепловых труб (стандартные, VCHPS, LHPSiteral
Общие жидкости включают:
Вода : общий назначение, 30-100 ° C.
Аммиак : низкие температуры, от -60 до 10 ° C.
Натрий : высокая температура, 500-1000 ° C.
Тепловые трубы , от стандартных конструкций до передовых колебательных систем, предлагают индивидуальные решения для различных тепловых проблем. Понимание их типов и приложений дает вам возможность оптимизировать охлаждение во всем, от смартфонов до спутников.
