Анодированные алюминиевые радиаторы: Ultimate Guide

1. Введение в анодированные алюминиевые радиаторы

Хэпсинк - это жизненно важные компоненты в электронике, предназначенные для рассеивания тепла от таких устройств, как процессоры, графические процессоры, светодиоды и транзисторы питания, обеспечивая оптимальную производительность и долговечность. Среди используемых материалов алюминий является лучшим выбором из -за его легкой природы, превосходной теплопроводности и доступности. Тем не менее, анодирование - процесс, который повышает естественные свойства алюминия - поднимает эти радиаторы на следующий уровень, повышая долговечность, рассеяние тепла и даже эстетику.

В этом комплексном руководстве мы рассмотрим, что такое анодированные алюминиевые радиаторы , как они работают, их преимущества и когда их использовать. Независимо от того, являетесь ли вы инженером, дизайнером или любителем, вы найдете действенную информацию для оптимизации ваших решений для теплового управления.

2. Что такое анодированный алюминиевый радиатор?

Анодированный алюминиевый радиатор - это алюминиевое охлаждающее устройство, обработанное электрохимическим процессом, называемым анодированием. Этот процесс сгущает естественный оксидный слой на алюминии, создавая надежное покрытие, которое усиливает его функциональность.

Процесс анодирования

Анодирование включает в себя погружение алюминия в электролитическую ванну (обычно серную кислоту) и прохождение электрического тока через него. Это заставляет кислород связываться с алюминиевой поверхностью, образуя более толстый слой оксида алюминия. Пористая природа этого слоя позволяет обеспечить дополнительные обработки, такие как окраска или герметизация, адаптируя радиаторный достопримечательности к конкретным потребностям.

Существует три основных типа анодирования, имеющих отношение к радиаторам:

• Тип I (анодирование хромовой кислоты) : тонкое покрытие для базовой защиты.

• Тип II (анодирование серной кислоты) : универсальный, умеренно толстый и широко используется.

• Тип III (анодирование твердого покрытия) : толстый и долговечный для экстремальных условий.

Тип II является наиболее распространенным для радиатора из -за баланса производительности и стоимости.

3. Как анодирование улучшает производительность радиатора?

Анодирование повышает производительность радиатора, прежде всего, благодаря повышению излучения , способности излучать тепло, что имеет решающее значение для пассивных систем охлаждения.

Наука, стоящая за этим

Голый алюминий имеет низкую излучательную способность (~ 0,05), что означает, что он отражает тепло, а не излучает его. Анодирование увеличивает это до ~ 0,85, что позволяет радиальному тепло более эффективно высвобождать тепло. Это особенно полезно в естественных конвекционных настройках с ограниченным воздушным потоком.

В то время как оксидный слой слегка снижает теплопроводность, его худость (10-25 микрон) гарантирует, что это воздействие незначительно. Общий результат - чистый прирост рассеяния тепла, о чем свидетельствуют исследования, показывающие анодированные поверхности, излучающие в 15 раз больше тепла, чем голый алюминий (источник: Габриан).

4. Каковы преимущества анодированных алюминиевых радиаторов?

Анодированные алюминиевые радиаторы предлагают несколько преимуществ:

• Коррозионная устойчивость : защищает от влаги, соли и химикатов.

• Устойчивость к износу : слой твердого оксида сопротивляется физическому повреждению.

• Электрическая изоляция : предотвращает короткие цирки в плотных электронных макетах.

• Улучшенная излучательная способность : повышает эффективность пассивной охлаждения.

• Эстетические варианты : допускают цветные отделки (например, черный, серебро, синий).

Эти свойства делают анодированные радиаторы идеальными как для функциональных, так и для визуальных применений.

5. Какие виды анодирования используются для радиатора?

Вот разрушение трех основных анодизирующих типов:

• Тип I : редко используется для радиатора из -за ограниченной долговечности.

• Тип II : предприятие для большинства приложений электроники.

• Тип III : Лучше всего для бурных сред.

Выберите на основе требований вашего проекта в области окружающей среды и долговечности.

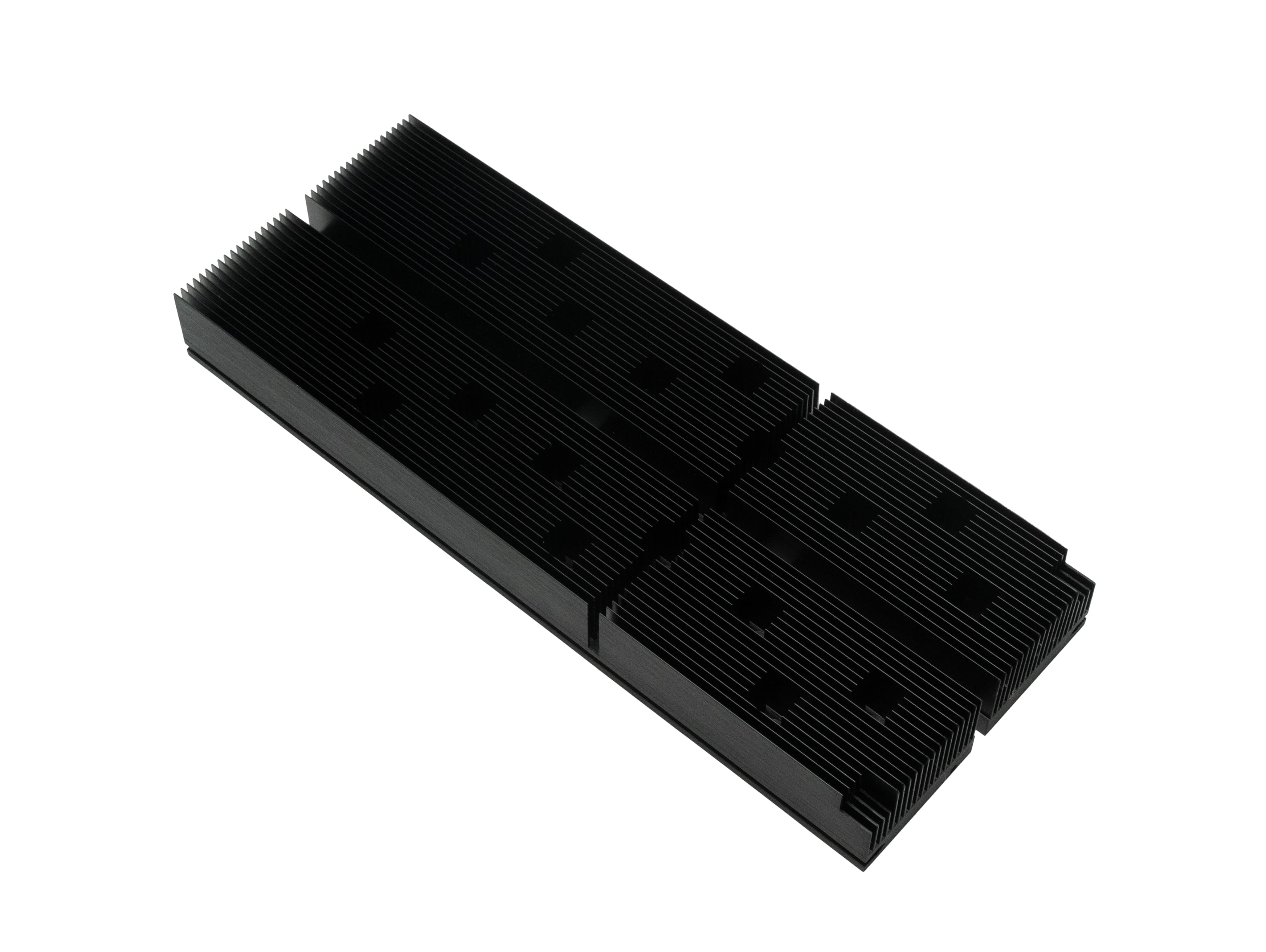

6. Являются ли черные анодированные радиаторы лучше, чем другие цвета?

Цвет имеет значение? Это зависит от метода охлаждения:

• Натуральная конвекция : черные анодированные радиаторы превосходят более светлые цвета на 3-8% из-за более высокой излучательной способности.

• Принудительное воздушное охлаждение : цвет не имеет небольшого влияния, как доминирует конвекция.

Для эстетики или брендинга Black популярен, но различия в производительности незначительны в активных настройках охлаждения.

7. Какие алюминиевые сплавы лучше всего подходят для радиатора?

Сплавы серии 6000 идеально подходят для радиатора:

• 6060: Отлично подходит для экструзии, хорошей проводимости.

• 6061: Сильный, универсальный, часто обрабатываемый.

• 6063: Высокая проводимость, формируемая, широко используется для экстразиций.

Чистый алюминий, хотя и более проводящий, не хватает силы, что делает 6063 лучший выбор для баланса свойств.

8. Как вы указываете анодирование для радиатора?

Для инженерных рисунков включайте:

• Тип : например, тип II или III.

• Толщина : например, 15 мкм.

• Цвет : например, черный или чистый.

• Стандарты : например, MIL-A-8625.

• Допуски : отрегулируйте толщину оксидного слоя.

Пример: 'Анодиз на MIL-A-8625, тип II, класс 2, черный, 15 мкм. '

9. влияет ли анодирование теплопроводности?

Оксидный слой немного снижает проводимость, но его худость делает это незначительным. Эмиссионная деятельность значительно перевешивает эту незначительную потерю, повышая общую производительность.

10. Является ли анодирование необходимым для всех радиаторов?

Не всегда. Голый алюминиевый работает в:

• Внутренняя, сухая среда.

• Проекты чувствительных к стоимости.

Анодирование необходимо для:

• Резкие условия (например, использование на открытом воздухе).

• Высокоэлеменные потребности (например, аэрокосмическая промышленность).

• Эстетические требования.

11. Как изготавливаются анодированные алюминиевые радиаторы?

Процесс включает в себя:

1. Формирование : экструзия, обработка или кастинг.

2. Очистка : Удалите загрязняющие вещества.

3. Анодирование : построить оксидный слой.

4. Окраска : дополнительная краска.

5. Запечатывание : блокировка в свойствах.

Проверки качества обеспечивают согласованность толщины и отделки.

12. Каковы применение анодированных алюминиевых радиаторов?

Они используются в:

• Электроника : процессоры, светодиоды, серверы.

• Автомобиль : EV Batteries, модули питания.

• Аэрокосмическая промышленность : авионика, спутники.

• Промышленность : двигатели, электроэнергию.

Их универсальность соответствует разнообразным потребностям.

13. Можно ли использовать анодированные радиаторы без тепловой смазки?

Нет. Тепловые материалы для интерфейса (TIM), такие как смазка, все еще необходимы для заполнения микроскопических промежутков и обеспечения эффективной теплопередачи, даже при анодировании.

14. Заключение

Анодированные алюминиевые радиаторы являются краеугольным камнем эффективного теплового управления, предлагая непревзойденную долговечность, тепловую эффективность и универсальность проектирования для требовательных применений. В Kingka мы специализируемся на предоставлении индивидуальных анодированных алюминиевых радиаторов, адаптированных для таких отраслей, как электроника, автомобильное и медицинское оборудование. Благодаря более чем 15-летней экспертизе наша передовая обработка ЧПУ, бесплатный тепловой дизайн и строгий контроль качества обеспечивают высокопроизводительные решения, которые отвечают вашим уникальным потребностям. Исследуйте универсальные тепловые решения Kingka, чтобы повысить надежность и эффективность вашего проекта.
