Как выбрать правильный процесс производства радиатора с клеевыми ребрами?

Поскольку электронные системы продолжают миниатюризироваться, одновременно обеспечивая более высокую плотность мощности, использование стандартных экструдированных радиаторов часто приводит к тепловому дросселированию и преждевременному выходу компонентов из строя. Выбор правильного процесса производства радиатора со связанными ребрами требует баланса между геометрией ребер высокой плотности, теплопроводностью материала и технологиями межфазного соединения, чтобы обеспечить максимальное рассеивание тепла без превышения ограничений по пространству, весу или бюджету.

В отличие от традиционных радиаторов, в которых используются фиксированные экструзионные профили, склеенные ребра обеспечивают беспрецедентную гибкость конструкции. Изготавливая опорную пластину и ребра как отдельные компоненты и постоянно соединяя их, инженеры могут обойти традиционные ограничения, связанные с инструментами. Это обеспечивает экстремальные соотношения сторон ребер и индивидуальные площади охлаждающей поверхности, адаптированные к конкретным локализованным тепловым нагрузкам. Однако определение точного производственного маршрута требует тщательной оценки тепловых целей, структурной целостности и долгосрочной стабильности производства. Выбор оптимизированного метода производства радиатора со связанными ребрами предотвращает дорогостоящее перепроектирование, ускоряет вывод продукта на рынок и гарантирует надежное охлаждение на протяжении всего жизненного цикла продукта.

1. Понимание механики приклеенных ребристых конструкций

Основное преимущество радиатора со связанными ребрами заключается в его развязанной архитектуре, что позволяет производителям создавать экстремальные геометрии охлаждения, с которыми стандартные экструзионные матрицы просто физически не могут справиться, не сломавшись.

Радиатор со связанными ребрами изготавливается путем индивидуальной обработки твердой опорной пластины с прецизионными канавками и постоянной вставки тонких металлических ребер, что позволяет инженерам обойти ограничения экструзии и добиться огромных площадей рассеивания тепла на ограниченных площадях.

Стандартные процессы экструзии алюминия обычно ограничиваются соотношением сторон (высота ребра к зазору между ребрами) 10:1 или 15:1. Когда проектировщикам тепловых систем требуется очень высокие ребра, расположенные близко друг к другу, чтобы максимизировать площадь поверхности, экструзия терпит неудачу. Процесс производства радиатора со склеенными ребрами решает эту проблему за счет разделения компонентов. Опорная пластина изготовлена ​​на станке с ЧПУ или экструдирована с точными монтажными пазами. Отдельные ребра, часто штампованные или вырезанные из листового металла, затем устанавливаются в эти пазы и закрепляются.

Эта модульность позволяет создавать невероятно гибкую геометрию плавников. Дизайнеры могут использовать ультратонкие ребра для максимальной плотности или использовать смешанные материалы, например медное основание с высокой проводимостью в сочетании с легкими алюминиевыми ребрами. Это структурное преимущество делает радиаторы со связанными ребрами лучшим выбором для ограниченного пространства и высокой мощности, где стандартные профили охлаждения не соответствуют требованиям.

2. Выбор процесса на основе тепловых и аэродинамических ограничений.

Увеличение площади поверхности охлаждения за счет высокой плотности ребер очень эффективно, но оно должно быть тщательно сбалансировано с учетом аэродинамического сопротивления, которое оно создает внутри корпуса системы.

Выбор правильного процесса изготовления радиатора со склеенными ребрами требует точного теплового расчета толщины ребра, шага ребер и толщины основания, чтобы максимизировать отвод тепла без создания чрезмерного сопротивления воздушному потоку, которое душит системные вентиляторы.

Увеличение количества ребер напрямую увеличивает общую площадь поверхности рассеивания тепла, но одновременно уменьшает расстояние между ребрами (шаг). Если ребра расположены слишком плотно, аэродинамическое падение давления резко возрастает. В средах с принудительной подачей воздуха вентилятор охлаждения системы должен обладать статическим давлением, необходимым для проталкивания воздуха через эти узкие каналы. Если вентилятор слишком слабый, воздух останавливается, и радиатор высокой плотности становится тепловой ловушкой.

Инженеры должны использовать вычислительную гидродинамику (CFD) для оптимизации этих размеров, прежде чем выбирать метод изготовления. Толщина основания должна быть достаточной для распространения тепла в поперечном направлении от концентрированного полупроводникового перехода к внешним краям массива ребер. После того, как оптимальный шаг ребер и толщина основания установлены, производственный процесс настраивается на вырезание канавок основания и толщину листов ребра в точном соответствии с этими аэродинамическими требованиями.

3. Выбор материала: алюминиевые или медные ребра.

Выбор материала основания и ребер определяет фундаментальную способность теплопередачи, вес конструкции и общую стоимость решения по управлению температурным режимом.

Выбор между алюминием и медью для индивидуального радиатора с приклеенными ребрами определяет скорость бокового распространения тепла и вес системы, при этом медь доминирует в горячих точках с высоким потоком, а алюминий обеспечивает экономичное и легкое охлаждение для распределенных тепловых нагрузок.

Выбор материала сильно влияет на окончательный процесс производства радиатора с клееными ребрами. Алюминий является отраслевым стандартом для большинства электронных систем охлаждения благодаря превосходному балансу легкости, экономичности и высокой теплопроводности (около 200 Вт/м·К). Он хорошо поддается механической обработке и легко штампуется в тонкие ребра.

Однако в приложениях с высоким тепловым потоком, где небольшой кремниевый кристалл выдает огромную мощность, алюминий не может достаточно быстро распределять тепло в поперечном направлении. Здесь обязательным становится использование меди C1100 (с теплопроводностью примерно 385 Вт/м·К). Медь быстро поглощает и рассеивает сильное тепло, но она значительно тяжелее и дороже. Основным преимуществом процесса соединения ребер является возможность создания гибридных радиаторов: использование тяжелой медной основы для быстрого поглощения тепла и приклеивание легких алюминиевых ребер к верхней части для отвода тепла в воздух, что идеально оптимизирует как производительность, так и вес.

Оптимизация материала основания и ребер

4. Оценка технологии склеивания и надежности межфазного слоя.

Физическое соединение ребра с опорной пластиной представляет собой потенциальное термическое узкое место; если метод соединения некачественный, массивная поверхность ребер становится бесполезной.

Тепловая целостность радиатора со связанными ребрами полностью зависит от интерфейса соединения; производители должны использовать термоэпоксидные смолы с высокой проводимостью, пайку или пайку, чтобы обеспечить максимальную теплопередачу и длительную механическую долговечность.

Поскольку ребра и основание изначально представляют собой отдельные части металла, тепло должно пересечь физическую границу, чтобы достичь потока охлаждающего воздуха. Если этот стык плохо склеен, образуются микроскопические воздушные зазоры, резко увеличивающие межфазное термическое сопротивление. Профессиональные методы производства радиаторов используют специальные технологии для устранения этого сопротивления:

• Термическое эпоксидное соединение: смолы с высокой проводимостью наносятся в канавки основания перед установкой ребер. Это экономически выгодно и обеспечивает прочную механическую адгезию алюминиевых сборок.

• Пайка и пайка: для обеспечения максимальной производительности, особенно в сборках медь-медь или смешанных металлов, ребра припаиваются или припаиваются к основанию в высокотемпературной печи. Это создает настоящую металлургическую связь, обеспечивающую минимально возможную термостойкость и исключительную механическую стойкость к термоциклированию.

Оценка прочности соединения и качества контакта имеет первостепенное значение. Надежный производитель радиатора со связанными ребрами проведет испытания на термический удар, чтобы гарантировать, что соединение не растрескается и не ухудшится в течение многих лет непрерывного расширения и сжатия.

5. Приведение объема производства в соответствие с производственными затратами

Финансовая жизнеспособность теплового проекта зависит от соответствия технологии изготовления радиатора ожидаемому объему производства в течение жизненного цикла.

Сочетание требований к охлаждению с ограничениями бюджета диктует производственный подход: при небольших объемах заказных работ приоритет отдается гибкости ЧПУ, а массовое производство в больших объемах требует автоматического склеивания и строгого контроля затрат.

Различные масштабы производства сильно влияют на выбор процесса. На этапе прототипирования или мелкосерийного производства гибкость конструкции является наивысшим приоритетом. Производители полагаются на вторичную обработку с помощью ЧПУ для обработки базовых канавок и вырезания индивидуальных профилей ребер. Это позволяет выполнять быстрые итерации и циклы разработки без необходимости использования дорогостоящих постоянных инструментов.

При переходе к крупносерийному производству основными показателями становятся стабильность процесса, повторяемость и контроль затрат. В крупносерийном производстве радиаторов со склеенными ребрами используются автоматизированные станки для обработки канавок, специализированные прессы для штамповки ребер, а также автоматизированные линии обжатия или нанесения эпоксидной смолы. Эта крупномасштабная инфраструктура значительно снижает себестоимость единицы продукции, но требует первоначальных инвестиций в оборудование. Профессиональный поставщик решений по управлению температурным режимом помогает OEM-производителям пройти этот переход, гарантируя, что тепловые характеристики прототипа останутся идентичными при масштабировании до массового производства.

6. Внедрение строгого контроля качества производства.

Даже самая оптимизированная тепловая конструкция потерпит неудачу в полевых условиях, если точность размеров и стабильность соединения отклонятся во время крупносерийного производства.

Для обеспечения долгосрочной стабильности продукта требуется, чтобы поставщик индивидуального радиатора выполнял контроль качества на уровне микрометра, проверяя плоскостность основания, выравнивание ребер и постоянство соединения перед массовым развертыванием.

Контроль качества напрямую определяет надежность конечного продукта. Теплоотвод со связанными ребрами должен плавно соприкасаться с полупроводниковым компонентом. Критические точки проверки во время производства включают в себя:

• Плоскостность основания: нижняя часть радиатора должна быть фрезерована на станке с ЧПУ со строгими допусками (часто <0,05 мм). Если основание неровное, при сборке необходимо использовать густую термопасту, которая сильно ухудшает теплоотдачу.

• Выравнивание и шаг плавников: плавники должны быть вставлены строго параллельно. Изогнутые или смещенные ребра будут препятствовать потоку воздуха, вызывая появление локальных горячих точек и снижая общую аэродинамическую эффективность.

• Постоянство склеивания: автоматические оптические проверки и испытания на растяжение гарантируют, что эпоксидный материал или припой равномерно наносятся по всей длине канавки ребра, гарантируя отсутствие скрытых пустот, удерживающих тепло.

Прежде чем завершить серийное производство, необходимо провести физическую проверку тепловых характеристик — тестирование устройств в контролируемой термической камере при максимально ожидаемых мощностных нагрузках — для подтверждения того, что производственный процесс точно воспроизводит теоретическое моделирование CFD.

7. Применение клеевых ребер в конкретных отраслях

Различные отрасли высокой мощности предъявляют уникальные механические и экологические требования к системам управления температурным режимом, требуя, чтобы склеенные ребристые конструкции были адаптированы для конкретных условий эксплуатации.

Секторы высокой мощности, включая инверторы для электромобилей, центры обработки данных искусственного интеллекта и промышленную автоматизацию, используют специальные радиаторы со связанными ребрами для достижения легкого и высокоплотного охлаждения в средах, где жидкостное охлаждение слишком сложно или дорого.

• Силовая электроника и промышленная автоматизация. Силовые модули, преобразователи и сервоприводы создают постоянные тепловые нагрузки в закрытых заводских помещениях. Радиаторы с приклеенными ребрами очень подходят, поскольку они обеспечивают огромную площадь охлаждающей поверхности в компактной конструкции, значительно улучшая тепловые характеристики по сравнению со стандартными профилями и не требуя при этом обслуживания.

• EV Power Systems: Электромобили требуют эффективного управления температурой инверторов и зарядных модулей. Радиаторы со скрепленными ребрами помогают достичь необходимых легких решений по охлаждению. Возможность использования смешанных материалов обеспечивает быстрый отвод тепла от систем управления мощностью без увеличения веса шасси автомобиля.

• Центры обработки данных и коммуникационное оборудование. Сетевое оборудование и стоечные серверы высотой 1U/2U требуют надежного охлаждения и минимального обслуживания. Склеенные ребра, оптимизированные для высокоскоростного воздушного потока серверных стоек, обеспечивают непрерывную работу.

• Медицинское оборудование. Медицинские устройства требуют стабильного и точного контроля температуры. Большая площадь поверхности склеенных ребер обеспечивает непрерывную работу и компактную конструкцию оборудования без шума и вибрации, характерных для охлаждающих вентиляторов увеличенного размера.

8. Партнерство с поставщиком радиаторов на заказ

Клиенты B2B редко сразу понимают, является ли клеевое ребро, экструзия, шлифовка или жидкостное охлаждение лучшим вариантом для их уникальных ограничений; им требуется партнер-разработчик для оценки всей системы.

Для обеспечения правильного производственного процесса необходимо партнерство с поставщиком комплексных решений в области теплоснабжения, способным обеспечить анализ тепловых требований, оптимизацию конструкции и плавный переход от прототипа к массовому производству.

Самый большой риск для OEM-клиентов заключается не в обеспечении рабочего прототипа, а в поддержании таких точных тепловых характеристик в тысячах единиц без задержек в цепочке поставок. Квалифицированный производитель радиаторов с ребристыми ребрами, изготовленными по индивидуальному заказу, обеспечивает глубокую инженерную поддержку, помогая клиентам избежать как ненужного перепроектирования (дорогого жидкостного охлаждения при достаточном количестве воздуха), так и неэффективных конструкций.

Клиенты должны отдавать предпочтение поставщикам, которые обладают несколькими технологиями термического производства под одной крышей. Поставщик, разбирающийся в экструдированных радиаторах, ребрах со срезанными краями, приклеенных ребрах и тепловых трубках, предоставит объективную оценку эффективности затрат и порекомендует точный производственный процесс, который требуется для вашей тепловой плотности, места для установки и бюджета.

Вы оцениваете лучшее решение по управлению температурным режимом для вашей мощной электроники? Kingka специализируется на изготовлении радиаторов с клееными ребрами по индивидуальному заказу и комплексной оптимизации теплового проектирования. От расширенного термического анализа CFD и быстрого прототипирования до стабильного массового производства и строгого контроля качества — мы предлагаем именно ту архитектуру охлаждения, которая требуется вашему продукту. Свяжитесь с нашей командой инженеров сегодня , чтобы проанализировать ваши требования к температуре и выбрать оптимальный производственный процесс.

Часто задаваемые вопросы (FAQ)

1. В чем основное преимущество радиатора со связанными ребрами перед экструдированным радиатором?

Экструдированный радиатор ограничен физической прочностью стальной матрицы, использованной для его изготовления, что ограничивает высоту и толщину ребер. Радиатор со связанными ребрами обходит это ограничение, поскольку ребра и основание изготавливаются отдельно. Это позволяет использовать гораздо более высокие, тонкие и более плотно расположенные ребра, что значительно увеличивает площадь охлаждающей поверхности.

2. Как ребра прикрепляются к опорной пластине в процессе приклеивания ребер?

Ребра вставляются в точно обработанные пазы на опорной пластине. В зависимости от тепловых требований и используемых материалов они постоянно крепятся с помощью термоэпоксидной смолы с высокой проводимостью, пайки или высокотемпературной пайки. Это обеспечивает прочную механическую фиксацию и отличную теплопроводность по всему шву.

3. Могу ли я смешивать материалы в радиаторе с приклеенными ребрами?

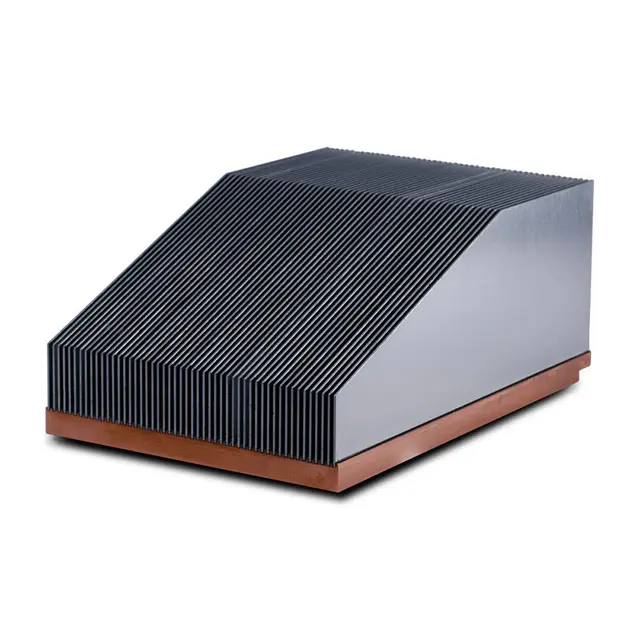

Да. Одним из величайших преимуществ производства ребер со связующим звеном является гибкость материала. Инженеры часто проектируют радиаторы с опорной пластиной из чистой меди для быстрого поглощения и распространения интенсивного тепла в сочетании с легкими алюминиевыми ребрами для рассеивания этого тепла, оптимизируя как тепловые характеристики, так и общий вес системы.

4. Будет ли связующее действовать как теплоизолятор и удерживать тепло?

Если изготовлено плохо, то да. Однако профессиональные поставщики радиаторов по индивидуальному заказу используют узкоспециализированные термоэпоксидные смолы или методы металлургической пайки, специально разработанные для обеспечения высокой теплопроводности. При правильном нанесении в прецизионные канавки межфазное термическое сопротивление незначительно.

5. Подходят ли радиаторы со связанными ребрами для пассивного (безвентиляторного) охлаждения?

Хотя они обычно используются в средах с принудительным воздушным охлаждением (с вентиляторным охлаждением), чтобы воспользоваться преимуществами высокой плотности ребер, они могут быть предназначены для пассивного охлаждения. Для пассивных применений производственный процесс регулируется так, чтобы ребра располагались гораздо шире друг от друга, что позволяет естественному плавучему горячему воздуху выходить без аэродинамического трения.

6. Как узнать, нужен ли моему продукту радиатор со связанными ребрами или жидкостное охлаждение?

Если у вас очень высокий локальный тепловой поток, но у вас все еще есть место для достаточного воздушного потока, радиатор со связанными ребрами часто является наиболее экономичным и надежным выбором. Если тепловая нагрузка превышает конвективные пределы воздуха или если ваш электронный корпус полностью герметичен и отсутствует внутренний поток воздуха, вам необходимо рассмотреть решения с жидкостными охлаждающими пластинами.
