Радиатор со связанными ребрами или жидкостное охлаждение: какое решение соответствует вашим требованиям к электропитанию?

Поскольку плотность мощности электронных систем быстро увеличивается, инженеры сталкиваются с критической термической дилеммой: довести традиционное воздушное охлаждение до механических пределов или полностью перейти на жидкостные системы. При оценке радиатора со связанными ребрами по сравнению с решениями для жидкостного охлаждения решение зависит от того, превышает ли ваш локализованный тепловой поток конвективные пределы воздуха. Склеенные ребра увеличивают площадь поверхности воздушного охлаждения для надежного и несложного охлаждения, а охлаждающие пластины с жидкостным охлаждением обеспечивают экстремальный отвод тепла для невентилируемых или сверхмощных сред.

На протяжении десятилетий стандартного экструдированного алюминия было достаточно. Сегодня такие приложения, как серверы искусственного интеллекта, тяговые инверторы электромобилей и промышленная автоматизация, генерируют тепловые нагрузки, которые приводят к мгновенному остановке стандартной экструзии. Выбор правильной архитектуры охлаждения предотвращает дорогостоящее перепроектирование и обеспечивает надежность системы. Вот краткое, основанное на данных, описание того, как обеспечить соответствие вашим требованиям к электропитанию правильной тепловой технологии.

1. Эффективность охлаждения и температурные пороги

Фундаментальное различие между этими технологиями заключается в их теплопередающей среде (воздух или жидкость) и их структурной способности поглощать локализованный тепловой поток.

Радиаторы со связанными ребрами обходят ограничения экструзии и обеспечивают большую площадь поверхности для воздушного охлаждения с высокой плотностью, тогда как жидкостное охлаждение использует жидкость высокой емкости для поглощения и переноса экстремальных тепловых нагрузок от плотных, локализованных горячих точек.

Чтобы определить правильный порог для вашей системы, группы инженеров должны оценить следующие пределы производительности:

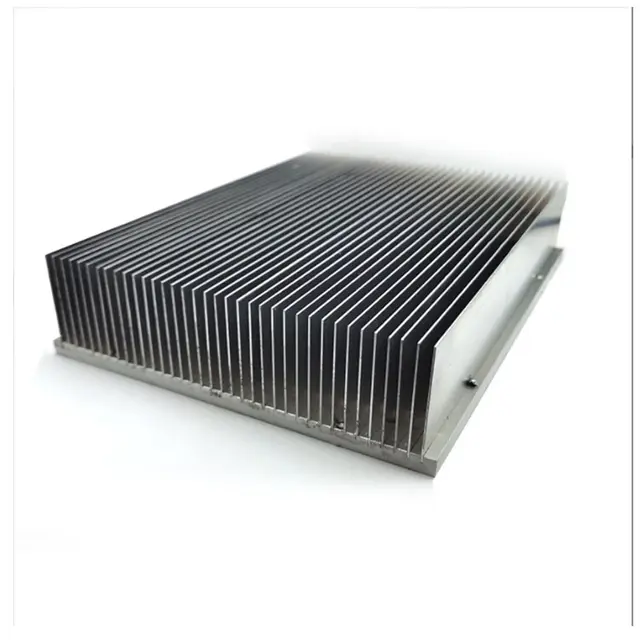

• Возможности склеенных ребер: Традиционный алюминиевый профиль механически ограничен соотношением сторон ребра примерно 10:1. Благодаря индивидуальному прикреплению ребер к рифленому основанию технология склеенных ребер обеспечивает соотношение сторон, превышающее 30:1. Это экспоненциально увеличивает эффективную площадь рассеивания тепла без использования механических насосов или обслуживания охлаждающей жидкости.

• Возможности жидкостного охлаждения: Жидкостные охлаждающие пластины используют внутренние микроканалы для подачи водно-гликолевой смеси непосредственно над источником тепла. Поскольку вода обладает удельной теплоемкостью примерно 4,18 Дж/г·К (по сравнению с воздухом (~ 1,00 Дж/г·К) и в 830 раз плотнее, жидкостное охлаждение обеспечивает значительно более высокую способность отвода тепла.

• Инженерная точка зрения: если ваш полупроводниковый компонент генерирует сильно локализованный тепловой поток, который просто не может достаточно быстро поглотиться воздухом (обычно превышающий 300–400 Вт при ограниченной занимаемой площади), переход на пластину с жидкостным охлаждением становится термодинамической необходимостью.

2. Преодоление термического сопротивления в мощной электронике.

Обе технологии направлены на снижение теплового сопротивления переход-корпус, но они используют совершенно разные термодинамические пути для устранения тепловых узких мест.

Радиаторы со связанными ребрами снижают тепловое сопротивление за счет увеличения площади поверхности смачиваемых ребер и использования сборок из смешанных металлов, а решения для жидкостного охлаждения снижают сопротивление за счет превосходного коэффициента конвективной теплопередачи принудительной жидкости.

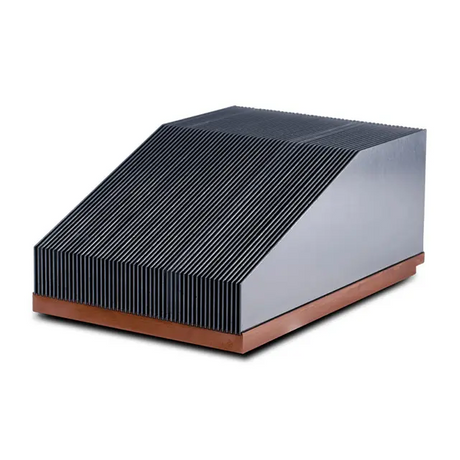

• Конструкции из смешанных металлов. Чтобы довести воздушное охлаждение до предела, инженеры часто используют гибридный узел ребер со связкой. Использование опорной пластины из чистой меди C1100 обеспечивает быстрое боковое распространение тепла, а приклеивание легких алюминиевых ребер AL6063 к верхней части обеспечивает большую площадь поверхности без серьезного увеличения веса.

• Прямая микроканальная передача жидкости: жидкостное охлаждение полностью обходит изолирующие свойства воздуха. Пластина с жидкостным охлаждением пропускает жидкость с высокой проводимостью через микроканалы, расположенные всего в миллиметрах над кристаллом процессора. Такое немедленное поглощение мгновенно устраняет локализованные горячие точки.

• Инженерная точка зрения: при проектировании радиатора со связанными ребрами тепловое сопротивление сильно зависит от целостности соединения между ребром и основанием. Использование эпоксидной смолы с высокой теплопроводностью или высокотемпературной пайки имеет решающее значение для обеспечения того, чтобы это соединение само по себе не стало узким местом в температурном режиме.

3. Ограничения по пространству и требования к проектированию системы

Решение по управлению температурным режимом является жизнеспособным только в том случае, если оно физически помещается в механический корпус продукта и соответствует общим архитектурным ограничениям в отношении объемного воздушного потока.

Радиаторы со связанными ребрами идеально подходят, когда шасси обеспечивает достаточный принудительный поток воздуха, а простота системы является приоритетом, тогда как жидкостное охлаждение является обязательным, когда необходимо управлять экстремальными тепловыми нагрузками в герметичных корпусах со строгими ограничениями.

Оцените свою механическую компоновку на соответствие следующим требованиям к проектированию системы:

• Когда следует указывать склеенные плавники:

  • Корпус имеет хорошо продуманную двухтактную конфигурацию вентиляторов.

  • Снижение веса системы и общая простота являются главными приоритетами.

  • Приложение работает в отдаленных районах, где техническое обслуживание насосов или утечки охлаждающей жидкости могут привести к катастрофическим простоям.

• Когда следует использовать жидкостное охлаждение:

  • Корпус полностью герметичен (например, имеет степень защиты IP67) и не может использовать механические вентиляторы для всасывания окружающего воздуха.

  • Внутреннее пространство шасси сильно ограничено, поэтому требуется низкопрофильная охлаждающая пластина (часто толщиной <15 мм) для поглощения тепла и перекачки его к внешнему радиатору.

  • Температура окружающего воздуха слишком высока, чтобы обеспечить функциональную разницу температур для пассивного воздушного охлаждения.

4. Факторы производства и контроль качества

Переход от теоретического теплового проектирования к надежному массовому производству требует решения определенных производственных задач. Склеенные ребра и жидкостные пластины требуют совершенно разных параметров контроля качества и испытаний.

Изготовление радиатора со склеенными ребрами по индивидуальному заказу требует строгого контроля за эпоксидной смолой, склеивающей ребра, и плоскостностью базовой поверхности, а производство пластины с жидкостным охлаждением требует строгой вакуумной пайки и многоступенчатого испытания на утечку гелием.

• Элементы управления сборкой склеенного плавника: основная уязвимость — это соединение плавника с основанием. Контроль качества должен гарантировать, что термоэпоксидная смола наносится равномерно, без образования микроскопических воздушных пустот. Кроме того, опорная пластина должна пройти прецизионное торцевое фрезерование на станке с ЧПУ, чтобы добиться допуска на плоскостность менее 0,05 миллиметра, гарантируя плотный контакт металла с кремнием.

• Целостность жидкости жидкостной пластины: Надежность системы зависит одновременно от тепловых характеристик и целостности жидкости. Холодные пластины изготавливаются путем обработки микроканалов на станке с ЧПУ, закрытия устройства и герметизации его с помощью сварки трением с перемешиванием или вакуумной пайки.

• Инженерная точка зрения: микроскопический дефект в сварном шве пластины, нагретой жидкостью, приведет к катастрофическим утечкам жидкости, которые разрушат дорогую электронику. Следовательно, массовое производство жидкостных охлаждающих пластин требует 100-процентных испытаний под давлением и строгого обнаружения утечек гелия, прежде чем какое-либо устройство покинет завод.

5. Отраслевые термические применения

Выбор между воздушным охлаждением высокой плотности и жидкостным охлаждением во многом зависит от конкретных стандартов надежности, графиков технического обслуживания и условий эксплуатации в различных отраслях промышленности.

Серверы искусственного интеллекта и тяговые инверторы для электромобилей все чаще требуют жидкостного охлаждения для управления экстремальными тепловыми потоками, в то время как промышленная автоматизация и стандартная силовая электроника используют радиаторы со связанными ребрами, чтобы гарантировать надежность, не требующую обслуживания.

• Серверы искусственного интеллекта и высокопроизводительные вычисления (HPC). Для процессоров средней мощности предпочтительны радиаторы со связанными ребрами, поскольку они не требуют особого обслуживания в тысячах серверных стоек. Однако, поскольку в архитектурах центров обработки данных следующего поколения используются кластеры графических процессоров высокой плотности, мощность которых превышает 700 Вт на кристалл, жидкостные охлаждающие пластины с прямым контактом с чипом являются единственным жизнеспособным решением для предотвращения регулирования.

• Силовая электроника электромобилей: для бортовых зарядных устройств и вспомогательной электроники, где вес имеет решающее значение, легкая конструкция с алюминиевыми ребрами дает огромное преимущество. И наоборот, основные тяговые инверторы, работающие с мощными постоянными электрическими токами, требуют быстрого отвода тепла от пластин жидкостного охлаждения, подключенных к первичному контуру охлаждающей жидкости автомобиля.

• Промышленная автоматизация и телекоммуникации. Промышленные контроллеры, робототехника и коммуникационное оборудование должны непрерывно работать в суровых условиях. Сетевой коммутатор не может позволить себе отключиться из-за неисправности насоса охлаждающей жидкости. В этих секторах пассивная или вентиляторная надежность радиатора, изготовленного по индивидуальному заказу, имеет неоценимое значение.

6. Как правильно выбрать поставщика радиаторов по индивидуальному заказу

Клиенты B2B не просто выбирают между двумя абстрактными технологиями — они ищут решение по управлению температурным режимом, которое идеально соответствует их фактической тепловой нагрузке, ограничениям по пространству, условиям эксплуатации и требованиям жизненного цикла продукта.

Чтобы оценить, стоит ли переходить на радиатор со связанными ребрами или переходить на жидкостное охлаждение, необходимо сотрудничать с поставщиком радиатора, изготовленным по индивидуальному заказу, способным обеспечить объективный инженерный анализ, мультитехнологическое производство и надежное массовое производство.

Многие команды инженеров не могут решить, требует ли их система защиты от перегрева совершенно новую архитектуру жидкостного охлаждения или просто высокооптимизированный воздушный охладитель. Поставщик, который производит только пластины с жидкостным охлаждением, всегда будет рекомендовать жидкостное охлаждение, что потенциально вынуждает клиента использовать перегруженную и очень сложную систему. Сотрудничая с комплексным производителем систем теплоснабжения, вы получаете доступ к объективной инженерной поддержке и анализу эффективности затрат, чтобы избежать перепроектирования.

Матрица решений для тепловых технологий

Ваша мощная электроника расширяет возможности традиционного охлаждения? Kingka предлагает объективные, инженерно-ориентированные решения по управлению температурным режимом. Независимо от того, требуется ли вашей системе несложная надежность в виде радиатора с приклеенными ребрами по индивидуальному заказу или экстремальный отвод тепла с помощью жидкостной охлаждающей пластины, у нас есть собственные производственные возможности для масштабирования вашего проекта от прототипа до массового производства. Свяжитесь с нашей командой теплотехников сегодня, чтобы оценить ваши конкретные требования к электропитанию и найти оптимальное решение для охлаждения.

Часто задаваемые вопросы (FAQ)

1. Когда мне следует перейти от экструдированного радиатора к радиатору с приклеенными ребрами?

Перейдите на радиатор со связанными ребрами, если ваш компонент перегревается, но вы хотите сохранить систему с воздушным охлаждением. Склеенные ребра обходят производственные ограничения экструзии, позволяя создавать значительно более высокие, тонкие и плотные ребра, что значительно увеличивает площадь охлаждающей поверхности при той же занимаемой площади.

2. Почему жидкостное охлаждение считается более сложным, чем воздушное охлаждение со связанными ребрами?

Радиатор со связанными ребрами представляет собой твердотельный кусок металла, работающий только от воздушного вентилятора. Жидкостное охлаждение требует замкнутой водопроводной системы, включающей охлаждающую пластину, механический насос, шланги, резервуар и радиатор. Это приводит к множеству механических повреждений и требует постоянного обслуживания для предотвращения утечек.

3. Может ли радиатор со связанными ребрами состоять из нескольких металлов?

Да. В высокоэффективной и распространенной конструкции используется опорная пластина из чистой меди для быстрого поглощения и распространения концентрированного тепла, а легкие алюминиевые ребра прикреплены к верхней части для рассеивания этого тепла в воздух. Это обеспечивает идеальный баланс тепловых характеристик и снижения веса.

4. Какой максимальный тепловой поток может выдержать радиатор со связанными ребрами?

Хотя радиаторы со связанными ребрами сильно зависят от принудительного воздушного потока и температуры окружающей среды, они обычно эффективны для компонентов мощностью от 300 до 400 Вт. Как только локализованный тепловой поток выходит за эти пределы, система обычно должна перейти на паровые камеры или жидкостное охлаждение.

5. Как крепятся ребра в радиаторе с приклеенными ребрами?

Ребра индивидуально вставляются в точно обработанные пазы на опорной пластине. Затем они прочно прикрепляются с помощью эпоксидной смолы с высокой теплопроводностью или высокотемпературной пайки. Это обеспечивает жесткость конструкции и минимизирует термическое сопротивление в месте соединения.

6. Почему стоит выбирать поставщика, который производит как радиаторы, так и пластины жидкостного охлаждения?

Поставщик, обладающий многофункциональными технологиями, предоставляет объективные инженерные рекомендации, основанные исключительно на ваших тепловых данных. Если поставщик производит только жидкостные охладители, он продаст вам дорогостоящую жидкостную систему, даже если хорошо спроектированный радиатор со связанными ребрами мог бы решить ваше тепловое узкое место при гораздо меньших затратах и ​​сложности.
