Распространенные проблемы и решения при проектировании плит жидкостной холодной пайки в вакууме

При разработке систем управления температурным режимом для приложений с высокой мощностью, таких как аккумуляторы электромобилей (EV), усовершенствованные серверные стойки или промышленная силовая электроника, группы инженеров быстро понимают, что воздушного охлаждения больше недостаточно. Переход на жидкостное охлаждение является логичным шагом, но он ставит новый ряд сложных проблем.

Многие проекты сталкиваются с неудачами не потому, что концепция жидкостного охлаждения ошибочна, а из-за конкретных проблем с конструкцией пластин с жидкостным охлаждением . Такие проблемы, как неравномерное распределение температуры, неконтролируемые перепады давления и долгосрочные риски утечек, часто возникают из-за несоответствия конструкции внутреннего канала, выбора материала и выбранного производственного процесса.

Жидкостная охлаждающая пластина, паяная в вакууме, стала отраслевым стандартом для решения этих проблем, предлагая высокую надежность, исключительную герметизацию и способность поддерживать сложные пути потока. Однако просто выбрать вакуумную пайку недостаточно; техника, лежащая в основе пластины, должна быть надежной. В этой статье рассматриваются наиболее распространенные проблемы проектирования, с которыми сталкиваются инженеры, и способы их решения для создания стабильной и высокоэффективной системы жидкостного охлаждения.

1. Почему мощная электроника страдает от неравномерного охлаждения?

Одной из наиболее частых проблем, возникающих при тестировании прототипов, является неравномерное охлаждение. При тестировании новой конструкции инженеры могут обнаружить, что, хотя общая температура охлаждающей жидкости приемлема, некоторые компоненты платы опасно перегреваются.

Это происходит потому, что выделение тепла в современной электронике редко бывает равномерным. Такие компоненты, как биполярные транзисторы с изолированным затвором (IGBT) или чипы высокопроизводительных вычислений (HPC), создают локализованные горячие точки с экстремальным тепловым потоком. Если расположение внутренних каналов охлаждающей пластины не спланировано тщательно, охлаждающая жидкость естественным образом пойдет по пути наименьшего сопротивления. Это часто приводит к тому, что жидкость полностью обходит критические участки, что приводит к недостаточному теплообмену там, где он необходим больше всего.

Решение заключается в целенаправленной конструкции холодных пластин вакуумной пайки . Оптимизируя внутреннее распределение охлаждающей жидкости и управляя траекторией потока, инженеры могут нагнетать жидкость непосредственно под участки с самыми высокими тепловыми нагрузками. Такие методы, как изменение ширины каналов, введение микроребристых структур под горячими точками и стратегическое размещение входных и выходных отверстий, гарантируют, что охлаждающая жидкость эффективно поглощает и отводит тепло, поддерживая равномерный температурный профиль по всей поверхности.

2. Как конструкция канала влияет на чрезмерный перепад давления?

Чтобы решить проблему неравномерного охлаждения, инженер может спроектировать очень узкие извилистые каналы, по которым жидкость будет проходить через горячую точку. Однако это решение часто создает следующее серьезное препятствие: чрезмерное падение давления.

Когда каналы для жидкости слишком узкие, слишком длинные или имеют крутые повороты, сопротивление жидкости резко возрастает. Это означает, что насос системы должен работать гораздо интенсивнее, чтобы протолкнуть необходимый объем жидкости через пластину. Высокий перепад давления приводит к увеличению энергопотребления, требует более крупных и дорогих насосов и в конечном итоге может снизить общую эффективность охлаждения, если скорость потока упадет ниже оптимального уровня.

Эффективная оптимизация системы жидкостного охлаждения требует тонкого баланса. Проектные группы должны сопоставить эффективность охлаждения с требованиями к давлению. Используя программное обеспечение для моделирования вычислительной гидродинамики (CFD), инженеры могут визуализировать гидродинамику до начала производства. CFD-анализ позволяет сглаживать углы каналов, регулировать сечения каналов и оптимизировать скорость потока. Профессиональный производитель жидкостных охлаждающих пластин, такой как Kingka, использует это моделирование, чтобы гарантировать, что улучшенная способность теплопередачи не достигается за счет неуправляемой потери давления.

3. Что вызывает риск утечек в системах жидкостного охлаждения?

Как только путь прохождения жидкости будет сбалансирован по температуре и давлению, конструкция должна учитывать физические реалии долгосрочной эксплуатации. Мощные системы работают непрерывно в течение многих лет, выдерживая постоянное давление охлаждающей жидкости, изменяющиеся скорости потока и постоянные температурные циклы.

По мере того как холодная пластина нагревается и остывает, металл расширяется и сжимается. Если пластина собрана с использованием традиционных механических креплений (например, винтов и уплотнительных колец) или стандартной локальной сварки, эти термические циклы в конечном итоге ослабят точки соединения. Поврежденное соединение приводит к утечкам, которые могут привести к катастрофическому повреждению чувствительной электроники, зависящей от системы охлаждения.

Именно здесь критически важным становится предотвращение утечек жидкой холодной пластины , и это основная причина, по которой выбирают вакуумную пайку. Процесс вакуумной пайки происходит в высокотемпературной бескислородной печи, что позволяет присадочному металлу плавиться и соединять верхнюю и нижнюю пластины вместе на молекулярном уровне по всей контактной поверхности. Это исключает традиционные точки механического соединения и создает высокостабильную интегрированную структуру. Уменьшая количество потенциальных точек отказа, изготовленная на заказ вакуумная паяная охлаждающая жидкость пластина значительно снижает долгосрочный риск утечек.

4. Как выбор и толщина материала могут повлиять на термоперенос?

Даже при герметичной конструкции и идеально сбалансированной динамике жидкости холодная пластина все равно может выйти из строя, если основные материалы и размеры выбраны неправильно. Плохая теплопередача часто возникает, когда путь между источником тепла и охлаждающей жидкостью слишком длинный или сделан из неправильного материала.

Тепловые характеристики жидкостной пластины во многом зависят от выбора материала. Алюминий является наиболее распространенным выбором из-за его превосходного баланса веса, стоимости и теплопроводности, что делает его идеальным для автомобильного и промышленного применения. Однако, если плотность тепла исключительно высока, может потребоваться медь из-за ее превосходных свойств теплопередачи, несмотря на ее больший вес и более высокую стоимость.

Кроме того, имеет значение толщина пластины. Если опорная пластина (металл между электронным компонентом и каналом для жидкости) слишком толстая, тепловое сопротивление увеличивается, и тепло не может достаточно быстро достичь охлаждающей жидкости. Если она слишком тонкая, пластина может деформироваться под давлением или не сможет распределять тепло в поперечном направлении. Оптимизация выбора материала, толщины пластины и конструкции контактной поверхности обеспечивает максимально эффективное перемещение тепловой энергии в жидкостный контур.

5. Как вакуумная пайка позволяет преодолеть сложные производственные ограничения?

Спроектировать идеальную теоретическую охлаждающую пластину на компьютере — это только полдела. Последним препятствием является технологичность. Многие высокопроизводительные устройства требуют многозонного охлаждения, чрезвычайно компактных конструкций и сложных микроканалов, которые просто невозможно создать с помощью стандартных методов фрезерования или экструзии с ЧПУ.

Когда конструкции становятся настолько сложными, обычные методы производства накладывают серьезные ограничения, вынуждая инженеров идти на компромисс в достижении тепловых целей.

Вакуумная пайка помогает инженерным командам превращать сложные концепции управления температурным режимом в производственные продукты. Поскольку вакуумная пайка соединяет предварительно обработанные слои вместе, инженеры могут проектировать многослойные структуры с перекрывающимися каналами, индивидуально настраиваемыми входными и выходными интерфейсами и специальной плотностью микроребер. Этот процесс позволяет создать высокопроизводительную пластину жидкостного охлаждения , которая вписывается в строгие пространственные ограничения современного оборудования, обеспечивая при этом точные тепловые характеристики, смоделированные на этапе проектирования.

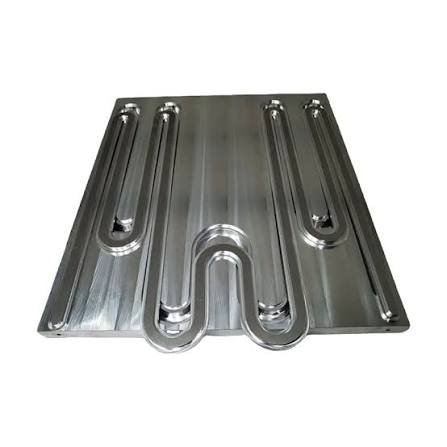

6. Как выглядят реальные пластины жидкостного охлаждения?

Чтобы понять ценность решения этих проблем проектирования, мы можем посмотреть, как индивидуальные решения пластин жидкостного охлаждения работают в реальных сценариях.

Пример 1: Оптимизация промышленных силовых модулей

Производитель промышленного оборудования столкнулся с проблемой силовых модулей, работающих в условиях постоянных высоких нагрузок. Традиционное воздушное охлаждение занимало слишком много места и допускало колебания температуры, которые влияли на стабильность модулей IGBT. Основная проблема заключалась в концентрации тепла в определенной центральной зоне. Приняв специальную вакуумную паяную охлаждающую пластину, команда инженеров смогла оптимизировать путь потока жидкости, чтобы агрессивно воздействовать на горячую точку. Результатом стало стабильное низкопрофильное решение для охлаждения, которое устранило скачки температуры и увеличило срок службы силовой электроники.

Пример 2: Модернизация жидкостного охлаждения для высокопроизводительного оборудования

По мере развития серверов высокопроизводительных вычислений (HPC) и искусственного интеллекта (ИИ) их удельная мощность превысила пределы обычного охлаждения. Недавний проект центра обработки данных потребовал значительного рассеивания тепла в очень компактном серверном корпусе высотой 1U. Стандартная холодная пластина не могла удовлетворить тепловые требования, не вызывая при этом значительного падения давления. Используя вакуумную пайку, команда разработала очень сложную многослойную структуру внутренних каналов. Это значительно увеличило площадь теплообмена, поддерживая высокомощную вычислительную среду, сохраняя при этом безопасную, надежную и герметичную работу в долгосрочной перспективе.

Таблица: Сравнение стандартных конструкций холодных пластин с вакуумной пайкой

Заключение: партнерство для надежного управления температурным режимом

Решение проблем, связанных с конструкцией пластин с жидкостным охлаждением, требует большего, чем просто покупка аппаратного обеспечения; это требует целостного подхода к управлению температурным режимом. Уравновешивание неравномерного охлаждения, перепадов давления, рисков утечек и производственных ограничений требует высокого уровня инженерных знаний и надежного производственного процесса.

Для отделов закупок и проектирования B2B цель состоит в том, чтобы избежать затрат, связанных с повреждением оборудования, непоследовательным массовым производством и задержками в перепроектировании. Вам нужен партнер, который обеспечит инженерное сотрудничество от первоначального прототипа до стабильного серийного производства.

Поделитесь своими тепловыми требованиями, и инженеры Kingka помогут подобрать подходящую конструкцию охлаждающей пластины для вакуумной пайки для вашего применения. Сочетая CFD-анализ, оптимизацию потока и структурную проверку с передовым производством, мы гарантируем безупречную работу вашей системы управления температурным режимом в самых сложных условиях.

Часто задаваемые вопросы (FAQ)

1. Что такое вакуумная паяная жидкостная холодная пластина?

Это устройство терморегулирования, изготовленное путем соединения двух или более металлических пластин, обработанных с высокой точностью, внутри высокотемпературной вакуумной печи. Присадочный металл плавится и соединяет пластины вместе, создавая бесшовный, очень прочный и герметичный охлаждающий компонент со сложными внутренними каналами для жидкости.

2. Как устранить чрезмерное падение давления в системе жидкостного охлаждения?

Падение давления обычно фиксируется на этапе проектирования с помощью программного обеспечения вычислительной гидродинамики (CFD). Инженеры могут расширить определенные каналы, сгладить острые углы и оптимизировать общий путь прохождения жидкости, чтобы уменьшить сопротивление, сохраняя при этом достаточную эффективность охлаждения.

3. Почему для холодной пластины следует выбирать алюминий, а не медь?

Алюминий значительно легче, легче поддается обработке и более экономичен, чем медь, что делает его предпочтительным выбором для таких применений, как аккумуляторы для электромобилей и стандартное промышленное оборудование. Медь обычно используется в приложениях с экстремальной плотностью тепла, таких как процессоры искусственного интеллекта, где требуется максимальная теплопроводность независимо от веса и стоимости.

4. Как CFD-моделирование помогает при проектировании холодных пластин?

CFD (вычислительная гидродинамика) позволяет инженерам виртуально проверить, как жидкость будет течь через холодную пластину и как будет передаваться тепло. Это помогает выявить потенциальные горячие точки, мертвые зоны и проблемы с давлением до начала физического производства, экономя время и затраты на прототипирование.

5. Являются ли вакуумно паяные холодные пластины полностью герметичными?

Хотя ни один производимый продукт не застрахован полностью от сбоев, вакуумная пайка обеспечивает один из самых низких рисков утечки. Поскольку он связывает металлы на молекулярном уровне по всей поверхности без механических уплотнений или локальных сварных швов, он создает невероятно прочную интегрированную структуру, которая противостоит нагрузкам, связанным с термоциклированием и давлением.
