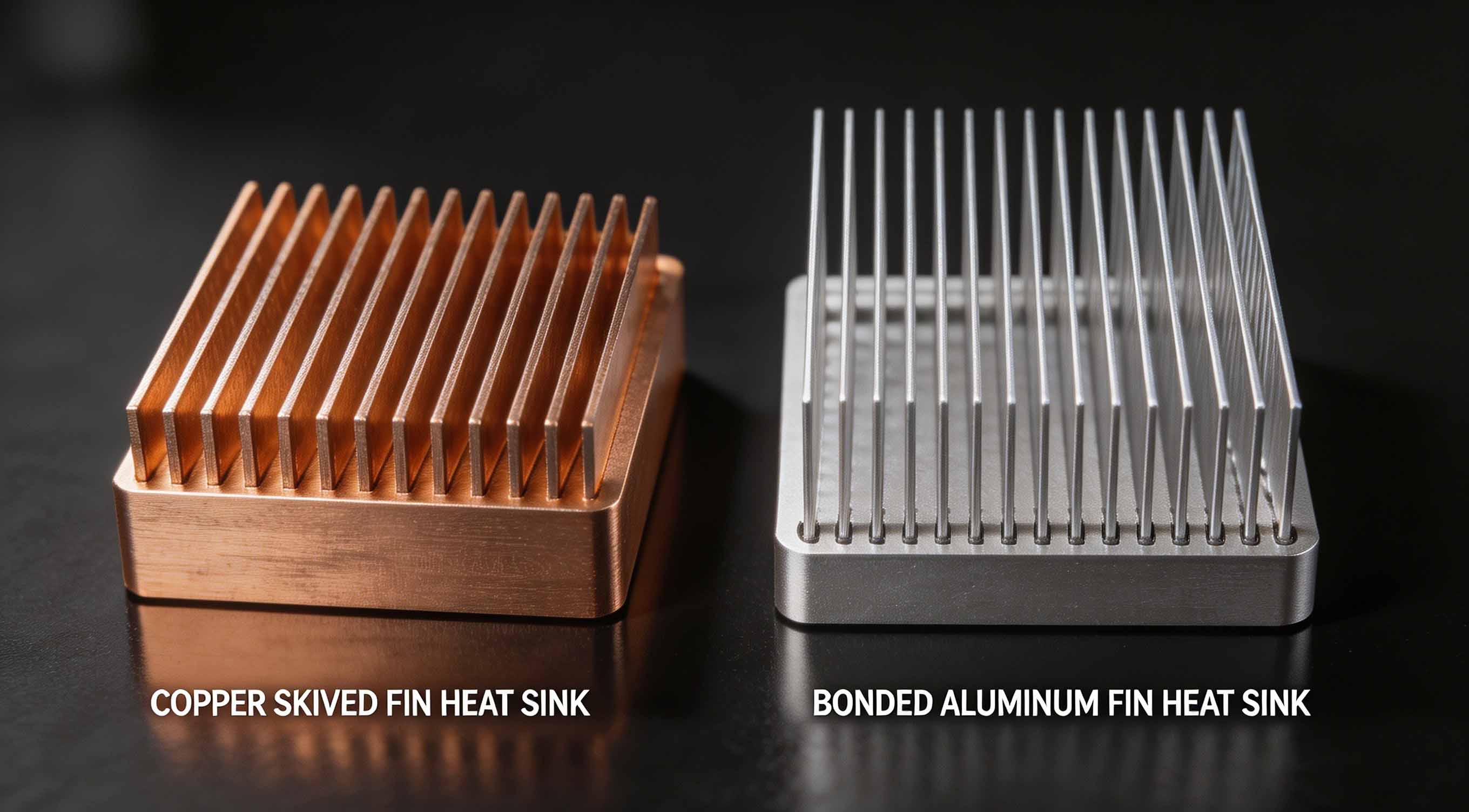

Срезанные ребра и радиаторы с приклеенными ребрами: обзор тепловых характеристик

Поскольку электронные компоненты постоянно сжимаются, а их выходная мощность возрастает, инженеры-термотехники постоянно борются с распространением сопротивления и ограничением воздушного потока. Когда стандартные экструзии больше не могут обеспечить требуемую площадь конвективной поверхности, решение обычно сужается до двух передовых технологий производства: зачистки или склеивания.

В этом обзоре тепловых характеристик мы объективно сравним архитектуры Skived Fin и Bonded Fin. Понимание геометрических ограничений, свойств теплового интерфейса и идеальных сценариев применения обоих методов имеет важное значение для защиты ваших мощных компонентов от катастрофического теплового отказа.

1. Разрушение производственных процессов

Чтобы оценить тепловые характеристики, мы должны сначала посмотреть, как устроены эти радиаторы. Производственный процесс напрямую диктует физические и термические ограничения конечного продукта.

Скошенные ребристые радиаторы :

Снятие шкурки – это субтрактивный механический процесс. Специальное лезвие с ЧПУ срезает точный слой металла с цельного блока экструдированного алюминия или чистой меди и полностью сгибает его в вертикальное положение. Поскольку ребро отделяется непосредственно от основания, весь радиатор остается единым монолитным куском металла.

Скрепленные ребристые радиаторы :

Радиатор с приклеенными ребрами представляет собой сборное изделие. Опорная пластина (обычно алюминиевая или медная) обработана на станке с ЧПУ и имеет канавки с жесткими допусками. Затем в эти канавки вставляются отдельные листы ребер. Используя проверенный производственный процесс, усовершенствованный десятилетиями опыта, эти ребра надежно закрепляются с помощью высокоэффективной термической эпоксидной смолы или передовых методов пайки, создавая очень жесткое механическое и термическое соединение.

2. Толщина плавников и соотношение сторон: расширяя геометрические границы

Основная цель обеих технологий — разместить как можно большую площадь поверхности на ограниченной площади. Однако добиваются они этого разными способами.

Геометрия приклеенного ребра:

Производство клеевых ребер полностью обходит ограничения по соотношению сторон, присущие традиционным экструзиям тонких ребер.

• Толщина: отдельные ребра могут быть штампованы или прокатаны из листового металла, что позволяет получить ультратонкие профили толщиной до 0,008 дюйма (около 0,2 мм).

• Высота: поскольку ребра изготавливаются отдельно и вставляются в основание, высота ребер может легко превышать 2 дюйма (около 50,8 мм), что открывает исключительные соотношения сторон для значительного рассеивания тепла.

Скошенная геометрия плавника:

• Толщина: заточка также обеспечивает чрезвычайную точность: толщина ребер надежно достигает 0,1–0,2 мм.

• Высота: Ограничение заточки связано с ходом резания лезвия станка. Несмотря на высокую плотность, ребра со скошенными краями обычно имеют максимальную высоту от 40 до 50 мм. Если ваше шасси позволяет использовать очень высокие ребра (например, в глубоком телекоммуникационном шкафу), склеенные ребра часто обеспечивают явное преимущество в объеме.

3. Сопротивление термического интерфейса: монолитные и клеевые соединения.

Путь, который проходит тепло от кристалла компонента к кончику ребра, определяет общее тепловое сопротивление модуля.

Преимущество Skived:

Поскольку радиатор со скошенными ребрами вырезан из цельного куска металла, сопротивление между основанием и ребрами абсолютно нулевое. Путь теплопроводности на 100% непрерывен, что делает его очень эффективным для концентрированных мощных микросхем.

Связанная реальность:

Исторически сложилось так, что инженеры беспокоились о соединении радиатора с приклеенными ребрами, действующем как теплоизолятор. Однако благодаря многолетнему опыту и современной науке о материалах эта проблема в значительной степени смягчена. Благодаря использованию узкоспециализированной высокоэффективной термоэпоксидной смолы или методов прецизионной пайки соединение создает почти идеальный тепловой мост. Хотя технически существует микроскопический интерфейс, значительное увеличение общей площади поверхности (из-за более высоких ребер) часто легко компенсирует любое локальное сопротивление сустава.

Таблица 1. Сравнение инженерных решений со скошенным ребром и приклеенным ребром

4. Сценарии применения: где каждая технология превосходна

Выбор между этими технологиями полностью зависит от вашей конкретной тепловой нагрузки, ограничений шасси и операционной среды.

• Телекоммуникационное оборудование. Для охлаждения телекоммуникационных систем и плотных серверных стоек часто требуется конструкция глубокого шасси. Теплоотвод со связанными ребрами часто является лучшим выбором, поскольку его способность достигать высоты ребра более 2 дюймов максимизирует площадь конвективной поверхности, необходимую для управления сотнями ватт.

• Мощная электроника. Для источников питания, контроллеров двигателей и крупных полупроводниковых устройств гибридные конструкции (медные основания для распределения, высокие алюминиевые ребра для конвекции) обеспечивают идеальный тепловой баланс.

• Автомобильная электроника. Эффективное управление температурным режимом в электромобилях (EV) и станциях быстрой зарядки требует надежных решений с большой площадью поверхности. Надежные методы пайки, используемые в соединенных ребрах премиум-класса, выдерживают резкие вибрации автомобильной среды.

• Светодиодное освещение. Чтобы обеспечить оптимальную производительность и долговечность мощных светодиодных массивов, модули охлаждения должны быстро отдавать тепло в окружающий воздух. Высокие склеенные ребра отлично подходят для систем пассивной естественной конвекции, часто встречающихся при освещении стадионов или улиц.

• Бытовая электроника. Игровые системы и высокопроизводительные рабочие станции требуют компактного, но агрессивного охлаждения. В данном случае предпочтение отдается ребрам со скошенными краями (часто из чистой меди), поскольку их монолитная структура с нулевым интерфейсом быстро отводит интенсивное тепло от небольших, сильно разогнанных процессоров.

5. Соответствие материалов и надежность производства.

В современных промышленных закупках термодинамические характеристики должны сочетаться с надежностью цепочки поставок и соблюдением экологических требований.

Независимо от того, выберете ли вы архитектуру с зачисткой или склеиванием, все используемые материалы — от высокоэффективной термической эпоксидной смолы до необработанных алюминиевых и медных заготовок — должны полностью соответствовать стандартам RoHS. Это гарантирует безопасность, надежность и готовность вашего конечного приложения к глобальному экспорту.

Кроме того, для переноса теоретического теплового проекта в физическую реальность требуется партнер с проверенным производственным процессом. Комплексный поставщик тепловых услуг будет сопровождать ваш проект на протяжении всего жизненного цикла: начиная с экспертной консультации по термическим вопросам, быстрого перехода к быстрому прототипированию для физической проверки и безопасного масштабирования до безупречного массового производства.

6. Сделайте правильный выбор для вашего следующего проекта

В окончательном споре Skived Fin и Bonded Fin нет единого победителя — есть только правильный инструмент для вашего конкретного теплового узкого места.

Если ваша конструкция сильно ограничена по вертикали и требует нулевого сопротивления термоинтерфейса для сосредоточенной горячей точки, лучшим вариантом будет зачистка. Однако, если ваше шасси допускает более высокую геометрию ребер и вам необходимо максимизировать площадь конвекционной поверхности за пределами стандартных профилей, радиатор с приклеенными ребрами не имеет себе равных.

Вы столкнулись с узким местом в тепловом оборудовании вашей новейшей высокомощной конструкции? Наша команда инженеров использует многолетний опыт индивидуального управления температурным режимом. Свяжитесь с нами сегодня, чтобы обсудить вашу конкретную тепловую нагрузку, и позвольте нам помочь вам с абсолютной уверенностью перейти от концепции к прототипированию и массовому производству.

7. Часто задаваемые вопросы (FAQ)

1. В чем основная разница между радиатором Skived Fin и радиатором Bonded Fin?

Заточенный плавник вырезан непосредственно из цельного куска металла, что делает его цельной монолитной деталью с нулевым сопротивлением соединениям. Радиатор со связанными ребрами собирается путем вставки отдельных листов ребер в рифленую опорную пластину и их соединения эпоксидной смолой или припоем.

2. Являются ли радиаторы со связанными ребрами конструктивно надежными?

Да. При изготовлении с использованием проверенного процесса с использованием высокоэффективной термической эпоксидной смолы или передовых технологий пайки механическое соединение между ребром и основанием становится невероятно прочным и способным выдерживать суровую промышленную вибрацию и термоциклирование.

3. Почему стоит выбрать радиатор с приклеенными ребрами вместо стандартного экструдированного радиатора?

Стандартная экструзия тонких ребер ограничена физическими ограничениями экструзионной головки, а это означает, что ребра не могут быть очень тонкими или высокими. Склеенные ребра могут быть толщиной от 0,008 дюйма и выше 2 дюймов, что обеспечивает значительно лучшее соотношение сторон и общую площадь охлаждающей поверхности.

4. Действует ли эпоксидная смола или припой в приклеенном ребре как теплоизолятор?

Нет. Высокоэффективные термоэпоксидные смолы и промышленные припои специально разработаны для проведения тепла. Несмотря на то, что они вводят микроскопический интерфейс, огромный прирост площади поверхности за счет более высоких и плотных ребер намного перевешивает это незначительное сопротивление интерфейса.

5. Могу ли я использовать разные материалы для основания и ребер в склеенной конструкции?

Да, это главное преимущество склеенных плавников. Вы можете создать гибридный радиатор, например, используя опорную пластину из чистой меди для мгновенного распределения тепла от локализованной горячей точки, соединенную с легкими алюминиевыми ребрами, чтобы сэкономить общий вес и стоимость модуля.

6. Какая технология лучше для серверных стоек высотой 1U?

Поскольку серверы высотой 1U имеют строгие ограничения по высоте (менее 1,75 дюйма), часто предпочтительнее использовать радиаторы со скошенными ребрами. Они максимизируют плотность ребер на коротких пространствах и устраняют интерфейсные соединения, быстро отводя тепло от плотных процессоров.

7. Соответствуют ли оба производственных процесса RoHS?

Да. При работе с известным производителем все необработанные металлы, высокоэффективные эпоксидные смолы и материалы для пайки, используемые как в радиаторах со срезанными, так и со склеенными ребрами, полностью соответствуют стандартам окружающей среды и безопасности RoHS.
