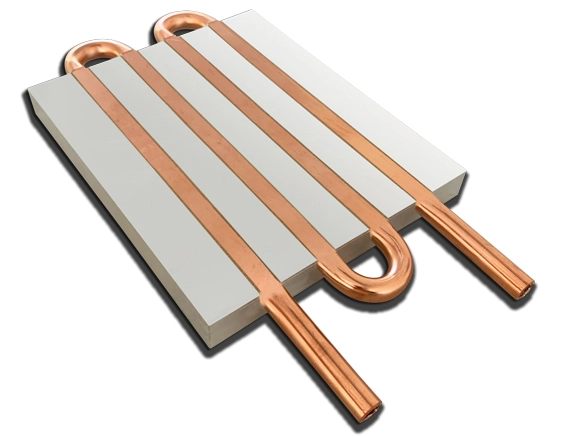

Жидкостные холодные пластины, паяные в вакууме, для охлаждения IGBT и силовой электроники

Поскольку плотность мощности современной электроники продолжает расти, отрасли, использующие биполярные транзисторы с изолированным затвором (IGBT), силовые преобразователи и промышленные источники питания, сталкиваются с серьезной инженерной проблемой. Огромное количество тепла, выделяемого во время высокочастотных и сильноточных операций, больше не может контролироваться традиционными радиаторами и вентиляторами. В этих сложных условиях избыточное тепло не только снижает эффективность; это приводит к быстрой деградации компонентов и катастрофическому отказу системы.

Чтобы обеспечить непрерывную и стабильную работу, инженерные группы переходят на усовершенствованное жидкостное охлаждение. Однако для силовых модулей простого прогона жидкости через металлический блок недостаточно. Для системы требуется высокотехнологичный компонент, способный управлять концентрированными тепловыми нагрузками, предотвращать утечки в течение многих лет эксплуатации и вписываться во все более компактные помещения. Именно здесь важнейшей структурной инвестицией становится паяная в вакууме жидкостная охлаждающая пластина для охлаждения силовой электроники .

В этом подробном руководстве рассматриваются уникальные температурные характеристики мощных модулей, почему вакуумная пайка является предпочтительной технологией производства для их защиты и как индивидуальное проектирование обеспечивает долгосрочную надежность всей вашей электронной системы.

1. Почему традиционные методы охлаждения не подходят для силовой электроники?

На протяжении десятилетий воздушное охлаждение было стандартом для промышленных энергосистем. Радиаторов из экструдированного алюминия и высокоскоростных вентиляторов было достаточно, чтобы удерживать компоненты в пределах рабочих температур. Однако ситуация в сфере терморегулирования мощной электроники фундаментально изменилась.

Сегодняшнее оборудование для преобразования энергии, инверторы для электромобилей (EV) и системы хранения энергии предназначены для обработки огромных объемов электрического тока, занимая при этом очень небольшую физическую площадь. Такая архитектура с высокой плотностью размещения создает узкие места в системе теплоснабжения. Традиционное воздушное охлаждение основано на низкой теплоемкости окружающего воздуха, а это означает, что для его эффективности требуются большие площади поверхности и большие объемы воздушного потока. Поскольку оборудование становится более компактным, внутри корпуса просто не хватает физического пространства для размещения гигантских алюминиевых ребер, необходимых для рассеивания киловатт тепла.

Когда система с воздушным охлаждением не справляется с этой задачей, электронные компоненты испытывают быстрый рост температуры. Это снижает эффективность переключения силовых модулей и существенно сокращает срок их службы. Чтобы преодолеть это физическое ограничение, инженеры должны использовать среду с гораздо более высокой объемной теплоемкостью: жидкость. Благодаря использованию жидкостного охлаждения силового модуля тепло поглощается непосредственно у источника и эффективно отводится, что позволяет оборудованию сохранять компактные размеры и безопасно обрабатывать более высокие электрические нагрузки.

2. Что делает терморегулирование IGBT уникальным?

Переход на жидкостное охлаждение решает проблему объема, но охлаждение модуля IGBT требует особого подхода. При разработке решения по управлению температурным режимом для силовой электроники инженеры должны понимать, что тепло генерируется неравномерно по всему устройству.

Модули IGBT и мощные полупроводники имеют разную внутреннюю архитектуру. Во время работы на определенные микросхемы модуля приходится основная электрическая нагрузка. Это приводит к образованию тяжелых, сильно локализованных горячих точек. Если вы поместите обычную охлаждающую пластину под IGBT, жидкость может эффективно течь через центр, но периферийные горячие точки могут остаться неохлажденными.

Поэтому решение для жидкостного охлаждения IGBT должно быть узкоспециализированным. Система охлаждения должна быть спроектирована в соответствии с тепловой картой конкретного силового модуля. Охлаждающую жидкость необходимо направлять точно под местами с наибольшим выделением тепла, чтобы обеспечить быструю теплопередачу. Обычная стандартная холодная пластина не может обеспечить такой уровень точности, что заставляет инженеров искать производственные технологии с широкими возможностями настройки, которые могут поддерживать сложную внутреннюю геометрию.

3. Как вакуумная пайка улучшает характеристики пластин с жидкостным охлаждением?

Чтобы добиться точного направления жидкости, необходимого для локализованных горячих точек, производители используют вакуумную пайку . Холодная пластина вакуумной пайки изготавливается путем взятия нескольких слоев прецизионно обработанного металла (обычно алюминия или меди) и соединения их вместе в высокотемпературной бескислородной вакуумной печи.

Этот процесс имеет явное преимущество перед стандартной экструзией или механическим сверлением. Поскольку внутренние каналы перед соединением обрабатываются в плоские пластины, инженеры имеют почти полную свободу в выборе внутренней геометрии. Они могут проектировать сложные извилистые микроканалы, плотные ребристые структуры и особые пути распределения жидкости, которые непосредственно отражают расположение горячих точек модуля IGBT над ним.

Когда сборка нагревается в вакуумной печи, присадочный металл плавится и течет под действием капиллярных сил, обеспечивая бесшовное соединение слоев. Это создает высокоинтегрированную структуру. Позволяя охлаждающей жидкости течь ближе к источнику тепла и расширяя внутреннюю поверхность для теплообмена, пластина жидкостного охлаждения для модулей IGBT, изготовленная методом вакуумной пайки, значительно снижает термическое сопротивление, гарантируя, что компоненты остаются в безопасном диапазоне рабочих температур.

4. Почему надежность герметизации критически важна для силовых модулей?

Несмотря на то, что тепловые характеристики являются основной целью, безопасность и надежность являются основными проблемами для групп закупок и инженеров. В промышленной среде с высоким напряжением утечка охлаждающей жидкости — это не просто неудобство; это серьезная угроза безопасности, которая может вывести из строя дорогостоящее оборудование и вызвать серьезные простои в работе.

Силовая электроника работает в условиях постоянной нагрузки. Система жидкостного охлаждения сталкивается с постоянными циклическими изменениями температуры (нагрев под нагрузкой и охлаждение в режиме ожидания), колебаниями давления жидкости и тепловым расширением материала. Если холодная пластина собирается с использованием традиционных механических креплений, резиновых уплотнительных колец или локальной сварки по периметру, эти постоянные напряжения в конечном итоге приведут к усталости соединений, создавая путь для утечек.

В этом скрытая ценность вакуумной пайки. Поскольку соединение происходит в вакууме, окисление отсутствует, а значит, для процесса не требуются химические флюсы. Это «бесфлюсовое» соединение гарантирует, что внутренние каналы остаются чистыми, предотвращая внутреннюю коррозию. Что еще более важно, металлургическая связь покрывает всю контактную поверхность пластин, а не только края. Это создает прочную, единую структуру, которая эффективно устраняет слабые места, резко снижая риск долгосрочных утечек. Для клиентов B2B такая надежная герметизация напрямую приводит к снижению затрат на техническое обслуживание и увеличению времени безотказной работы системы.

5. Как специальные каналы потока оптимизируют эффективность системы?

Понимание преимуществ вакуумной пайки — это только половина дела; правильное его применение требует глубоких инженерных знаний. Высокопроизводительная система жидкостного охлаждения должна сочетать превосходный отвод тепла с эффективной гидродинамикой.

Если инженер проектирует очень сложные, узкие внутренние каналы для горячей точки IGBT, он может успешно снизить температуру. Однако узкие каналы создают значительное сопротивление жидкости, известное как перепад давления. Большой перепад давления заставляет внешний насос системы работать интенсивнее, потребляя больше энергии и потенциально снижая общий расход.

Таким образом, оптимальная конструкция охлаждающей пластины представляет собой баланс между термическим сопротивлением и перепадом давления. Профессиональный производитель пластин для охлаждения жидкости по индивидуальному заказу, такой как Kingka, поддерживает этот процесс, используя моделирование вычислительной гидродинамики (CFD). Прежде чем резать металл, анализ CFD позволяет инженерам визуализировать поток жидкости, регулировать ширину каналов, оптимизировать положения впускных и выпускных отверстий и обеспечивать равномерное распределение охлаждающей жидкости по пластине. Эта специальная разработка гарантирует, что конечный продукт обеспечивает максимальную тепловую разгрузку, не перегружая насосную инфраструктуру системы.

Таблица: Сравнение технологий производства холодных пластин для IGBT

6. Какую пользу от этой технологии получают реальные приложения?

Чтобы понять, как эти инженерные принципы преобразуются в ценность для бизнеса, мы можем изучить, как решения для вакуумной пайки применяются в требовательных отраслях промышленности.

Случай 1: Оптимизация промышленного электроснабжения

Производитель промышленного оборудования управления использовал мощные модули IGBT, которые испытывали термическое дросселирование во время непрерывной работы. Существующие радиаторы с воздушным охлаждением были слишком большими и не могли поддерживать стабильную температуру ядра. Сотрудничая с экспертом по термическим технологиям для разработки специальной вакуумной паяной холодной пластины, производитель полностью изменил конструкцию термоинтерфейса. Новая пластина имела особые пути потока, соответствующие конструкции IGBT, что значительно повысило эффективность теплообмена. Эта модернизация не только уменьшила количество локальных горячих точек, но и позволила производителю уменьшить общий размер оборудования преобразования энергии.

Случай 2: Модернизация силовой электроники электромобиля

В секторе возобновляемых источников энергии инверторы и системы хранения энергии для электромобилей (EV) должны выдерживать большие токи, высокочастотную работу и суровые температурные циклы. Стандартное решение для охлаждения не могло справиться с динамическими нагрузками системы зарядки электромобилей. Используя вакуумную паяную холодную пластину, команда инженеров обеспечила герметичную конструкцию, обеспечивающую стабильную охлаждающую способность, несмотря на суровые условия эксплуатации. Это повысило надежность инвертора, поддерживая конструкцию с высокой плотностью мощности, необходимую для современной инфраструктуры электромобилей.

7. Как проверить ваше решение для жидкостного охлаждения перед массовым производством?

Для B2B-покупателей выбор поставщика означает минимизацию риска. Поставщику недостаточно обещать высококачественный продукт; они должны доказать, что конструкция работает и что ее можно производить последовательно.

Переход от теоретического проекта к надежному серийному компоненту требует тщательной инженерной проверки. Авторитетный производитель поддержит процесс разработки прототипированием и всесторонним тестированием. Это включает в себя:

• Проверка тепловых характеристик: тестирование прототипа при моделируемых тепловых нагрузках, чтобы убедиться, что он соответствует прогнозам CFD.

• Испытание давлением и герметичностью: подвергание холодной пластины давлению, значительно превышающему стандартные рабочие условия, чтобы гарантировать структурную целостность паяных соединений.

• Стабильность производства: гарантия того, что точные параметры вакуумной печи могут быть воспроизведены без отклонений на тысячах единиц.

Сотрудничая с опытной командой инженеров, вы гарантируете, что ваше решение по управлению температурным режимом станет не просто концепцией, а проверенным, повторяемым компонентом, который защищает вашу силовую электронику в течение длительного времени.

Готовы обеспечить надежность вашей силовой электроники?

Поделитесь с Kingka вашими требованиями к охлаждению IGBT, и наши инженеры помогут разработать решение для жидкостной охлаждающей пластины вакуумной пайки, оптимизированное для вашего приложения силовой электроники. Свяжитесь с нами сегодня, чтобы обсудить CFD-моделирование, разработку индивидуальных каналов и разработку прототипов.

8. Часто задаваемые вопросы (FAQ)

Вопрос 1: Почему для холодных пластин IGBT вакуумная пайка предпочтительнее традиционной сварки?

Ответ: Традиционная сварка соединяет только внешние края металлического узла, что может сделать внутренние конструкции слабыми и чувствительными к давлению. Вакуумная пайка соединяет одновременно всю поверхность внутренних пластин, создавая единый высокопрочный блок, способный выдерживать интенсивное давление и термоциклирование силовой электроники.

Вопрос 2. Какой материал является идеальным для охлаждающей пластины силовой электроники?

Ответ: Алюминий является наиболее распространенным выбором из-за его превосходного баланса теплопроводности, легкости и экономической эффективности. Для применений с чрезвычайно высоким тепловым потоком, где требуется абсолютная максимальная проводимость, можно использовать медь, хотя она тяжелее и дороже.

Вопрос 3. Как анализ CFD предотвращает сбои системы?

Ответ: Вычислительная гидродинамика (CFD) моделирует, как жидкость будет течь через холодную пластину перед ее изготовлением. Это помогает инженерам выявлять «мертвые зоны», где жидкость перестает двигаться, и узкие места давления, позволяя им оптимизировать внутренние каналы для обеспечения плавного и эффективного охлаждения без перегрузки насоса.

Вопрос 4: Может ли протечь холодная пластина, сваренная вакуумной пайкой?

Ответ: Хотя ни один компонент не застрахован полностью от отказа, холодные пластины, паяные в вакууме, обеспечивают один из самых низких рисков утечек в отрасли. Металлургическое соединение по всей поверхности без флюса устраняет слабые места механических уплотнений (например, уплотнительных колец) и краевых сварных швов.

В5: Подходят ли эти холодные плиты для систем возобновляемой энергии?

А: Да. Жидкостные охлаждающие пластины, паяные в вакууме, идеально подходят для преобразователей ветряных турбин, солнечных инверторов и систем хранения энергии. Эти приложения требуют высокой надежности, способности выдерживать высокие плотности мощности и устойчивости к термоциклированию окружающей среды - все это является сильными сторонами конструкций, сваренных вакуумной пайкой.

В6: Какие детали необходимы, чтобы начать разработку индивидуальной конструкции холодной пластины?

Ответ: Чтобы начать процесс проектирования, инженерам обычно нужны физические размеры доступного пространства, расположение и мощность источников тепла (например, таблица данных IGBT), максимально допустимая температура компонента, тип используемой охлаждающей жидкости, а также любые конкретные ограничения по скорости потока или перепаду давления.
