Неконтролируемое тепло разрушает электронные компоненты и серьезно снижает надежность систем во всех современных промышленных приложениях. Радиаторы из экструдированного алюминия обеспечивают оптимальное решение пассивного охлаждения для этих отраслей, обеспечивая критический баланс легкой структурной целостности, высокой теплопроводности и экономичных возможностей массового производства. Выбор правильного экструдированного профиля обеспечивает долговечность компонентов во многих секторах без усложнения, обслуживания и затрат на активные контуры жидкостного охлаждения.
Для инженеров и менеджеров по закупкам, столкнувшихся с температурными ограничениями, стандартные готовые радиаторы редко соответствуют жестким пространственным и эксплуатационным требованиям современных промышленных образцов. Оценка возможностей индивидуальной экструзии — от оптимизации геометрии ребер до вторичной обработки на станках с ЧПУ — необходима для обеспечения надежной и долгосрочной цепочки поставок по терморегулированию.
Оглавление

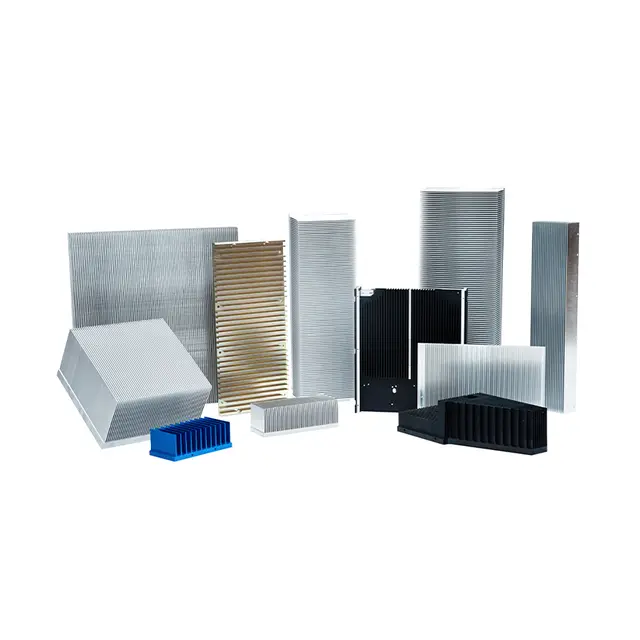

Алюминиевый сплав AL6063 является отраслевым стандартом для нестандартных радиаторов для экструзии, поскольку он идеально сочетает в себе высокую теплопроводность с превосходной пластичностью, что позволяет производителям прессовать сложные ребристые конструкции с высокой плотностью без быстрого разрушения экструзионного инструмента.
Производственный процесс начинается с нагревания алюминиевой заготовки до гибкого состояния и пропускания ее через изготовленную по индивидуальному заказу стальную матрицу под огромным гидравлическим давлением. Это создает непрерывный профиль с точными ребрами, которые значительно увеличивают площадь поверхности рассеивания тепла. После экструзии профили разрезаются по длине и подвергаются вторичной обработке на станке с ЧПУ (сверление, нарезание резьбы, торцевое фрезерование) и поверхностной обработке, такой как анодирование. Такое сочетание первичной формовки и вторичной обработки снижает общие производственные отходы по сравнению с фрезерованием радиатора из цельного блока.
Правило принятия решения: если тепловая нагрузка требует пассивного охлаждения со сложной, плотно расположенной геометрией ребер, то следует выбирать алюминий AL6063 вместо более прочных конструкционных сплавов серии 7000, чтобы предотвратить чрезмерный износ экструзионных матриц и поддерживать высокий выход продукции.
Хотя экструзия очень эффективна для пассивного и принудительного воздушного охлаждения, экстремальные локализованные тепловые нагрузки иногда требуют перехода к архитектурам жидкостного охлаждения. Чтобы лучше понять, когда следует переходить от воздуха к жидкости, инженеры должны оценить динамику основного металла. Выбор между медной и алюминиевой пластиной жидкостного охлаждения в сборе: какой материал выбрать, полностью зависит от баланса максимальной теплопроводности со строгими ограничениями по весу и бюджетом системы для применений с высоким тепловым потоком.
Инфраструктура преобразования и хранения энергии требует огромных площадей поверхности для естественной конвекции, позволяющей постоянно рассеивать концентрированные всплески тепла, часто не полагаясь на подверженные сбоям механические вентиляторы.
Экструдированный алюминий обеспечивает необходимую тепловую массу и большую площадь внешней поверхности для поглощения быстрых тепловых переходных процессов и пассивного излучения тепла в суровых внешних условиях.
Правило принятия решения: Если силовой инвертор работает в удаленном, пыльном открытом помещении, то строго рекомендуется использовать профиль с широкими ребрами для предотвращения накопления мусора и поддержания естественного конвекционного воздушного потока с течением времени.
Компоненты силовой электроники, такие как биполярные транзисторы с изолированным затвором (IGBT) и тиристоры, генерируют огромное количество локализованного тепла. Здесь необходимы экструзии с исключительно толстым твердым основанием, чтобы обеспечить существенное боковое распространение тепла до того, как тепловая энергия переместится вверх к охлаждающим ребрам.
Для солнечных инверторов требуются прочные, устойчивые к атмосферным воздействиям экструдированные профили. Поскольку эти устройства работают под прямыми солнечными лучами и в суровых погодных условиях, они полагаются исключительно на естественную конвекцию. Алюминиевый профиль обычно имеет толстые ребра и сильно анодирован, чтобы выдерживать десятилетия на открытом воздухе без разрушения.
Коммерческие и сетевые аккумуляторные батареи используют широкие экструдированные алюминиевые пластины для поддержания одинаковой температуры элементов во время быстрых циклов зарядки и разрядки. Экструдированные пластины часто служат двойной цели: в качестве системы управления температурным режимом и в качестве структурной монтажной рамы для аккумуляторных модулей.
Преобразование постоянного тока в переменный создает значительные тепловые потери. Специально изготовленные экструдированные радиаторы часто проектируются так, чтобы сформировать фактическое внешнее структурное шасси инвертора, превращая весь корпус в гигантский пассивный радиатор, который рассеивает тепло непосредственно в окружающий воздух.
Сильноточное переключение в контроллерах промышленных двигателей приводит к серьезным термическим переходным процессам. Толстые ребра защищают чувствительную логику контроллера от теплового регулирования, гарантируя, что заводские конвейерные ленты и тяжелое оборудование не отключатся неожиданно из-за перегрева.
Закрытые промышленные шкафы управления улавливают тепло, выделяемое внутренней электроникой. Инженеры используют экструдированные теплообменники, установленные заподлицо на внешних панелях для пассивной передачи внутреннего тепла корпуса наружному воздуху, сохраняя степень водонепроницаемости корпуса IP65.
Бытовая электроника и коммерческое оборудование требуют прецизионных низкопрофильных экструзионных радиаторов для управления теплом полупроводников в строго ограниченных механических корпусах.
Нестандартные алюминиевые профили можно расрезать на станке с ЧПУ в плотные массивы штыревых ребер, чтобы максимизировать площадь смачиваемой поверхности для крошечных внутренних микровентиляторов, гарантируя, что процессоры поддерживают пиковую тактовую частоту в ультратонких устройствах.
Правило принятия решения: если толщина корпуса электронного устройства составляет менее 15 миллиметров, то экструдированный радиатор должен иметь прочное основание толщиной не менее 2 миллиметров, чтобы обеспечить адекватное боковое распространение тепла перед применением принудительного воздушного потока.
Аудиоусилители, системы домашнего кинотеатра и игровые консоли используют специальные элементы для бесшумного охлаждения чипов обработки звука и внутренних источников питания, не позволяя шуму вентилятора испортить акустическое впечатление потребителя.
В материнских платах для настольных ПК используются небольшие специальные экструдированные блоки на модулях регулятора напряжения (VRM) и наборах микросхем. Они предотвращают перегрев компонентов подачи питания во время высоких нагрузок на процессор или графический процессор, обеспечивая стабильность системы во время игр или рендеринга.
В машинах для тестирования и изготовления пластин используются тщательно отполированные экструдированные пластины, изготовленные по индивидуальному заказу, для поддержания точных базовых температур окружающей среды. Экструзии должны быть идеально плоскими, чтобы обеспечить равномерное распределение температуры по кремниевым пластинам во время производства.
В коммерческих цифровых вывесках высокой яркости и наружных дисплеях используются большие выступы на задней панели для рассеивания тепла от светодиодов задней подсветки. Это предотвращает образование черных тепловых пятен на жидкокристаллических дисплеях из-за длительного воздействия высоких внутренних температур.
В концентраторах «умного дома» и шлюзах Интернета вещей часто используется собственный конструкционный алюминиевый корпус в качестве пассивного экструдированного радиатора. Это устраняет необходимость во внутренних вентиляторах, позволяя устройствам оставаться абсолютно бесшумными и не требующими обслуживания в жилых помещениях.
В торговых точках и коммерческих билетных киосках используются безвентиляторные экструдированные конструкции. Такой подход к пассивному охлаждению жизненно важен для предотвращения попадания пыли, ворса и мусора в торговых точках, обеспечивая тем самым долгосрочную бесперебойную работу.
По мере того как плотность вычислений увеличивается до уровня корпоративных ускорителей искусственного интеллекта, традиционный экструдированный алюминий в конечном итоге достигает своего физического теплового предела. В этих сценариях экстремального теплового потока организации должны оценить 8 ключевых факторов, которые следует учитывать, прежде чем покупать собранную по индивидуальному заказу пластину с жидкостным охлаждением , уделяя особое внимание оптимизации внутренних каналов для жидкости, абсолютному предотвращению утечек и передовым производственным процессам для управления тепловыми плотностями, которые пассивное воздушное охлаждение просто не может решить.
Применения в области электронной мобильности требуют специальных алюминиевых профилей, поскольку они обеспечивают высокие тепловые характеристики, сопротивляясь при этом интенсивной механической вибрации, снижая вес транспортного средства и выдерживая коррозионную дорожную среду.
Алюминиевый профиль обеспечивает высочайшее соотношение прочности и веса для тепловых компонентов, что абсолютно важно для увеличения запаса хода электромобилей и обеспечения устойчивости транспортной электроники к постоянным ударным нагрузкам.
Правило принятия решения: если экструдированный радиатор используется в компоненте ходовой части электромобиля, то необходимо применить обработку поверхности твердым анодированием толщиной не менее 15 микрон, чтобы предотвратить серьезную гальваническую коррозию из-за дорожной соли и влаги.
Блоки управления двигателем (ЭБУ) часто помещаются в прочные корпуса из экструдированного алюминия. Экструзия рассеивает тепло от внутренних процессоров и одновременно действует как непроницаемый барьер против влаги в моторном отсеке, масла и сильных вибраций.
В корпусах электродвигателей часто используются большие круглые экструдированные алюминиевые профили с внешними охлаждающими ребрами. Такая геометрия эффективно управляет нагревом статора, одновременно снижая лишний вес, который в противном случае уменьшил бы максимальный запас хода автомобиля.
Важнейшие электронные платы, балансирующие элементы аккумуляторной батареи электромобиля, крепятся болтами непосредственно к легким экструдированным направляющим. Эти экструзии обеспечивают непрерывное охлаждение компонентов BMS, одновременно соблюдая строгие требования к диэлектрической изоляции внутри высоковольтного блока.
В устройствах для быстрой зарядки постоянного тока используются массивные внутренние массивы экструдированных ребер для охлаждения высоковольтных выпрямителей во время сеансов быстрой зарядки мощностью 350 кВт. Эти экструзии часто сочетаются с высокоскоростными промышленными вентиляторами для мгновенного отвода тепла во время пиковой подачи мощности.
Отсеки авионики требуют специально разработанных, исключительно легких профилей для охлаждения бортовых компьютеров в условиях низкой плотности атмосферы на большой высоте. Каждый грамм веса тщательно проверяется, что делает алюминий единственным приемлемым материалом по сравнению с более тяжелыми металлами.
В преобразователях тяги поездов и тормозных системах используются тяжелые ударопрочные профили, установленные снаружи вагонов. Эти радиаторы полностью полагаются на быстрое движение поезда вперед, интенсивно прогоняя охлаждающий воздух через каналы ребер.
Системы автоматизации непрерывного действия и современные сети 5G полагаются на массивные массивы экструдированных ребер, обеспечивающие пассивную термостабильность, не требующую обслуживания, при резких колебаниях температуры окружающей среды.
Телекоммуникационное оборудование установлено высоко на вышках сотовой связи, где обслуживание вентиляторов невозможно; поэтому тепловой дизайн полностью основан на высокооптимизированных индивидуальных экструзиях, которые используют естественный ветер и термодинамику.
Правило принятия решения: если базовая станция 5G развертывается на открытом воздухе с высокой солнечной нагрузкой, то профиль экструзии должен включать в себя зубчатые или волнистые ребристые структуры, чтобы искусственно максимизировать площадь поверхности излучения наряду с естественной конвекцией.
В удаленных радиоголовках (RRH) используется глубокое и тяжелое экструдированное шасси для пассивного охлаждения мощных радиочастотных усилителей. Алюминиевые профили предназначены для того, чтобы выдерживать лед, дождь и прямые солнечные лучи, не выходя из строя.
Базовые станции 5G обрабатывают огромные объемы данных, выделяя сильное тепло. Их внешние корпуса полностью состоят из экструдированных ребер, оптимизированных для разнонаправленных воздушных потоков, что обеспечивает термическую стабильность независимо от направления ветра.
Модули программируемого логического контроллера (ПЛК) и роботизированные системы управления используют экструдированные радиаторы, монтируемые на DIN-рейку, для надежной безвентиляторной работы в заводских условиях, предотвращая попадание проводящей металлической пыли в электронику.
Приводы серводвигателей, размещенные в шарнирных соединениях роботизированных манипуляторов, основаны на очень компактных, изготовленных по индивидуальному заказу профилях, позволяющих быстро рассеивать тепло. Это предотвращает тепловое расширение прецизионных шестерен, которое может нарушить точность позиционирования робота.
Частотно-регулируемые приводы (ЧРП) выделяют значительное количество тепла во время модуляции мощности. Они используют экструдированные радиаторы с принудительной подачей воздуха и плотно упакованными ребрами, чтобы поддерживать силовую электронику в безопасных пределах во время непрерывных тяжелых производственных операций.
Концентраторы удаленных датчиков и метеостанции используют устойчивые к атмосферным воздействиям экструдированные корпуса, которые выполняют функцию пассивных рассеивателей тепла. Это позволяет чувствительным датчикам окружающей среды работать без внутреннего температурного дрейфа, разрушающего данные.
Изготовленное на заказ производственное оборудование использует экструзионные профили, нарезанные по длине, для экономичного и адаптируемого управления температурным режимом. Производители машин могут купить экструдированные радиаторы большой длины и обрезать их до точного размера, необходимого для изготовления электронных панелей по индивидуальному заказу.
В прецизионном освещении и медицинской диагностике используется экструдированный алюминий, поскольку он обеспечивает очень стабильное и предсказуемое термическое сопротивление, которое предотвращает деградацию чувствительных оптических или чувствительных компонентов.
В медицинской и оптической областях даже незначительные тепловые колебания могут смещать частоты лазера, изменять цветовую температуру светодиодов или вносить визуальный шум в диагностическую визуализацию, что делает надежные экструдированные радиаторы критически важным требованием при проектировании.
Правило принятия решения: если речь идет о мощной промышленной светодиодной осветительной решетке, установленной горизонтально на потолке, то вместо линейного профиля рекомендуется использовать радиальный (круглый) профиль экструзии, чтобы обеспечить разнонаправленный поток воздуха и предотвратить накопление тепла над диодом.
Промышленное освещение высоких пролетов и прожекторы стадионов используют массивные радиальные выступы для отвода тепла от перехода светодиодов. Поддержание низкой температуры перехода — единственный способ гарантировать, что лампа прослужит номинальный срок службы более 50 000 часов.
Источники питания МРТ и блоки ультразвуковой обработки требуют немагнитных профилей AL6063 для рассеивания тепла. Поскольку алюминий не является железом, он обеспечивает превосходное управление температурой, не мешая высокочувствительным полям магнитного изображения больничного оборудования.
Промышленные лазеры для резки металла и лазеры для эстетической медицины используют прецизионно фрезерованные профили для стабилизации температуры оптической камеры. Тепловое расширение корпуса лазера приведет к смещению зеркал, поэтому необходимо быстрое пассивное рассеивание тепла.
В лабораторных источниках питания, осциллографах и анализаторах спектра используются профилированные боковые панели для поддержания строгих базовых внутренних температур. Стабильная температура необходима для обеспечения точной калибровки испытательного оборудования во время непрерывного использования.
Уличные камеры видеонаблюдения PTZ (Pan-Tilt-Zoom) используют экструдированный алюминиевый корпус для отвода тепла от датчиков изображения высокой четкости и инфракрасных осветителей. Это предотвращает тепловой шум датчика, обеспечивая четкость изображения даже в жаркие летние дни.
Истинная охлаждающая способность алюминиевого профиля зависит не только от его общего размера; это полностью продиктовано точным инженерным соотношением между высотой ребер, толщиной ребер и расстоянием между ребрами относительно доступного воздушного потока.
Распространенная ошибка при проектировании — размещение слишком большого количества плавников в небольшом пространстве. Хотя это увеличивает теоретическую площадь поверхности, это может настолько сильно ограничить воздушный поток, что радиатор будет действовать как изолирующий блок. Инженеры должны рассчитать падение давления на ребрах в зависимости от того, использует ли система естественную конвекцию (воздух, приводимый в движение плавучестью) или принудительную конвекцию (воздух, приводимый в движение вентилятором).
Правило принятия решения: если система охлаждения полностью основана на естественной конвекции без охлаждающего вентилятора, то расстояние между внутренними ребрами должно быть строго больше 6 миллиметров, чтобы предотвратить помехи пограничного слоя и застой воздуха между ребрами.
Проектный параметр | Влияние на естественную конвекцию (без вентилятора) | Влияние на вынужденную конвекцию (с вентилятором) | Производственные ограничения (экструзионная матрица) |
Расстояние между плавниками (зазор) | Требуется большое пространство (> 6 мм) для подъема воздуха. | Может быть узким (< 3 мм), чтобы максимально увеличить площадь поверхности. | Чрезвычайно малое расстояние увеличивает риск поломки матрицы. |
Толщина плавника | На кончиках можно сделать тоньше. | Требуется структурная жесткость против высокоскоростного воздушного потока. | Слишком тонкий слой (< 1 мм) препятствует правильному потоку алюминия в штампе. |
Плавник высота | Более высокие ребра значительно повышают эффективность охлаждения. | Более высокие ребра увеличивают противодавление на вентиляторе. | Высокий коэффициент экструзии (высота к зазору) значительно увеличивает затраты на оснастку. |
Базовая толщина | Решающее значение для бокового распространения тепла. | Решающее значение для бокового распространения тепла. | Должен быть пропорционален высоте ребер, чтобы предотвратить деформацию профиля во время охлаждения. |
Для крупномасштабных термических проектов B2B требуется OEM-производитель, способный интегрировать экструзию индивидуальных штампов, прецизионную обработку с ЧПУ и автоматическую обработку поверхности под одной крышей, чтобы контролировать затраты и устранять фрагментацию цепочки поставок.
Промышленные покупатели не приобретают необработанные алюминиевые профили; приобретают готовые тепловые решения. Основное финансовое преимущество экструдированного радиатора реализуется при массовом производстве. Несмотря на то, что изготовленная на заказ экструзионная матрица требует первоначальных первоначальных вложений в инструмент, последующая стоимость единицы продукции резко снижается по сравнению с обработкой радиатора на станке с ЧПУ из цельного куска металла.
Правило принятия решения: Если прогнозируемый объем производства превышает 1000 единиц в год, то с финансовой точки зрения рекомендуется инвестировать в специальную экструзионную матрицу, а не в обработку на станке с ЧПУ цельного алюминиевого блока, поскольку амортизация инструмента быстро снизит стоимость каждой детали в течение первого производственного цикла.
Процесс производства | Первоначальная стоимость инструмента | Стоимость за единицу (большие объемы) | Скорость производства | Идеальный сценарий применения |
Изготовленный на заказ алюминиевый профиль | Средний (требуется создание штампа) | Очень низкий | Чрезвычайно быстро | Массовое производство OEM, непрерывные цепочки поставок, телекоммуникации, компоненты для электромобилей. |
Полная обработка с ЧПУ (сплошной блок) | Нет (стандартные светильники) | Очень высокий (отходы материала, машинное время) | Медленный | Быстрое прототипирование небольших объемов и высокоточные детали для аэрокосмической промышленности. |
Алюминиевые радиаторы, изготовленные методом экструзии, являются основой современного промышленного управления температурным режимом и предлагают непревзойденную универсальность в 30 различных быстрорастущих отраслях. Понимая сложный баланс между свойствами материала, геометрией ребер и производственными возможностями, инженеры могут создавать высоконадежные и экономичные решения для пассивного охлаждения.
Ключевые технические идеи:
Алюминий AL6063 обеспечивает оптимальный баланс высокой теплопроводности (200 Вт/м·К) и необходимой пластичности для сложных экструзионных матриц.
Расстояние между ребрами является наиболее важной термической переменной; узкие ребра требуют принудительного воздуха под высоким давлением, а широкие ребра обязательны для естественной конвекции на открытом воздухе.
Экструзия значительно снижает отходы материала и затраты на единицу продукции по сравнению с чистой обработкой на станке с ЧПУ, что делает ее единственным логичным выбором для массового производства OEM.
Основная логика принятия решения:
Сначала проанализируйте воздушный поток: полностью основывайте шаг и высоту плавников на том, использует ли система охлаждающий вентилятор или полагается на пассивную плавучесть.
Подбирайте обработку поверхности в соответствии с окружающей средой: всегда выбирайте толстое анодирование для наружных телекоммуникационных, солнечных или автомобильных систем, чтобы предотвратить гальваническую коррозию и коррозию под воздействием окружающей среды.
Используйте возможности OEM: сотрудничайте с производителем, который полностью самостоятельно занимается экструзией, вторичной резьбой на станках с ЧПУ и отделкой поверхности, чтобы гарантировать контроль качества от партии к партии.
Нужен индивидуальный радиатор из алюминиевого профиля для вашей отрасли? KINGKA предлагает индивидуальные тепловые решения, от первоначального проектирования экструзионного профиля до прецизионных готовых компонентов. Свяжитесь с нашей командой инженеров сегодня , чтобы оптимизировать ваш проект пассивного охлаждения для массового производства.
1. Что такое радиатор из алюминиевого профиля?
Это пассивное устройство терморегулирования, созданное путем пропускания нагретого алюминиевого сплава через профилированную стальную матрицу (как зубная паста через тюбик) для создания непрерывного профиля со сложными охлаждающими ребрами. Затем этот профиль разрезается по размеру и обрабатывается на станке с ЧПУ для конкретных электронных приложений.
2. Почему AL6063 является наиболее распространенным сплавом для экструдированных радиаторов?
AL6063 пользуется всеобщим предпочтением, поскольку он обеспечивает превосходную теплопроводность (около 200 Вт/м·К), предсказуемую механическую прочность и превосходную податливость. Это позволяет производителям экструдировать очень тонкие и сложные конструкции ребер, не ломая дорогие стальные экструзионные матрицы под давлением.
3. Каков коэффициент экструзии в конструкции радиатора?
Коэффициент экструзии представляет собой пропорцию между высотой ребра и зазором между двумя ребрами. Высокий коэффициент экструзии (например, очень высокие ребра, расположенные близко друг к другу) обеспечивает большую площадь поверхности для охлаждения, но его значительно сложнее и дороже производить, требуя специального инструмента.
4. Можно ли использовать экструдированный радиатор без охлаждающего вентилятора?
Да, они очень эффективны для пассивного охлаждения за счет естественной конвекции. Однако для работы безвентиляторной конструкции ребра должны быть расположены достаточно далеко друг от друга (обычно шире 6 миллиметров), чтобы естественно поднимающийся горячий воздух не попадал в пограничный слой между ребрами.
5. Как мне перейти от прототипа к серийному производству радиатора?
В первоначальных прототипах радиаторы часто изготавливаются на станках с ЧПУ из цельного куска алюминия. После того как тепловой расчет будет проверен в лаборатории, вы платите единовременную плату за изготовление индивидуальной экструзионной матрицы. С этого момента производитель экструдирует профиль большой длины, что резко снижает себестоимость единицы продукции при массовом производстве.
6. Требуют ли специальные экструдированные радиаторы обработки поверхности?
Хотя необработанный алюминий естественным образом противостоит ржавчине, промышленные радиаторы всегда должны быть прозрачными или анодированными в черный цвет. Анодирование защищает поверхность от царапин, предотвращает гальваническую коррозию в суровых условиях (например, в автомобилях или морских судах) и немного улучшает коэффициент теплового излучения металла.
