Пары камер в телефонах: секрет устойчивой мобильной работы

Просмотры:0     Автор:Pедактор сайта     Время публикации: 2025-06-27      Происхождение:Работает

Наши смартфоны-мини-суперкомпьютеры, но мощность генерирует тепло. Эта тепло может дать производительность, что делает ваше устройство медленным и неудобным. Паровые камеры - это незамеченные герои, позволяющие мощным, но тонким мобильным устройствам, чтобы оставаться прохладными под давлением, обеспечивая устойчивую производительность, комфорт пользователя и долговечность устройства во все более компактных конструкциях.

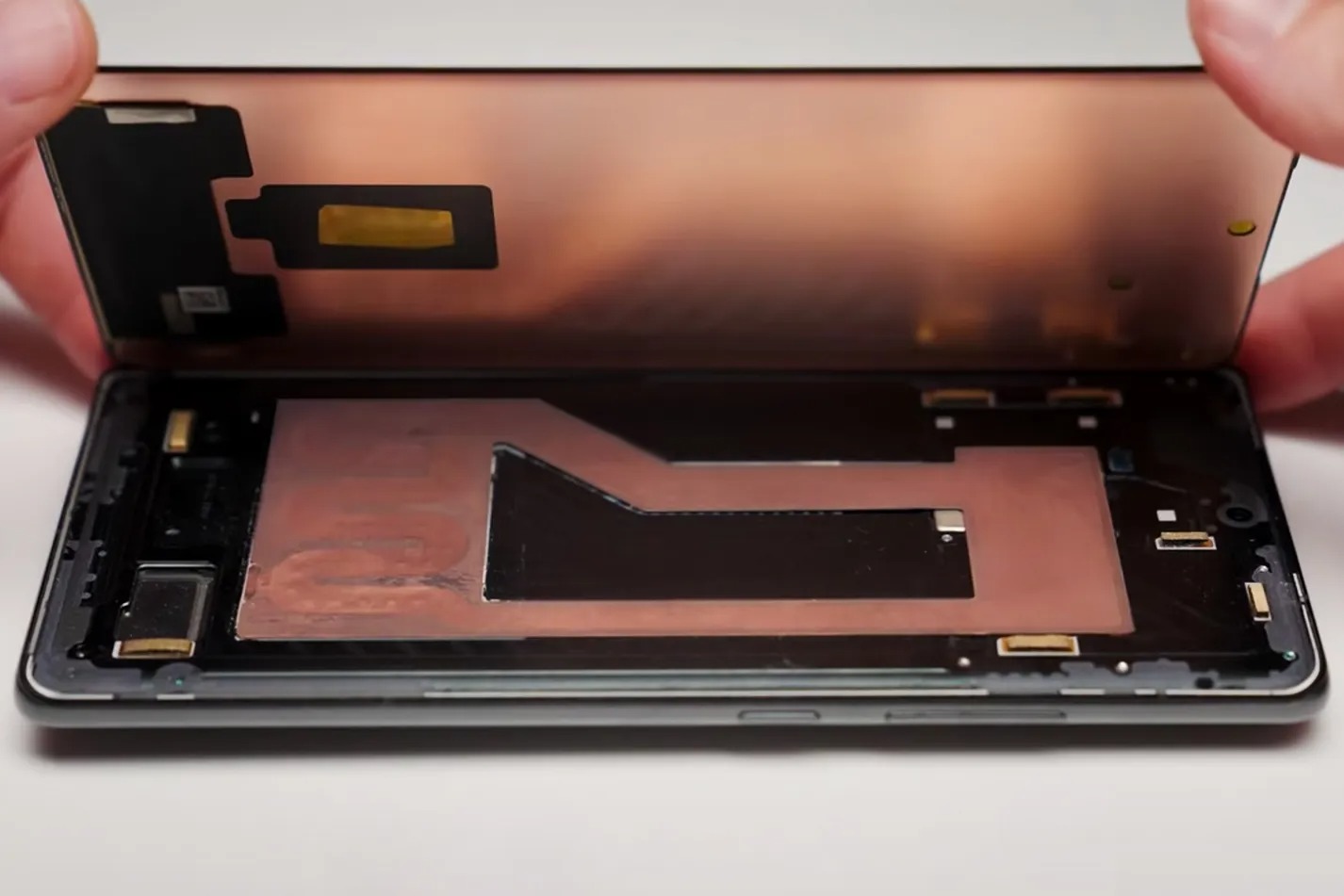

Пары камер в телефонах

Помните тот момент, когда ваш телефон становится неудобно горячим во время долгих игровых сессий? Или когда вы записываете видео 4K, и вдруг приложение отстает или предупреждает вас о перегреве? Это тепловое дроссельное в действии, и это проклятие современных мобильных устройств. В течение многих лет инженеры боролись с этим вызовом, пытаясь втиснуть большую мощность в постоянные дизайны. Решение, которое все чаще распространено в смартфонах высшего уровня,-это гениальная пара камера.




Оглавление




Почему телефоны нуждаются в продвинутом охлаждении сейчас больше, чем когда -либо

Наши телефоны больше не только для звонков и текстов; Они мощные портативные компьютеры. Это экспоненциальное увеличение мощности обработки в сочетании с сокращающимися форм -факторами создает значительную тепловую проблему.

Дилемма современного смартфона проста: по мере того, как устройства становятся более тонкими и интегрируют более мощные системы на хипах (SOCS), 5G-модемы и возможности ИИ, усиливается тепло, генерируемое этими компонентами, требуя высокоэффективного теплового управления, чтобы предотвратить критику в критике теплового дросселя и обеспечения комфорта пользователя.

Давайте посмотрим на то, почему проблема с теплом в телефонах стала настолько острой и что происходит, когда она не управляется должным образом.

Проблема с жарой современного смартфона

Сегодняшние флагманские телефоны упаковывают мощность обработки настольного класса в невероятно тонких телах. Такие функции, как дисплеи с высокой оценкой, сложные системы камер, требующие мобильных игр с графикой на уровне консоли и сложной обработкой ИИ, подталкивают SOC (основной процессор телефона) к его пределам. Вся эта активность генерирует значительное тепло, часто концентрируемое на очень маленькой области в телефоне. Подумайте о быстрой зарядке - это также добавляет к внутренней тепловой нагрузке.

Последствия перегрева

Без адекватного охлаждения это концентрированное тепло приводит к нескольким нежелательным результатам:

  • Термическая дроссель: это наиболее распространенное и разочаровывающее следствие. Программное обеспечение телефона обнаруживает повышение температуры и автоматически снижает тактовые скорости процессора и графического процессора, чтобы предотвратить повреждение. Это приводит к заметному задержке, заиканию, снижению частоты кадров в играх и более медленной реакции приложений. Мой собственный телефон когда -то стал настолько горячим во время сеанса записи, что приложение камеры автоматически отключилось!

  • Пользовательский дискомфорт: перегрев телефон становится неприятно горячим, особенно во время расширенного использования, влияя на общий опыт пользователя.

  • Разрушение батареи: повышенные и устойчивые высокие температуры могут значительно сократить общий срок службы батареи вашего телефона.

  • Долговечность компонентов: хотя и предназначен для выдержания определенных температур, длительное воздействие чрезмерного тепла может привести к напряжению на внутренние электронные компоненты, что потенциально снижает их срок службы.

Традиционные методы охлаждения, такие как простые графитовые листы или просто полагаясь на металлическую раму для пассивной проводимости, изо всех сил пытаются справиться с интенсивным, локализованным тепловым потоком, генерируемым современными SOC. Они могут распространять тепло в некоторой степени, но не хватает быстрых и эффективных возможностей переноса, необходимых для устойчивой производительности. Именно здесь приходит передовая наука паров.

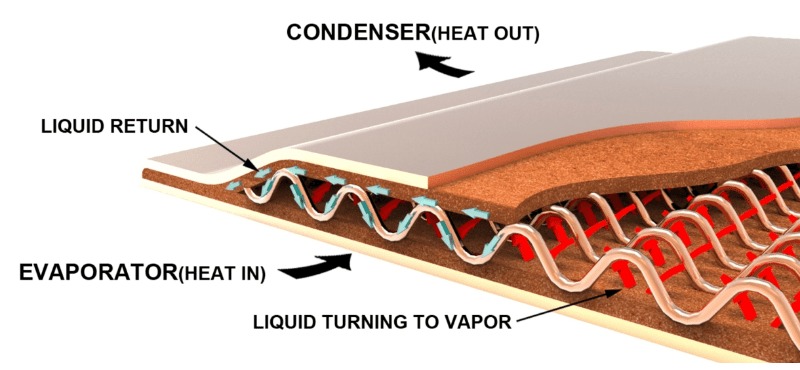

Как пара камера охлаждает ваш телефон: миниатюрный тепловой двигатель

Блеск паровской камеры заключается в его элегантном использовании принципа фундаментальной физики: изменение фазы. По сути, это высокоэффективная двухмерная тепловая труба, специально разработанная для быстрого распределения тепла.

Парочная камера работает как миниатюрный тепловой двигатель, использующий герметичную плоскую медную камеру, небольшое количество рабочих жидкости и внутреннюю структуру фитиля для быстрого поглощения тепла в одной точке через испарение, быстро распространяет ее в качестве пары в более охлаждающие области, конденсируется его обратно в жидкость и затем возвращает жидкость в горячую точку через действие капилляра, создавая непрерывный и высокоэффективный охладительный цикл.

Варасная камерная технология

Давайте разберем четыре ключевых шага в этом захватывающем процессе.

Четырехэтапный цикл

  1. Испарение (горячая зона): Когда тепловой компонент, как и мощный SOC вашего телефона, становится горячим, он передает это тепло непосредственно в плоскую медную поверхность пара камеры. Внутри герметичной вакуумной камеры крошечное количество рабочей жидкости (обычно деионизированная вода, выбранная для ее превосходных свойств поглощения тепла) в горячей точке быстро превращается в пар (газ). Этот процесс поглощает большое количество скрытого тепла.

  2. Движение паров: недавно сформированный пара быстро расширяется и бросается через вакуумное пространство внутри камеры. Поскольку это вакуум, сопротивление очень мало, что позволяет парам почти мгновенно распространяться по всему внутреннему объему камеры, двигаясь к более прохладным областям.

  3. Конденсация (прохладная зона): По мере того, как пары достигают более прохладных внутренних поверхностей паровской камеры (которая находится в контакте с более холодными частями телефона, такими как рама или другие тепловые распределители), она выделяет его поглощенное тепло и конденсируется обратно в капли жидких жидкости. Это тепло затем пассивно рассеивается во внешнюю среду через тело телефона.

  4. Возвращение жидкости: Внутренние стены паровской камеры выстланы тонкой пористой конструкцией фитиля (часто изготовленной из спеченного медного порошка или тонкой сетки). Этот фитиль использует капиллярное действие (ту же силу, которая позволяет растениям рисовать воду из почвы), чтобы набрать конденсированную жидкость обратно в горячую точку, где начался цикл, готовый поглощать больше тепла.

Ключевое преимущество для телефонов: быстрое распространение тепла

Для телефонов основным преимуществом является исключительная способность паровской камеры распространять концентрированную тепло. Крошечная SoC может генерировать огромное тепло на очень маленькой площади. Паровая камера эффективно принимает эту интенсивную локализованную тепло (A 'Hot Spot ') и быстро распределяет ее по всей ее плоской поверхности. Это значительно снижает тепловое сопротивление (известное как 'распределительное сопротивление '), которое в противном случае произошло бы, если бы тепло пришлось провести через твердый металл. Превратив одну интенсивную горячую точку в более крупную, более равномерную теплую область, шасси телефона может затем гораздо эффективнее рассеять тепло, предотвращая дроссель и превращая устройство охладителем на ощупь. Это все равно, что превращать крошечную, горящую вихри в мягкую теплую тарелку, позволяя тепло более эффективно сбежать.




Почему пара -камеры опережают другие методы мобильного охлаждения

В то время как смартфоны использовали различные методы охлаждения на протяжении многих лет, пары стали превосходным решением для требований современных высокопроизводительных устройств.

Паровые камеры в основном превосходят традиционные методы мобильного охлаждения, такие как графитовые листы и даже сплюснутые тепловые трубы из -за их значительно большего внутреннего пространства пара для быстрого распространения 2D -тепла, что позволяет им обрабатывать более высокий тепловой поток и создавать более однородные температурные профили, что имеет решающее значение для современных мощных, компактных мобильных процессоров.

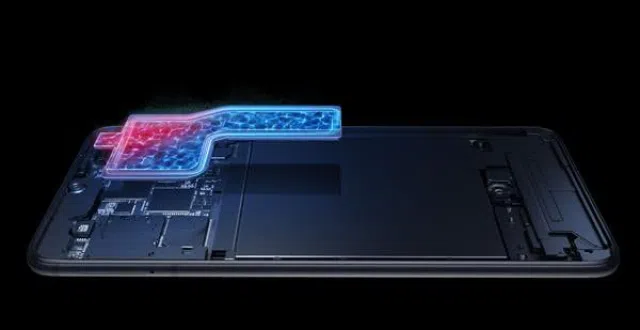

Охлаждение камеры ультратонких паров на мобильном телефоне

Давайте сравним пары с их предшественниками и поймем их различные преимущества.

Пара камера против тепловых труб (сплющенные)

Некоторые смартфоны, особенно несколько лет назад, внедрили сплющенные тепловые трубы. В то время как они используют тот же принцип смены фазы, есть решающая разница:

  • Внутреннее паровное пространство: выделенная пара камера представляет собой широкую плоскую полость, предлагающая гораздо больший внутренний объем для паров. Уплощенная тепловая труба по своей природе все еще в основном является плоской трубкой, которая значительно ограничивает площадь поперечного сечения, доступную для потока пара. Это ограничение делает сплющенную тепловую трубу менее эффективной при распространении тепла по широкой области по сравнению с истинной паровой камерой.

  • Обработка теплового потока: пары камеры специально предназначены для обработки очень высокого теплового потока (тепло, концентрированный в крошечной области). Современные SOC являются невероятно плотными источниками тепла, что делает способность паров -камеры поглощать и распространять это интенсивное тепло гораздо эффективнее. В тестах пара камеров может быть на 15-30% эффективнее, чем сплющенные тепловые трубы для телефонных приложений.

Паровая камера против графитовых листов/пассивная проводимость

Исторически и все еще обычно используется, являются слоями графитовой пленки или простых металлических рам.

  • Теплопроводность: графитовые листы предлагают хорошую теплопроводность (около 200-500 Вт/м · К, в основном в боковом направлении), а металлические рамы проводят тепловые хорошо (медь ~ 400 Вт/м · К, алюминий ~ 200 Вт/м · К). Тем не менее, пара камеры пара эффективная теплопроводность может варьироваться от 5000 до 20 000 Вт/м · к -у порядка выше. Это означает, что пара камера может двигаться и распространять тепло гораздо быстрее и эффективно.

  • Устранение горячей точки: методы пассивной проводимости могут распространять тепло, но они менее эффективны в том, чтобы сделать всю поверхность по -настоящему изотермической (равномерная температура). Паровые камеры преуспевают в этом, практически исключая локализованные горячие точки, быстро и равномерно распределив тепло. Это переводится непосредственно на телефон, который кажется круче.

За пределами внутреннего охлаждения

Стоит отметить, что внутренние пары камеры часто являются частью многослойного теплового решения. Многие игровые телефоны, такие как Nubia Redmagic Series или Asus Rog Chones, также включают в себя внутренние вентиляторы или поддерживают внешние охладители. Эти внешние решения дополняют внутреннюю пара камеру, помогая рассеять тепло после того, как пара камера пара эффективно распространяет ее на внешнюю часть телефона. Парочная камера - это критический компонент, который перемещает тепло от SOC на более широкую поверхность, что делает внешнее охлаждение более эффективным.




Кто их использует и что дальше? (Сосредоточьтесь на тенденциях)

Пары -камеры больше не являются нишевой технологией; Они являются стандартом в высокопроизводительных мобильных устройствах, и их принятие продолжает расширяться по всей отрасли.

Паровые камеры широко интегрированы в ведущие флагманы Android, и их ожидаемое внедрение Apple сигнализирует о растущей отрасли необходимости для сложных тепловых решений, вызванных растущими вычислительными требованиями в постоянных конструкциях смартфонов. Будущие инновации обещают еще более тонкий и сложный дизайн паров.

Давайте посмотрим на текущие ландшафты и будущие тенденции для этой важной технологии в телефонах.

Текущее усыновление: лидеры Android

В течение нескольких лет крупные производители смартфонов Android находились на переднем крае интеграции паровых камер в свои высококачественные устройства. Такие бренды, как Samsung (особенно их серия Galaxy S, с слухами о передовых ультратонких паре-камерах-UTVCS-для будущих моделей, таких как серия S25), Google (Pixel Pro Series), OnePlus , Xiaomi и Realme последовательно выделяют охлаждение паров паров в качестве ключевой функции в своих флагманских телефонах. Фокусированные на играх телефоны из Asus Rog и Nubia Redmagic также в значительной степени полагаются на надежные паровые камерные системы, чтобы поддерживать пиковую производительность во время интенсивных игровых сессий. Это широко распространенное внедрение в экосистеме Android подчеркивает необходимость паровых камер для управления теплом от все более мощных SOC.

Сдвиг Apple: слухи об iPhone 17 Pro

Возможно, наиболее важным недавним развитием является постоянный слух, связанный с потенциальным принятием Apple пароли для предстоящего iPhone 17 Pro (ожидается в 2025 году). Исторически, Apple предпочитала высоко оптимизированные графитовые листы и сложный внутренний дизайн для пассивного рассеяния тепла. Тем не менее, с внедрением все более требовательных функций, таких как 'Apple Intelligence ', и непрерывный толчок к более высокой вычислительной мощности для ИИ, игр и передовой фотографии, даже Apple, по -видимому, достигает пределов традиционного пассивного охлаждения. Если эти слухи доказывают правду, это сигнализирует о крупном общеотраслевом сдвиге и проверит паровую камеру как решение для устойчивой пиковой производительности в самых премиальных и компактных мобильных устройствах.

Новые тенденции

Инновации в технологиях паров для телефонов продолжаются:

  • Ультратонкие паровые камеры (UTVCS): Производители постоянно совершенствуют дизайн, чтобы сделать пара камеров еще более тонкими. По сообщениям, некоторые UTVC имеют толщину менее 0,25 мм, критически важные для обеспечения постоянных конструкций телефона без ущерба для охлаждения.

  • 3D-пары: исследования изучают более сложные, многослойные или L-образные паровые камеры, которые могут соответствовать нерегулярным внутренним макетам телефона, одновременно охлаждая несколько источников тепла или плетение вокруг компонентов для оптимальных тепловых путей.

  • Интеграция с другими материалами: пара камеров редко бывает. Они часто являются частью сложной тепловой стеки », который включает в себя слои графита, медные рамы и тепловую пасту, все они работают совместно, чтобы эффективно распространять и эффективно рассеять тепло от SOC на внешнюю часть телефона.

Поскольку мобильные технологии продолжают свой неустанный марш в сторону большей мощности в небольших пакетах, роль современных тепловых решений, таких как пары, будет расти только в важности, что позволяет следующему поколению функций и производительности, которые мы ожидаем от наших смартфонов.




Преимущества для вас: опыт конечного пользователя

В то время как технология внутри паровской камеры может показаться сложной, ее преимущества для вас, пользователя телефона, ощутимы и напрямую влияют на ваш ежедневный опыт.

Для конечного пользователя пары камер переводится непосредственно в превосходный мобильный опыт: устойчивая высокая производительность для требовательных приложений и игр, более прохладный и более удобный телефон для удержания, быстрее и безопаснее, и, в конечном итоге, более длительный срок службы для вашего ценного устройства.

Давайте разберемся, как эта передовая технология охлаждения улучшает вашу повседневную мобильную жизнь.

  • Устойчивые игровые показатели: это, пожалуй, самая непосредственная и заметная выгода. С помощью паровской камеры процессор и графический процессор вашего телефона могут гораздо дольше поддерживать высокие тактовые частоты во время интенсивных игровых сессий. Это означает, что меньше кадров, меньше задержек и более плавный, более захватывающий игровой опыт, даже в графически требовательных названиях. Нет больше внезапных провалов, которые разрушают ваш KillStreak!

  • Более плавное использование приложений: помимо игр, более прохладный процессор гарантирует, что все ваши приложения работают гладко. Независимо от того, редактируете ли вы видео, переключаетесь между многими требовательными приложениями или выполняя сложные задачи AI, ваш телефон будет с меньшей вероятностью замедлить или заикаться из -за перегрева. Это приводит к постоянно отзывчивому и безумному пользовательскому опыту.

  • Более быстрая зарядка/меньше тепла: высокоскоростная зарядка может генерировать значительное тепло. Паровая камера помогает более эффективно рассеять эту тепло, позволяя вашему телефону поддерживать более быстрые скорости зарядки в течение более длительных периодов, сохраняя при этом общую температуру устройства. Это не только более удобно, но и безопаснее для батареи вашего телефона.

  • Комфорт в руке: один из самых раздражающих аспектов перегрева телефона - это то, насколько жарко. Благодаря быстрому распространению локализованного тепла в SOC через более широкую внутреннюю область, пара камера помогает более равномерно распределить это тепло по поверхности телефона. Это уменьшает эти интенсивные горячие точки, что делает ваш телефон намного более удобным для удержания, даже во время расширенного использования.

  • Более длинная продолжительность жизни устройства: тепло является врагом электроники. Постоянно сохраняя важные компоненты, такие как SOC, при более низких рабочих температурах, пара камера уменьшает тепловое напряжение, которое они терпят. Это непосредственно способствует повышению надежности и может значительно продлить срок службы вашего смартфона, защищая ваши инвестиции.

По сути, камера пара выступает как невидимый опекун в вашем телефоне, позволяя ей работать усерднее и дольше, не потея, гарантируя, что вы получаете максимальную отдачу от своего мощного мобильного компаньона.




Заключение

Паровые камеры перешли от нишевых компонентов к жизненно важным, передовым тепловым решениям, которые тихо позволяют мощным, тонким смартфонам, на которые мы полагаемся ежедневно. Эффективно распространение интенсивного локализованного тепла от компактных, мощных процессоров, они обеспечивают устойчивую производительность, комфорт пользователя и долговечность устройства. Поскольку мобильные технологии продолжают свой неустанный марш в сторону большей мощности в небольших пакетах, пара камеры останутся незаменимыми, раздвигая границы того, что возможно в наших карманах.

В Kingkatech мы не просто понимаем жару; Мы покорим это. Подобно тому, как пары камеры необходимы для управления интенсивной тепло в современных смартфонах и высокопроизводительной электроники, KingKatech специализируется на предоставлении передовых решений для теплового управления для ваших наиболее требовательных приложений. Благодаря более чем 15-летней отраслевой экспертизе мы разрабатываем и производим высокопроизводительные индивидуальные жидкие холодные пластины и радиаторы с точным инженерным и строгим контролем качества. Наша обязательство гарантирует, что ваши критические компоненты получают эффективное, надежное охлаждение, сохраняя их оптимально, будь то на ладони или в сложных промышленных системах.
